- 液位计与料位计的选型与分析
- 2019-06-14
在化工工业生产过程中，常遇到大量的液体物料和固体物料，它们占有一定的体积，堆成一定的高度，把生产过程中罐、塔、槽等容器中存放的液体表面位置称为液位；把料斗、堆场仓库等储存的固体块，颗粒、粉粒等的堆积高度和表面位置称为料位；两种互不相溶的物质的界面位置叫界位。液位、料位以及相界面总称为物位。对物位进行测量的仪表被称为物位检测仪表。
物位测量的主要目的有两个；一是通过物位测量来确定容器中的原料，产品或半成品的数量，以保证连续供应生产中各个生产环节所需的物料或进行经济核算；另一个是通过物位测量，了解物位是否在规定的范围内，以便使生产过程进行，保证产品的质量、产量和生产安全。
物位测量仪表的种类很多，如果按液位、料位、界面可分为：

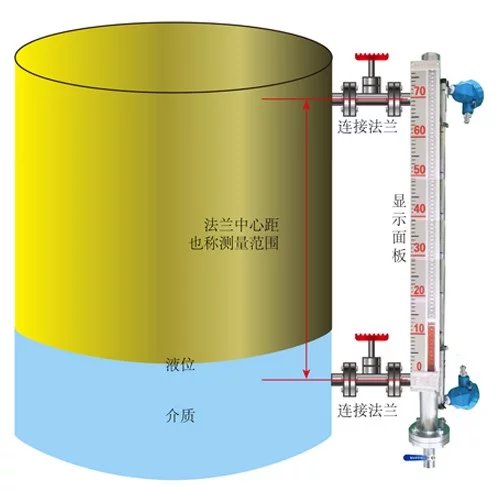

①测量液位的仪表：玻璃管（板）式、称重式、浮力式（浮筒、浮球、浮标，磁翻板液位计）、静压式（压力式、差压式）电容式、电阻式、超声波式、放射性式、激光式及微波式等
②测量界面的仪表：浮力式、差压式、电极式和超声波式等；
③测量料位的仪表：重锤探测式、音叉式、超声波式、激光式、放射性式等。
表中所列为常用的连续测量型的物位仪表。
类型 基本原理 代表产品 特点 浮力式液位计 应用浮力原理测量液位 浮球式液位计
浮筒式液位计
磁翻板液位计
浮标式液位计等以机械结构为主，体积笨重，但维护简单。
测量的量程有限
适合于粘度小、无结晶的介质。静压式液位计 液柱的高度与液柱产生的静压成正比 差压变送器
单/双法兰式差压变送器
投入式液位变送器使用***
安装方便
适合于腐蚀性介质
价格适中超声波式 用压电晶体作探头发射声波，声波遇到两相界面被反射回来又被探头所吸收，根据声波来回时间而测出物体高度。 超声波物位计 非接触式测量
测量范围宽，液体、粉末、块体的物位均可。
受被测介质温度、压力、密度变化的影响。
价格较高微波式物位计
天线发射微波，微波遇到物料界面被反射，雷达系统接收反射信号，根据微波的行程时间而测出物位高度。 雷达物位计 非接触式测量
测量范围宽，液体、粉末、块体的物位均可。
不受被测介质温度、压力、密度变化的影响。
测量精度高，价格高昂
-
