热电偶

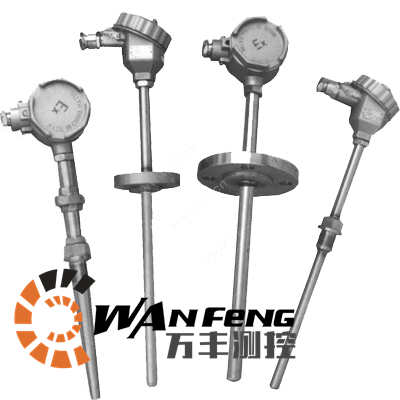

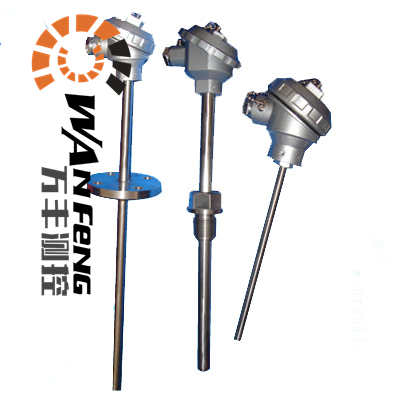

WR□K铠装热电偶概述：

WR□K铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，它与装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃-1600℃范围内的液体、蒸汽和气体介质以及固体表面的温度。

一、产品特点：

1.热响应时间少，减小动态误差；
2.可弯曲安装使用；
3.测量范围大；
4.机械强度高，耐压性能好。

二、热电偶工作原理:

铠装热电偶的两根电极由不同导体材质组成。当测量端与参比端存在温差时，就会产生热电动势，工作仪表便显示出热电动势所对应的温度值。

三、热电偶技术参数：

1.产品执行标准：
IEC584 IEC1515 GB／T16839－1997 JB／T5582－91
2.常温绝缘电阻：
铠装偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V(直流)电极与外套管之间的绝缘电阻≥1000MΩ.m。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ

3.铠装热电偶响应时间应不大于下表数据：单位：s

铠装热电偶直径mm	铠装偶工作端形式区分
铠装热电偶直径mm	绝缘式响应时间 s	接壳式响应时间 s
Ф3.0	1.2	0.6
Ф4.0	2.5	0.8
Ф5.0	4.5	1.2
Ф6.0	6.0	2.0
Ф8.0	8.0	4.0

4.测量范围及允差

型号	分度号	允许误差与偶材等级
		I级		II级
		允差值	测温范围℃	允差值	测温范围℃
WRN	K	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
WRM	N	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
WRE	E	±1.5℃ ±0.004│t│	-40～+375 375～800	±1.5℃ ±0.004│t│	-40～+333 333～900
WRF	J	±1.5℃ ±0.004│t│	-40～+375 375～750	±1.5℃ ±0.004│t│	-40～+333 333～750
WRC	T	±1.5℃ ±0.004│t│	-40-～+125 125～350	±1℃ ±0.0075│t│	-40～+333 133～350
WRP	S	±1℃ ±[1+0.003(t-1100)]	0～+1100 1100～1600	±2.5℃ ±0.0025│t│	0～600 600～1600

四、热电偶选型表：

WR□□－□□□□□－□-□/□-□热电偶
代号	热电偶类型
N	K分度号\|镍铬-镍硅热电偶
E	E分度号\|镍镉-铜镍热电偶
F	J分度号\|铁-铜镍热电偶
T	T分度号\|铜-铜镍热电偶
P	S分度号\|铂铑10-铂热电偶
Q	R分度号\|铂铑13-铂热电偶
R	B分度号\|铂铑30-铂铑6热电偶
代号	热电偶对数
省略	单支式\|通常接线端子为2个
2	双支式\|通常接线端子为4个
代号	安装固定装置
1	无固定装置
2	固定螺纹(常规为螺纹M27×2)
3	活动法兰
4	固定法兰
5	活动卡套法兰
代号	接线盒形式
0	简易型
1	直接引线
2	防水型
3	隔爆式
4	不锈钢接线盒
5	插头式
6	补偿导线式
代号	铠装电偶直径mm
0	ф0.5
1	ф1
2	ф2
3	ф3
4	ф4
5	ф5
6	ф6
7	ф7
8	ф8
代号	保护管材料
0	1Cr18Ni9Ti
1	GH3030
2	GH3039
3	其它
代号	测温元件形式
0	传统装配式芯子\|芯子型号：WR□□—010-分度号-长度
K	铠装热电偶芯子\|铠装热偶芯子的直径以实际使用*高温度确定，温度越高直径越粗
代号	长度 mm
L	□□□mm
代号	热电偶精度等级
省略	II级(国内常规供货)
I	I级

　
