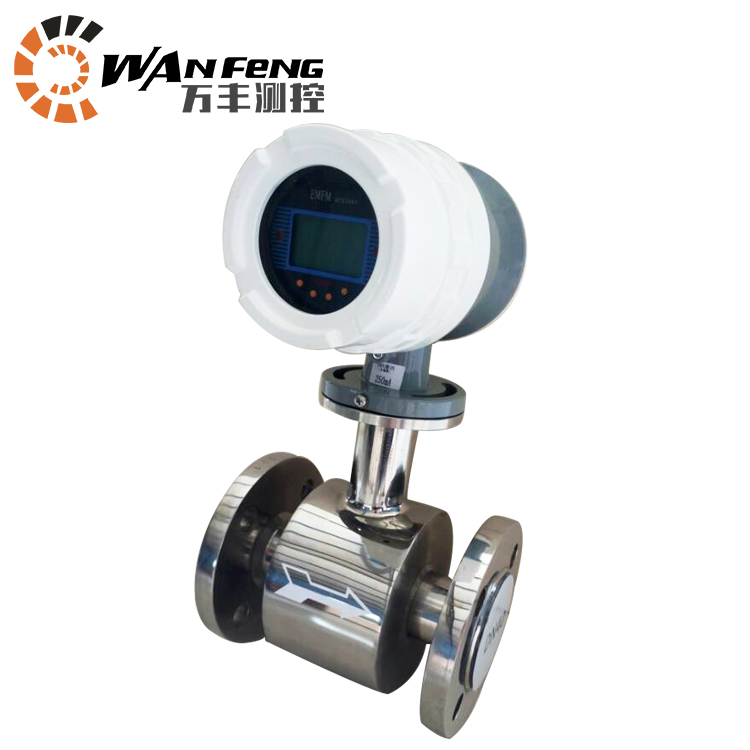

电磁流量计（反渗透浓水流量计）是一种测量导电介质体积流量的感应式仪表,根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成比例。

    除可测量一般导电液体的体积流量外,还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

    **应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。
可分为三大类：插入式电磁流量计，一体式电磁流量计，分体式电磁流量计

（反渗透浓水流量计）电磁流量计产品特点

1、 测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。

2、 多电极设计,进一步保证测量精度。

3、 管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。

4、 高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。

5、 转换器内核采用高速中央处理器,运算速度快,精度高,低频矩形波励磁,提高了流量测量的稳定性,功耗低。

6、 全数字量的处理,抗干扰能力强,测量可靠,精度高。

7、 超低EMI开关电源,使用电源电压变化范围大,抗EMC好。

8、 采用EEPROM存储器,内部设有不掉电时钟,可记录掉电时间,测量运算数据存储保护安全可靠。

9、 双向测量系统,可测正向流量、反向流量。

10、 密码锁存功能,流量计通电后,若设置参数,必须输入密码,才能进行操作。

11、 转换器具有自诊断报警输出功能,空负载检测报警输出。

12、 插入式结构,安装简单，不需断流，现场可带压开孔(1MPa以下)安装，经济方便,适合于大中口径管道流量的测量。

13、 小信号切除功能,用户可通过显示器面板设置切除干扰性小流量。

14、 零点自校准,消除零漂移。

（反渗透浓水流量计）电磁流量计技术参数

● 公称通径系列DN(mm)

DN10-3200，插入式≥DN200

注:特殊规格可以定制

● 流动方向: 正,反,净流量

● 重复性误差:测量值的±0.1%

● 准 确 度: 管道式:0.2级、0.5级、1.0级(根据口径区分)

　　　　　　　插入式:2.5级

● 被测介质温度: 橡胶衬里:-20℃～+80℃

　　　　　　　　　聚四氟乙烯衬里:-30℃～+150℃

　　介质温度大于80℃时定货说明!

● 额定工作压力:

管道式: DN10-DN50:≤4.0MPa;

DN65-DN400:≤1.6MPa;

DN400-DN600:≤1.6MPa;

DN600以上:≤1.0MPa;

插入式: ≥DN200 0.25MPa-4MPa;

特殊压力规格定货时说明。

● 流量测量范围: 流量测量范围对应速度范围是0.3～10m/s;

● 管道式:0.3～10m/s;

● 插入式:0.3～10m/s;

● 环境温度: 传感器:-40℃～+80℃

　　　　　　转换器: -25℃～+60℃

　　　　　　插入式:-25℃～+60℃

● 通迅接口: RS232、RS485、HART

● 电导率范围:被测流体电导率≥5μs/cm大多数以水为成份的介质,其导电率200～800μs/cm范围内，均可选用电磁流量计

● 输出电流及负载电阻: 4～20mA全隔离

　　　　　　　　　　　负载电阻＜750Ω

　　　　　　　　　　　脉冲频率:0～5KHz(负载电阻≥3000Ω)

　　　　　　　　　　　光电隔离OCT外接电源≤35V

● 电极材料: 含钼不锈钢、钛、钽、哈氏合金、铂或其他特殊电极材料

● 防护等级: 潜水型:IP68，其他型:IP65,IP67

● 供电电源: AC220V 50Hz,DC24V

● 直管段长度:管道式:上游≥10DN,下游≥5DN

● 连接方式: 管道式:GB9119-2000标准法兰插入式:螺纹连接,球阀规格:DN50

● 防爆标志: ExdⅡBT4

● 相对湿度: 5%～95%RH

● 消耗总功率:≤24W

● 电气接口: M20×1.5螺纹、M18×1.5螺纹

产品选型

1.电磁流量计量程的确认:

⑴ 仪表的选型是仪表应用中非常重要的工作,仪表在实际应用中有2/3的故障是仪表的错误选型和错误安装造成的,需特别注意工况。

⑵ 根据被测流体名称、*高温度、正常工作温度、*低温度选择衬里和电极的材质。

⑶ 根据*大流量、正常流量、*小流量选择管径的大小。

⑷ 量程应大于预计的*大流量值,而正常的流量值以稍大于流量计满刻度的50%为宜。

⑸ *高工作压力:实际*高工作压力必须小于流量计的额定工作压力。

⑹ 附加功能及其它附属要求的选择:厂家决定生产要求。

⑺ 测洁净水时,经济流速是1.5-3m/s,测易结晶的溶液时,应适当地提高流速,3-4m/s为宜,起到自清扫，防 止粘附沉积等作用,测矿浆等磨耗性流体时,应适当降低流速，1.0-2m/s为宜，以降低对内衬和电极的磨 损。实际应用很少超过7m/s,超过10m/s则更为罕见。流速低于0.3m/s时*好采用缩管方式提高流速。

⑻ 实际应用中,分体距离愈短愈好,电缆线过长,受其分布电容的影响,很容易造成信号干扰,一般不超过30米。

2. 衬里的材质选择：

3. 电极材质的选择:

　　　　应根据被测介质的腐蚀性、磨耗性，由用户选定，对一般介质，可查有关腐蚀手册，选定电极材质;对混酸等成分介质，应做挂片试验。

4. 电磁流量计防护等级的选择

　　　按照国标GB4208-84≈国际电工委员会IEC标准(IEC529-76)关于外壳防护等级可分为：

⑴、 IP65为防喷水型,即可允许水龙头从任何方向对仪表喷水,喷水压力为30kPa(0.3bar)。出水量为12.5升/分,喷口离仪表距离3米。

⑵、 IP67为防浸水型,即仪表可短时间全部浸入水中,试验时*高点应在水下至少150cm,持续时间至少为30分钟。

⑶、 IP68为潜水型,应能长期在水中工作,其浸入的*大深度由制造厂与用户协商。

⑷、 防护等级选用原则应根据以上的要求及仪表实际的条件选定。若仪表在地面以下的，经常受水淹的，宜选用IP68;若仪表安装在地面以上的可选用IP65。

订货须知

公司在产品出厂时，不包括选配附件。如果用户需要附件如：分体型**信号电缆、管道法兰、紧固件（螺栓、螺母）、密封垫片、接地环等，必须在订货中说明。

用户订货前，需提供以下工艺参数来供我公司技术人员选型或做选型确认：

1. 介质名称、成分、状态

2. 介质腐蚀性（PH 值）、磨损性

3. 介质电导率或导电性

4. 工作状态介质*高温度、常用温度、*低温度

5. 工作状态*高压力、常用压力、*低压力

6. zui小流量、常用流量、zui高流量
