除盐水用磁翻板液位计结构原理与工作特性

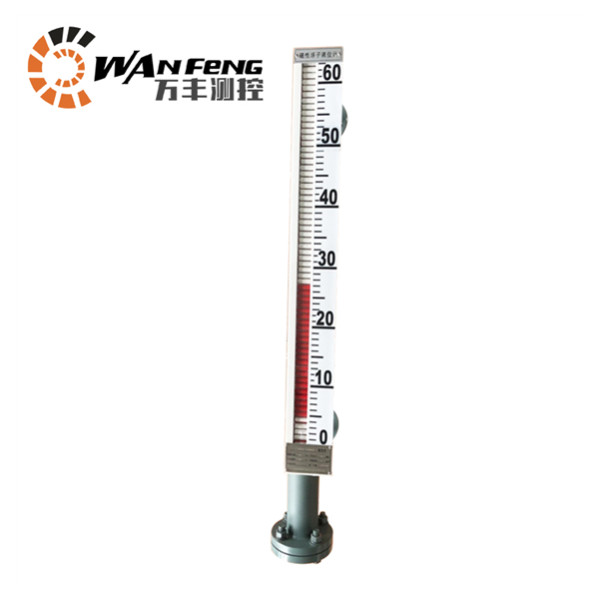

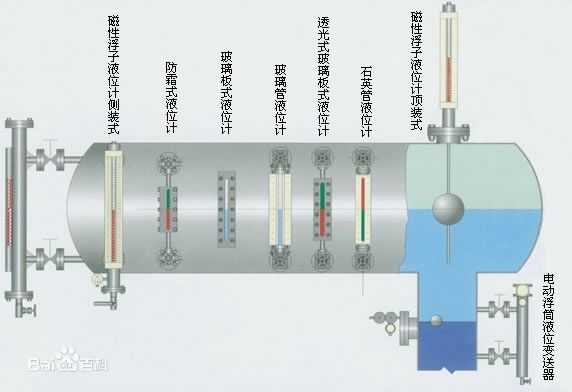

磁翻板液位计的结构原理如图,本体是一根连通管体,通过法兰与用户容器连接,连通管体内有一磁性浮子,随着液位的升降而升降。管体外面固定由翻柱组成的指示器,翻柱由红白两色组成,液拉未上升前为白色,当液位上升磁性浮子跟随上升,并通过磁耦合带动翻柱转动180度,翻成红成红色来指示液位,红、白界位即容器内的液位高度。
磁翻板液位计下方可装上排污阀,当需要时可打开排污阀,排除污垢。而上方设有排空螺栓,需要时可旋松螺栓排除空气。
在磁翻板液位计管体的另一侧可按用户需要加装电远传变送器,将液位高度转换成标准电流信号输出,以供液位信号输出,以供液位信号远传至二次仪表进行指示控制与检测。
除盐水用磁翻板液位计特点
1、结构简单,坚固。**的技术,新颖的设计
2、抗压,指示部分和测量部分密封隔离
3、适合于恶劣的操作条件和环境条件
4、对密度≥ 0.5kg/l 的液体/ 液化气具有可靠功能
5、大型刻度条,便于读数
6、具有 PTFE 衬里或硬塑料等不同类型
7、压力:标准型≥ 4.0MPa ,中压型:6.3MPa,高压型:10.0MPa,16.0-42.0MPa
8、温度:标准型≤120℃, 中温型≤220℃,高温型≤450℃
9、可进行密度差≥ 0.1kg/l 的两种液体介质之间的界面测量
10、指示器可更换,增加限位开关和远传系统
11、远传电流输出:4~20mA (HART)
12、选型采购请咨询我公司销售、技术相关人员。
磁翻板液位计技术参数
1、测量范围:150~8000mm,对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。
2、工作压力:0.6;1.0;2.5;4.0;6.4;10Mpa
3、工作温度:F:120℃;G:200℃;H:450℃
4、*度:±10mm
5、介质密度: 0.5~2.0g/cm3
6、介质密度差: ≥150kg/m3(测量界位)
7、环境振动:频率≤25Hz 振幅≤0.5mm
8、跟随速度:≤0.08m/s
9、介质粘度:≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计 。
10、过程连接:旁路侧面安装法兰:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10。
11、开关选项:可选择普通型、防爆型
12、变送器选项:可选干簧管液位变送器、可选磁致伸缩液位变送器、可选全智能带表显示液位变送器
磁翻板液位计安装使用与维护
1、磁翻板液位计安装必须垂直,以保证浮球组件在主体管内上下运动自如。
2、磁翻板液位计主体周围不容许有导磁体靠近否则直接影响液位计准确工作。
3、磁翻板液位计安装完毕后,需要用磁钢进行校正对翻柱导引一次使零位以下显示红色,零位以上显示白色。
4、磁翻板液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
5、因运输过程中为了不使浮球组件损坏,故出厂前将浮球组件取出液位计主体管外,待液位计安装完毕后,打开底部排污法兰,再将浮球组件重新装入主体管内,注意浮球组件重的一头朝上,不能倒装。如果在出厂时已经将浮球组件安装在主体管内,为保证运输过程中不使浮球组件损坏,我们用软卡将浮球组件固定在主体管内,安装时只要将软卡抽出即可。
6、根据介质情况,可定期打开排污法兰清洗主体管沉淀物质。
磁翻板液位计 订货须知:
1、安装方式: 侧装式 顶装式
2、测量介质:比如水、油、其他化工溶剂及液体原料
3、材质要求:比如304不锈钢、316L不锈钢、PP、PVC (如果用户不清楚,在提供相关参数后,可由我我司技术人员帮助选择地)
4、测量介质温度:温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时,就需要加装电位热或蒸汽夹套进行保温,液位计可以测量的介质温度-20℃~500℃。
5、工作压力:压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质*高的压力可以达到10MPa。
6、连接方式:顶装式磁翻板液位计系列产品一般情况下是采用DN80或DN100的连接法兰,侧装式磁翻板液位计采用的连接方式有三种:法兰连接(比如DN25)、卡箍连接、螺纹连接。
7、测量范围:1.侧装式因为是通过上下两个导管与需测量容器相连,因此其测量范围就是两个导管中心之间的距离,简称中心距。
