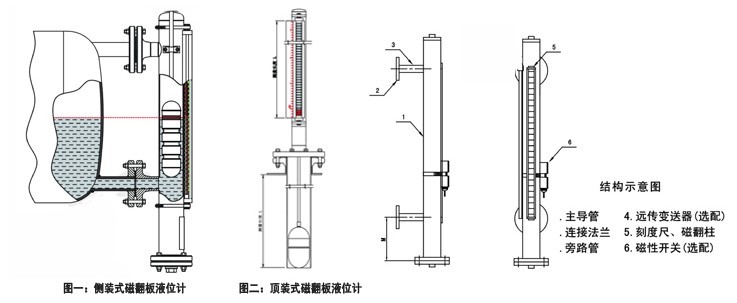

盐酸用磁翻板液位计结构原理
液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的*磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。加装限位开关实现液位报警与控制。加装液位变送器实现标准信号输出供显示与控制。


盐酸用磁翻板液位计产品特点
UHZ系列磁浮子翻柱液位计的零部件采用1Cr18Ni9Ti、316L、304不锈钢内衬PTFE、PVC、PP等材料及进口元件，具有*的可靠、稳定及抗腐蚀性能。其特点十分显著：
※ 设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长年在户内、外安装使用；
※测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的；
※工作压力范围宽，耐压从真空到42Mpa；防腐性≤2.5Mpa；
※工作温度范围宽，适用于从-160～+450℃；
※**用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量；
※各型号均可选配磁性报警开关，实现高低液位自动控制或报警；
※各型号均可选配4～20mADC液位传感器，实现远距离集中测量与控制。


磁翻板液位计技术参数：

正常工作条件

环境温度 -25℃～70℃

相对湿度 5%～****（包括凝露和直接湿）

大气压力 86MPa～108mpa
测量范围 500mm～3000mm分档

测量精度 浮子式指示器±20mm

翻柱式指示器±20mm

工作压力 1MPa、1.6 MPa、2.5 MPa、4 MPa、6.3 MPa（特殊可做到25MPa）
介质密度 0.5g/cm3—1.8g/cm3

介质粘度 ≤0.5Pa’s
介质温度 -25℃　～+250℃(特殊要求可达450℃)

跟随速度 ≤0.08m/s

安装方式 侧装式、顶装式、底装式

防护等级 IP65

防爆等级 ibⅡCT4（本安型）、dⅡBT4（隔爆型）
传输方式 4～20mA 或 开关量

连按法兰 HG20592～20635-97法兰标准，若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。 对于高压型侧装式磁性液位计连接法兰采用HG20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明
盐酸磁翻板液位计选型须知：
1、安装方式： 侧装式    顶装式
2、测量介质：比如水、油、其他化工溶剂及液体原料
3、材质要求：比如304不锈钢、316L不锈钢、PP、PVC (如果用户不清楚，在提供相关参数后，可由我我司技术人员帮助选择地)
4、测量介质温度：温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时，就需要加装电位热或蒸汽夹套进行保温，液位计可以测量的介质温度-20℃~500℃。
5、工作压力：压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质*高的压力可以达到10MPa。
6、连接方式：顶装式磁翻板液位计系列产品一般情况下是采用DN80或DN100的连接法兰，侧装式磁翻板液位计采用的连接方式有三种：法兰连接（比如DN25）、卡箍连接、螺纹连接。

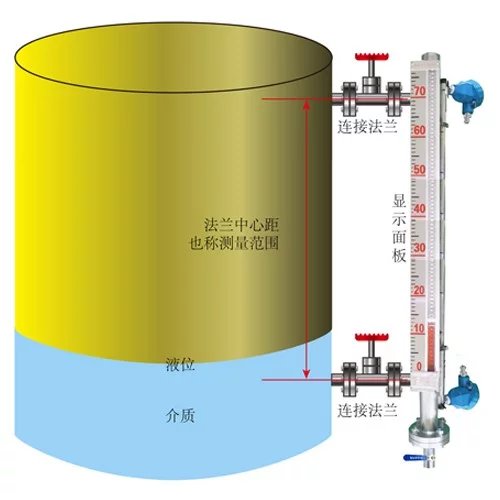

7、测量范围：1.侧装式因为是通过上下两个导管与需测量容器相连，因此其测量范围就是两个导管中心之间的距离，简称中心距。
