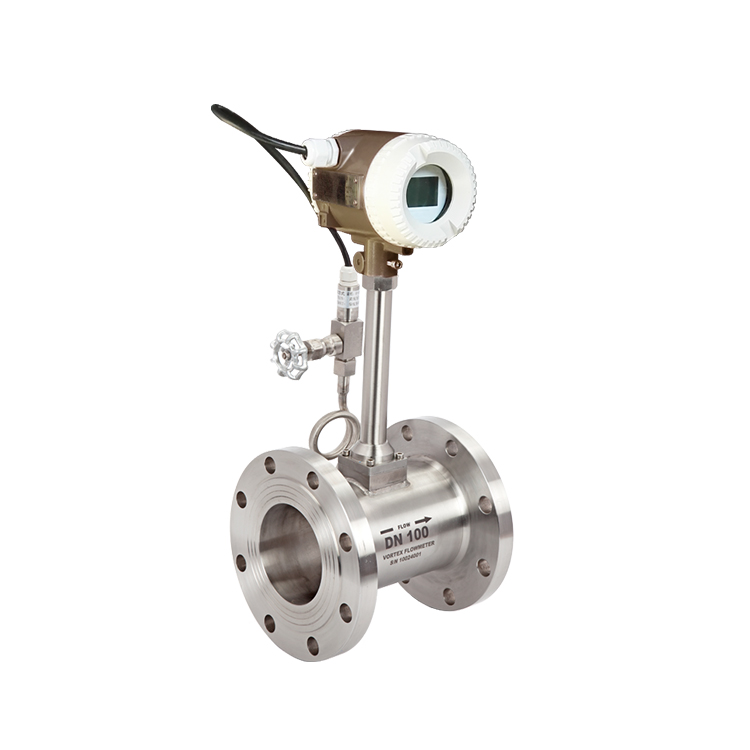

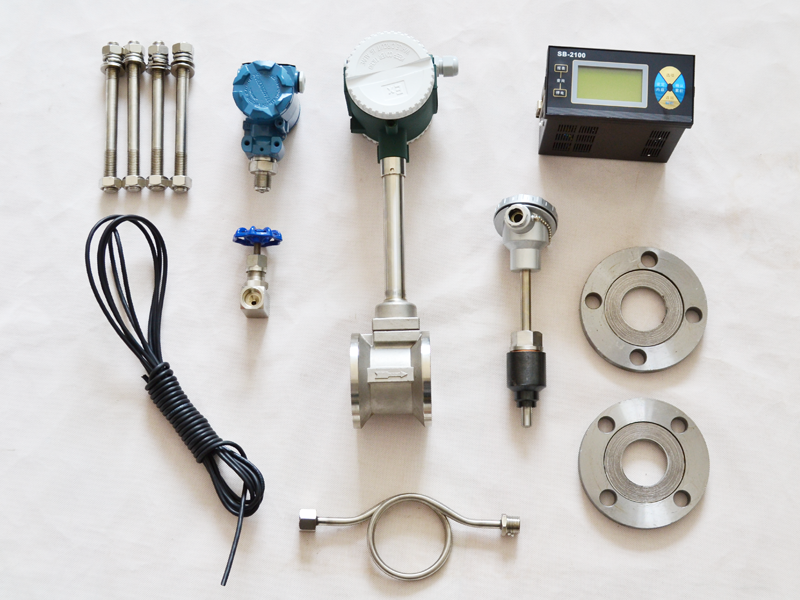

蒸汽流量计

涡街流量计**适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.

蒸汽流量计（涡街流量计）工作原理

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼旋涡。

在旋涡发生体下游形成交替有规律的旋涡列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，根据卡曼涡街原理，有如下关系式:

f=StV/d
式中：
f－发生体一侧产生的卡门旋涡频率HZ
St－斯特劳哈尔数（无量纲数）
V－流体的平均流速 (m/s)
d－旋涡发生体的宽度 (m)

蒸汽流量计（涡街流量计）主要要技术指标

公称通径(mm)	15、20、25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公称压力(MPa)	DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)	压电式：-40～150，-40～260，-40～330；电容式： -40～400，-40～500（协议订货）
本体材料	1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度	压电式:0.2g 电容式:1.0～2.0g
*度	±1%R，±1.5%R；插入式：±2.5%R，
范围度	1：6～1：25
供电电压	传感器：DC +12V，DC +24V；变送器：DC +12V ，DC +24V；电池供电型：3.6V电池
输出信号	方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数	符合JB/T9249标准　Cd≤2.4
防爆标志	本安型：Ex iaⅡ CT2-T6隔爆型：ExdⅡCT2-T5
防护等级	普通型IP65 潜水型 IP68
环境条件	温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质	气体、液体、蒸汽
传输距离	三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA) ≤1500m；负载电阻≤500Ω； RS485/HART≤1200m.

【蒸汽流量计产品特点】：

* 可在很宽的流量范围内*测量气体、液体和蒸汽的流量而不受流体物理性质的影响。
*蒸汽流量计不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温，高压。
* 安全防爆，适用于恶劣环境
*蒸汽流量计无可动部件、无孔洞缝隙设计，产品无磨损、耐脏污，无须机械维修，使用寿命长
*采用微功耗****,电池供电的现场显示型流量计,可不断电运行两年以上;
*温压补偿一体化设计;

*电流输出均为电隔离型，具有良好的共模干扰抑制能力。
*蒸汽流量计同时显示流量值与累计流量值，不必轮流切换。
*采用抗振探头，有效消除外界振动影响。
*蒸汽流量计电路采用表面贴装工艺，结构紧凑，可靠性高。
*采用分体式信号转换器，电缆*长10米。
*量程比宽达20:1。
*蒸汽流量计整体结构设计合理，动态测量范围宽，压力损失小。
*分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。
*现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。

蒸汽流量计（涡街流量计）产品优势：

温压补偿一体化设计。
蒸汽流量计电流输出均为电隔离型，具有良好的共模干扰抑制能力。
同时显示流量值与累计流量值，不必轮流切换。
蒸汽流量计采用抗振探头，有效消除外界振动影响。
电路采用表面贴装工艺，结构紧凑，可靠性高。
采用分体式信号转换器，电缆*长10米。
蒸汽流量计量程比宽达20:1。
整体结构设计合理，动态测量范围宽，压力损失小。
分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。

蒸汽流量计不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
安全防爆，适用于恶劣环境。
无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
采用微功耗****，电池供电的现场显示型流量计，可不断电运行两年以上

　
