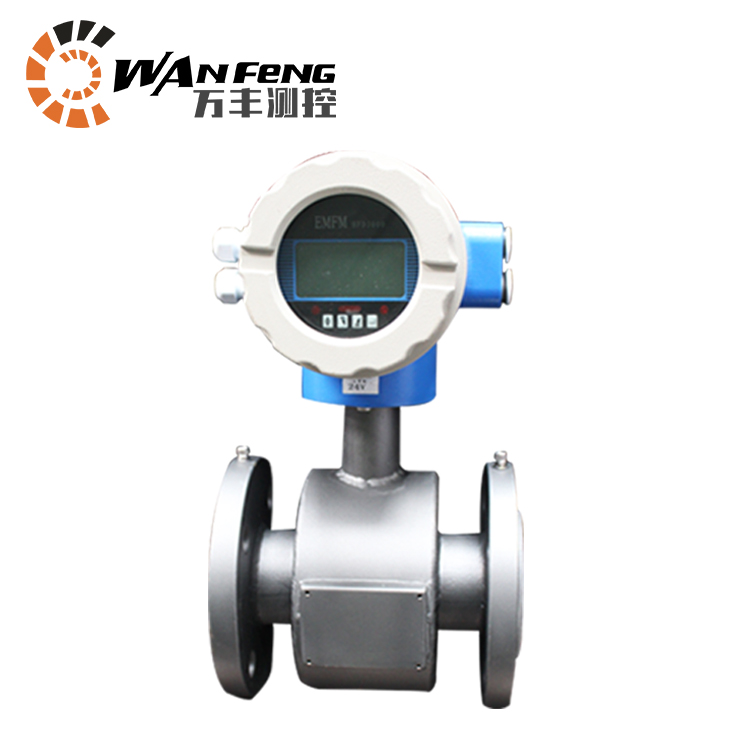

一体式电磁流量计是为供水企业水计量贸易专门设计的，具有防水、防腐、防干扰、防雷击的能力。特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们*设计3多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
二、测量原理：
一体式电磁流量计根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：E=KBVD式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。

三、应用场合：
主要用于测量导电液体的体积流量。在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已**地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

四、结构形式：
1、传感器：
传感器主要由测量导管、测量电极、励磁线圈、铁芯、磁轭和壳体组成。
a、测量导管：由不锈钢导管、衬里和连接法兰组合而成，为被测液体现场工况测量的载体。
b、测量电极：安装在测量导管内侧壁，与轴流方向垂直，使测量液体产生信号的一对电极。
c、励磁线圈：在测量导管内产生磁场的上下两个励磁线圈。
d、铁芯和磁轭：将励磁线圈产生的磁场导入液体，并构成磁回路。
e、壳  体：仪表外包装。
2、转换器：即为智能二次表，其将流量信号放大处理,单片机运算后，可显示流量、累计量，并能输出脉冲、模拟电流等信号，用于流体流量的计量或控制。
3、产品组装形式：其分为一体型和分体型两种形式。
a、一体型：传感器和转换器一体安装。
b、分体型：传感器和转化器分离安装，通过连接电缆形成流量计量系统。
c、为适应不同介质测量的要求，传感器的衬里和电极材料可以有多种选择。

五、性能特点：
1、仪表结构简单、可靠，无可动部件，工作寿命长。
2、无截流阻流部件，不存在压力损失和流体堵塞现象。
3、无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
5、采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
6、备有管道式、插入式等多种流量计型号。
7、采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
8、具备一体化和分离型两种型式。

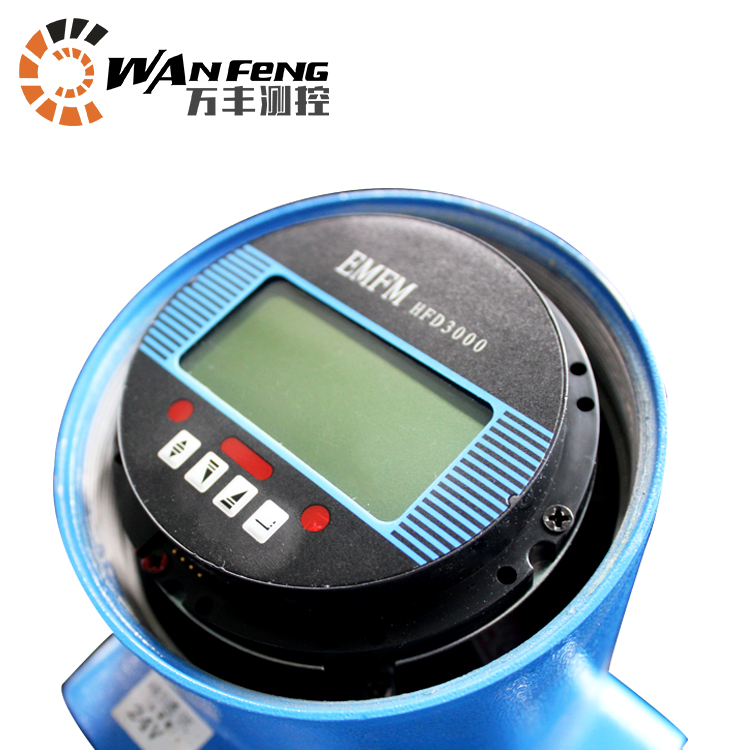

9、高清晰度LCD背光显示。

六、电磁流量计技术指标：
1、仪表精度：管道式0.5级、1.0级；插入式2.5级。
2、测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围：0.2～8m/s。
4、工作压力：1.6MPa。
5、环境温度：-40℃～+50℃。
6、介质温度：聚四氟乙烯衬里≤180℃；橡胶材质衬里≤65℃。
7、防爆标志：ExmibdⅡBT4。
8、防爆证号：GYB01349。
9、外磁干扰：≤400A/m。
10、外壳防护：一体化型： IP65。
分 离 型： 传感器IP68（水下5米，仅限于橡胶衬里）转换器IP65。
11、输出信号：4～20mA.DC，负载电阻0～750Ω。
12、通讯输出：RS485或CAN总线。
13、电气连接：M20×1.5内螺纹，φ10电缆孔。
14、电源电压：90～220V.AC、24±10%V.DC。
15、zui大功耗：≤10VA。

七、安装环境的选择：
为了使变送器工作稳定，在选择安装环境时应注意以下几方面的要求：
1、尽量避免铁磁性物体及具体强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信息。
2、应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。
3、应尽量避免日晒雨淋，避免环境温度高于45℃及相对湿度大于95.9%。
4、选择便于维修，活动方便的地方。
5、流量计应安装在水泵后端，决不能在抽吸侧安装；阀么应安装在流量计下游侧。

八、计量性能要求：
1、准确度等级
流量计在规定的流量范围内准确度等级、zui大允许误差应符合表1的规定。流量计误差表示使用相对示值误差。

准确度等级和zui大允许误差准确度等级

2、引用误差

对于用于瞬时流量指示的流量计误差表示也可使用引用误差，其zui大允许误差系列应符合表1规定，其检定结果的标书中不再给出准确等级，而使用其zui大允许误差表示，且还应在zui大允许误差后标注FS，如±0.5%FS。
3、误差表示方法和选取原则
在一台流量计的一次检定中，应按照准确度等级和引用误差之中的一种给出流量计误差表示方法；对于使用相对示值误差和引用误差组合表示误差的流量计，一次检定中也应统一使用一种方法表示其误差。
4、重复性
流量计的重复性不得超过相应准确度等级规定的zui大允许误差*值的1/3。

九、引特点：
1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
2、测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。
3、由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
4、传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
5、转换器采用国际zui新的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。
6、双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时候内保持稳定。
十、按励磁方式分类：
要产生一个均匀恒定的磁场，就需要选择一种合适的励磁方式。如按励磁电流方式划分，有直流励磁、交流（工频或其他频率）励磁、低频矩形波励磁和双频矩形波励磁。
1、直流励磁
直流励磁方式用直流电或采用*磁铁产生一个恒定的均匀磁场。这种直流励磁变送器的zui大优点是受交流电磁场干扰影响很小，因而可以忽略液体中的自感现象的影响。但是使用直流磁场易使通过测量管道的电解质液体被极化，即电解质在电场中被电解，产生正负离子，在电场力的作用下，负离子跑向正极，正离子跑向负极，这将导致正负电极分别被相反极性的离子所包围，严重影响仪表的正常工作。所以，直流励磁一般只用于测量非电解质液体，如液态金属流量（常温下的汞和高温下的液态钢、锂、钾）等。
2、交流励磁
工业上使用的电磁流量计，大都采用工频（50Hz）电源交流励磁方式产生交变磁场，避免了直流励磁电极表面的极化干扰。但是用交流励磁会带来一系列的电磁干扰问题（例如正交干扰、同相干扰、零点漂移等）。现在交流励磁正在被低频方波励磁所代替。
3、低频方波励磁
低频方波励磁波形有二值（正-负）和三值（正-零-负-零）两种，其频率通常为工频的1/2~1/32。低频方波励磁能避免交流磁场的正交电磁干扰，消除由分布电容引起的工频干扰，抑制交流磁场在管壁和流体内部引起的电涡流，排除直流励磁的极化现象。
十一、量程范围确认：
一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，zui低流速应不小于0.2m/s，zui高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
      Q=πD2V/4
Q:流量（㎡/h）  D:管道内径   V：流速（m/h）
电磁流量计的量程Q应大于预计的zui大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。
十二、安装注意事项：
1、流量计的传感器应垂直安装，并且流体自下而上流动，以满足固、液两项处于混合的状态。原因是如介质中有固体物（泥沙、小石子颗粒等）容易发生沉淀的情况。另外管路中有鱼和杂草的情况鱼在管路中的游动，会造成流量计输出的来回摆动；挂在电极附近的杂草的来回摆动也会引起流量计的输出不稳定。在流量计上游入口处设置金属滤网挡住鱼和杂草进入测量管内。
2、防止负压的管路设置操作不当将引起传感器内产生负压。当同时关闭流量计上、下游的阀门，若流体的温度高于气温．冷却后收缩，使管内压力有形成负压的危险。负压造成衬里与金属导管剥离，引起电极泄漏。
3、在流量计附近加负压防止阀，打开阀门接通大气压，以防止在传感器内产生负压。流量计下游接有垂直管道时，若用流量传感器上游阀门来关闭或调节流量，传感器测量管内将形成负压。为了防止负压，需加背压或使用下游阀门来调节和关闭流量。
4、适当的维护空间，大口径流量计往往安装在仪表井内，为了管道安装、接线、检查和维护的方便，需要留有适当的空间。为了观测、接线和维护的方便，仪表安装应距地面有一定的高度，以便于清洗、安装。

十三、整机和传感器技术数据：

十四、器技术数据：

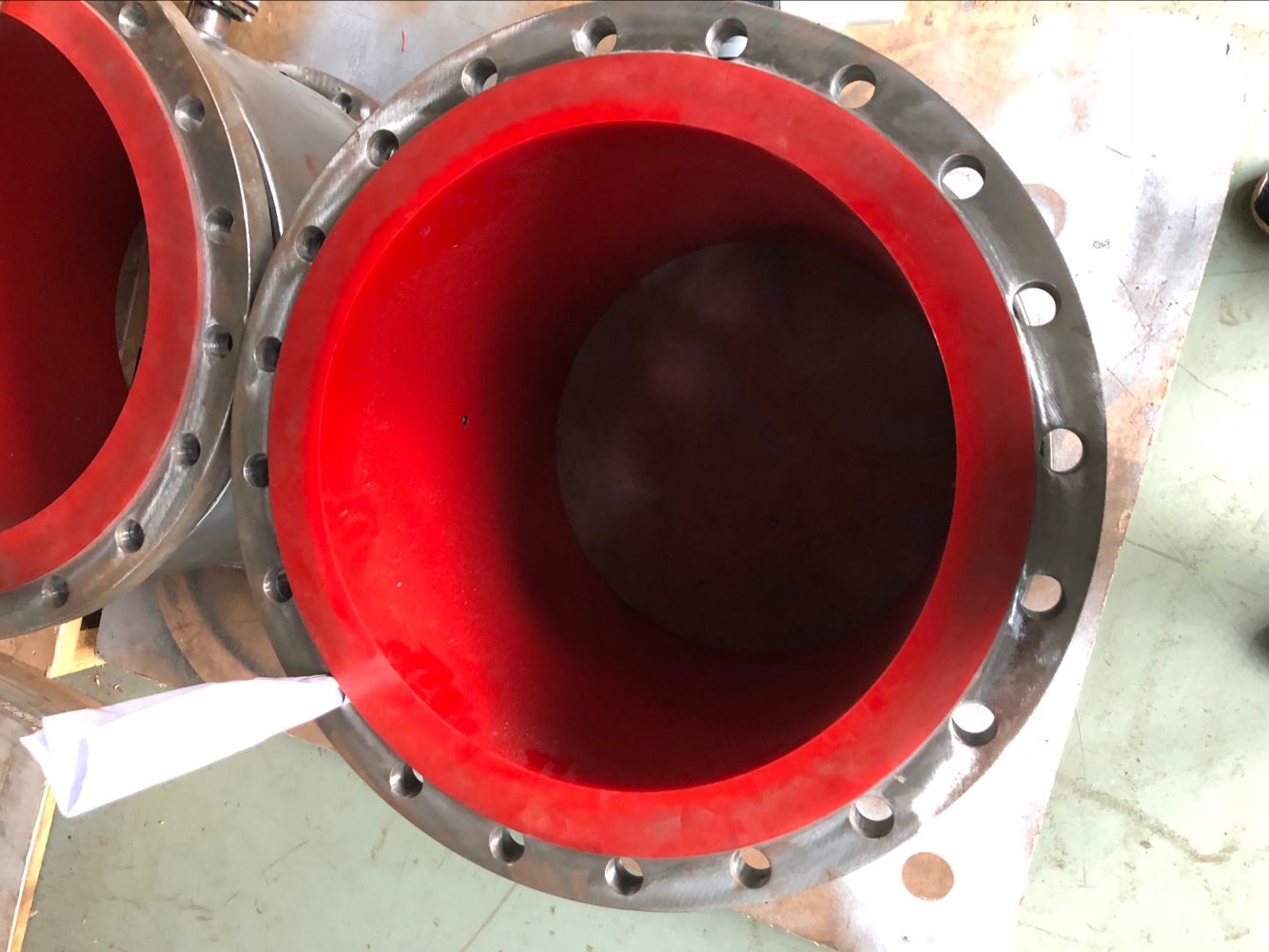

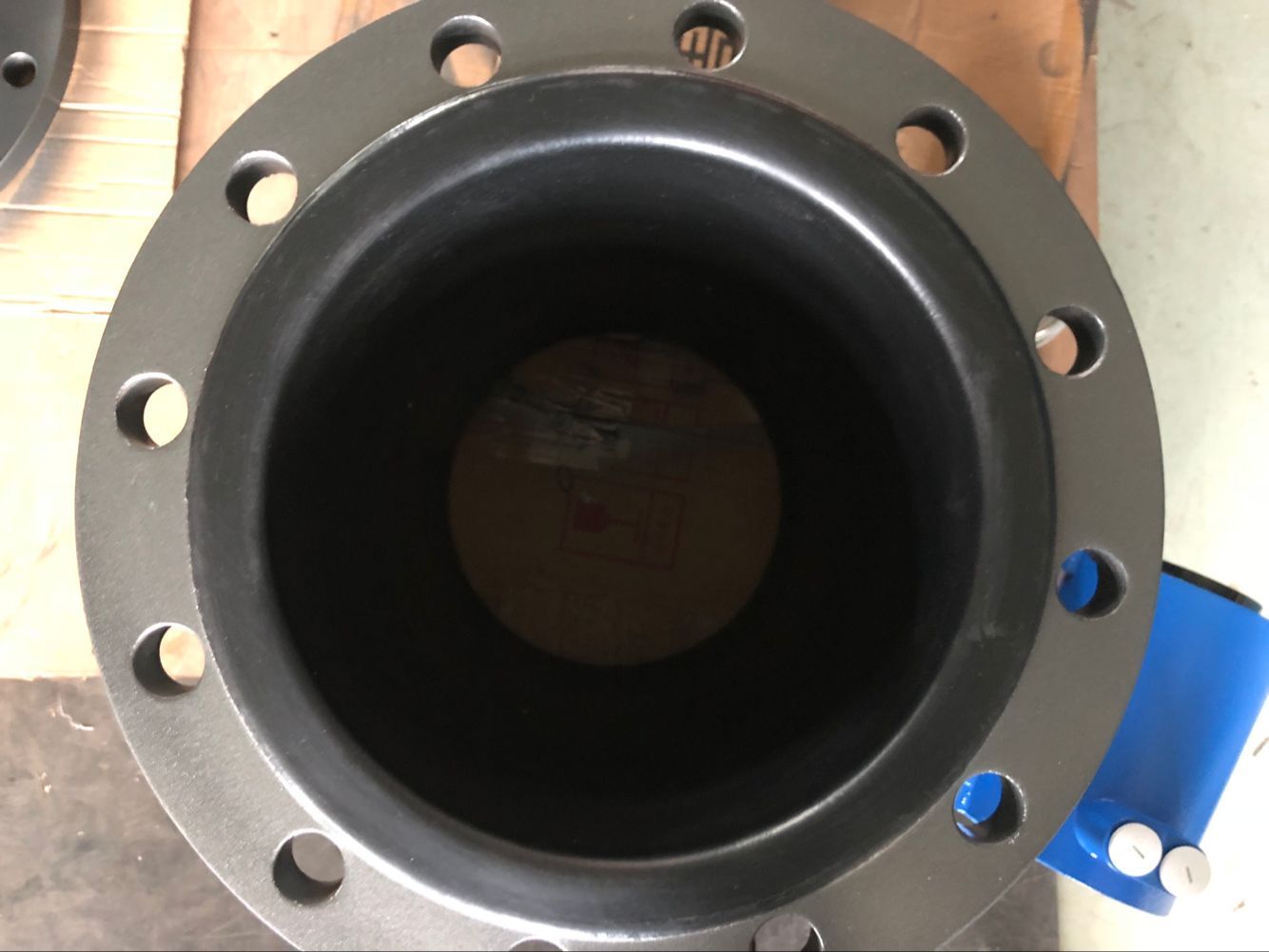

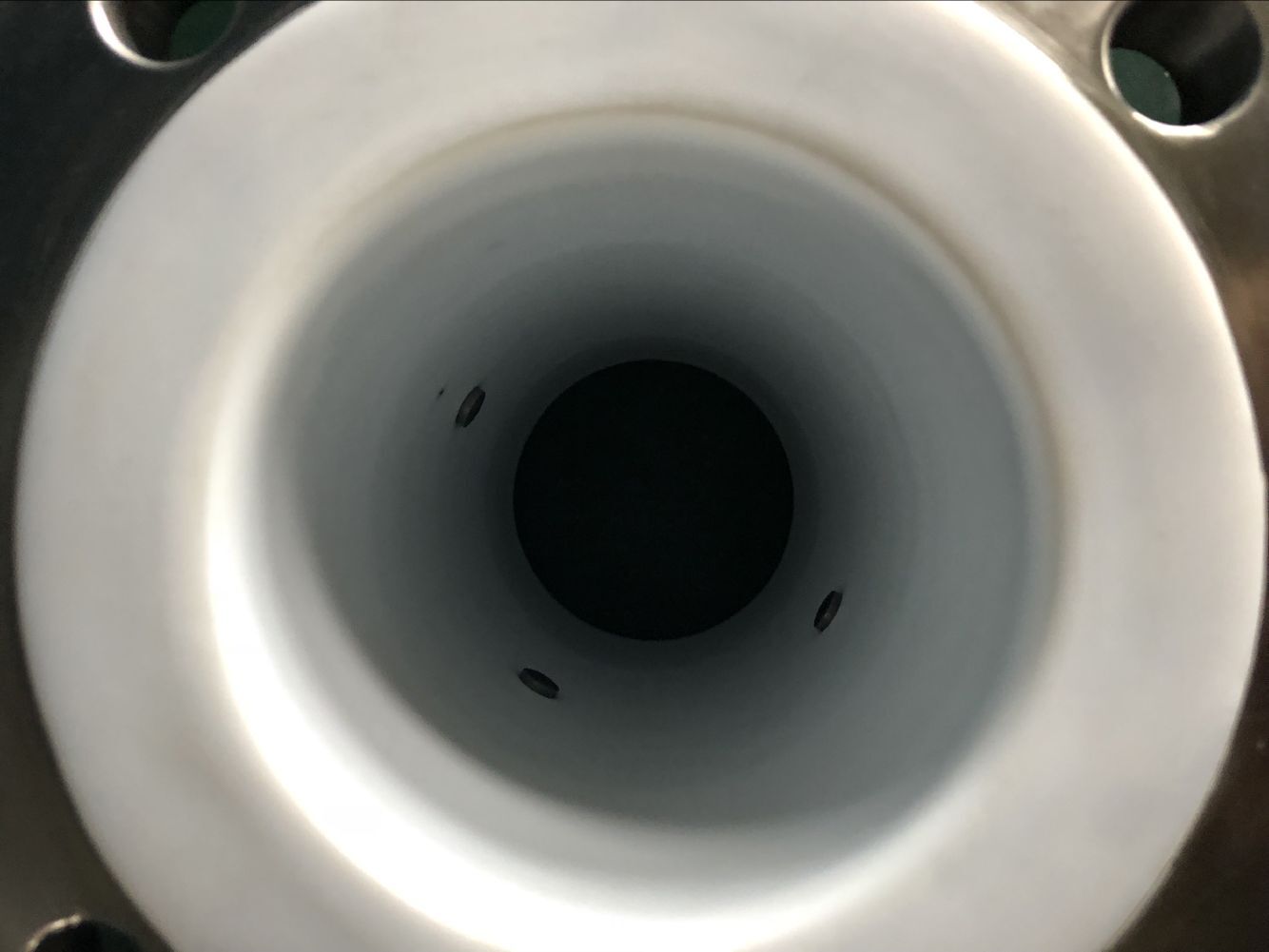

十五、衬里的选择：

十六、进口保护法兰和接地法兰(或接地环)的选择：

十七、电极的选择：

十八、流量范围：

十九、选型一览表：

二十、设计及订货须知：
1、介质：名称、成分、状态、导电性或电导率；
2、工作状态zui高、正常、zui低温度（℃）；
3、工作状态zui高、正常、zui低压力（Mpa）；
4、管道内外径（DN），zui小、正常、zui大流量（m3/h）；
5、腐蚀性、磨损性，是否有负压；
6、安装要求及环境：一体还是分体，信号输出，通讯方式，供电电源；
7、安装环境：防护等级和防爆要求。
