  • 次氯酸钠液位计
  • 次氯酸钠液位计(磁翻板液位计)**用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。产品根据浮力原理和磁性耦合作用研制而成,当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的*磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。

    次氯酸钠液位计工作原理

    根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的*磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示.





    次氯酸钠液位计适用范围及特点:
    本液位计是在借鉴国内外同类产品的基础上,积极吸收、揉合众多产品的优点,通过公司技术人员的精心设计而成的。采用优质磁体和进口电子元件,使产品具有:设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。同时,随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。另外,本液位计输出信号多样,实现远距离的液位指示、检测、控制和记录。
    1.适合容器内液体介质的液位、界位的测量。除现场指示外,还可配远传变送器、报警开关、控制开关,检测功能齐全。
    2.指示新颖,读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
    3.测量范围大,不受贮槽高度限制。
    4.指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。
    5.结构简单,安装方便,维护费用低。
    6.耐腐蚀、无需电源、防爆。

    次氯酸钠液位计安装方法

    一:必须先了解自己的设备运行的场合,测量介质是什么,即使自己不知道需要什么材质,我司也可以根据介质确定设备所用材质。

    二:当配有远传配套仪表时需做到如下几条:应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);远传配套仪表上感应面应面向和紧贴主导管;远传配套仪表零位应与液位计零位指示处在同一水平线上;远传配套仪表与显示仪表或工控机之间的连线zui好单独穿保护管敷设或用屏蔽二芯电缆敷设;接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。

    三:应根据介质情况,不定期清洗主导管清除杂质;

    四:对超过一定长度(普通型>3米、防腐型>2米)的液位计:需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量;

    五:次氯酸钠液位计的安装位置:应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;

    六:次氯酸钠液位计调试时:应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);次氯酸钠液位计在市面上也有其他叫法,也叫磁性翻板液位计,又或者是磁翻柱液位计,又叫次氯酸钠液位计等。但是他们的订购需要知道的参数是一定的,比如腐蚀性的介质需要防腐的材质,防腐的等级根据介质的腐蚀性等级等量变化。



    注意事项

    1.对超过一定长度(普通型>3米、防腐型>2米)的液位计。

    2.次氯酸钠液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;

    3.当配有远传配套仪表时需做到如下几条:

    4.应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);

    5.远传配套仪表上感应面应面向和紧贴主导管;

    6.调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);

    7.应根据介质情况,不定期清洗次氯酸钠液位计的主导管清除杂质。

    次氯酸钠液位计技术参数

    测量范围:300~12500mm

    *度:指示±10mm

    测量原理:浮力原理、磁耦合传感技术

    测量介质:各种液体及腐蚀、易燃易爆液体介质

    输出形式:现场显示、报警、变送器输出

    工作压力:≤6.3Mpa

    介质温度:≤450℃

    介质密度:≥0.45g/cm3

    介质粘度:≤0.15pa·s

    防爆等级:Exd Ⅱ 6

    防护等级:IP66

    材质:各种牌号不锈钢、PVC等

    连接方式:法兰DN20、DN25(活套)

    安装方式:侧装、顶装

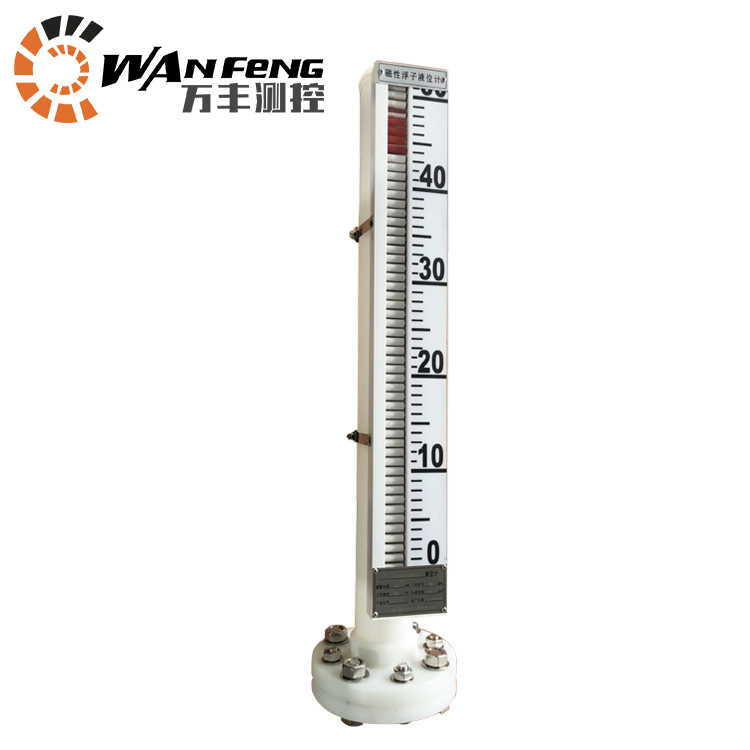

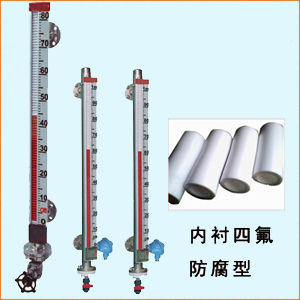

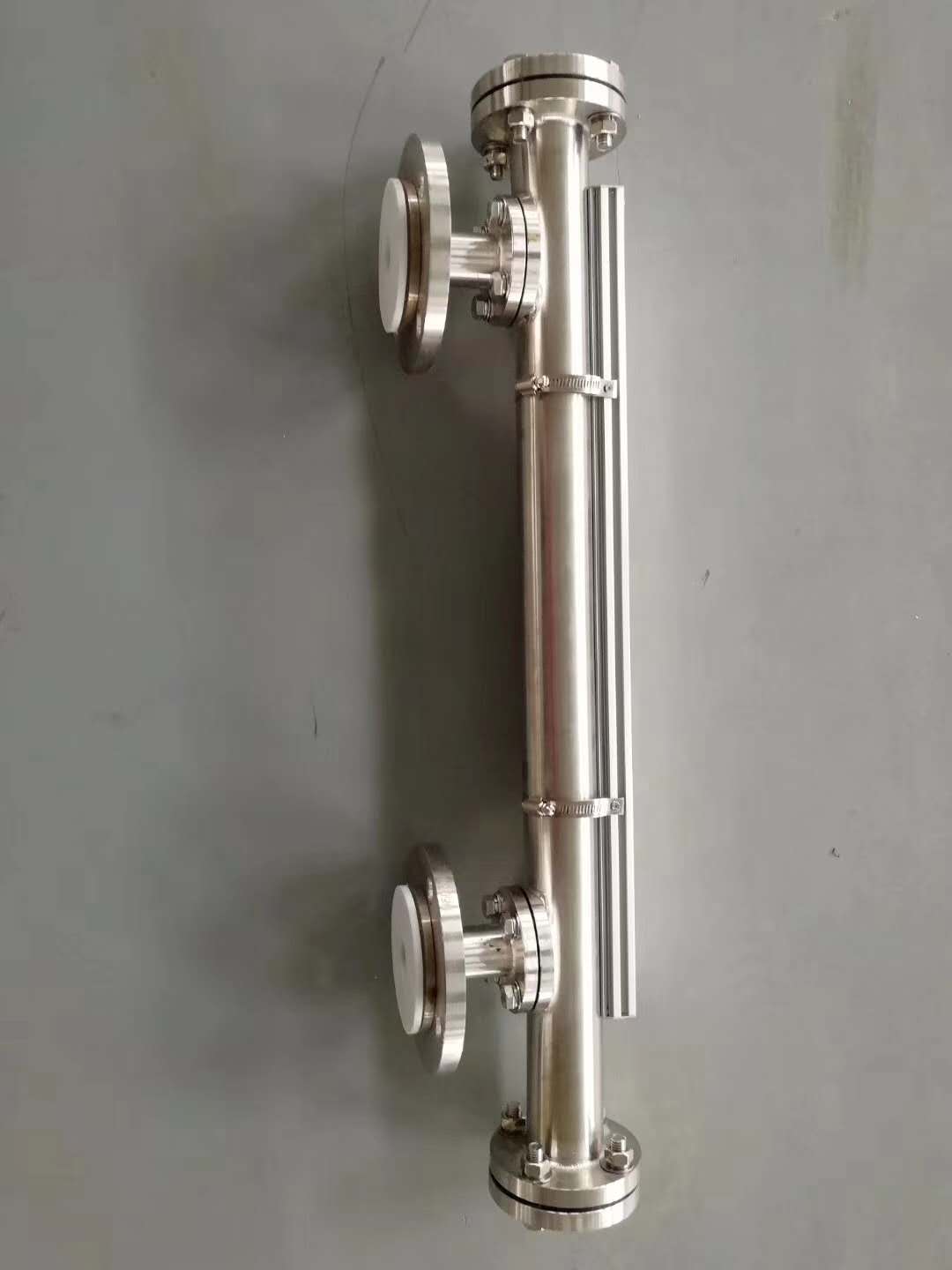

    次氯酸钠液位计,次氯酸磁翻板液位计,氯水液位计
    次氯酸钠液位计,次氯酸磁翻板液位计,氯水液位计
