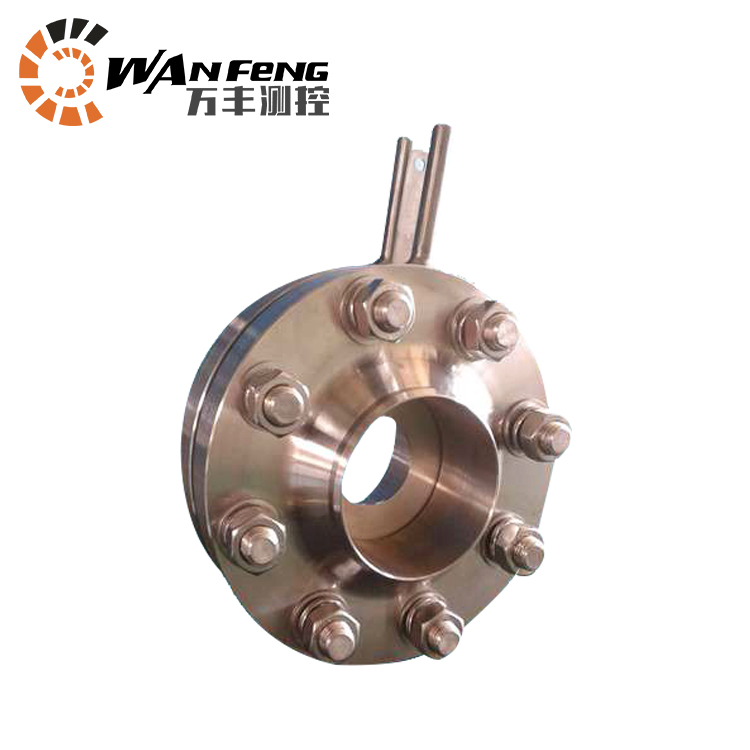

- 孔板流量计安装与误差分析
- 2019-08-17
- 目前，在工业生产过程中，绝大部分流量测量都是采用标准节流装置孔板与差压配套使用的。尽管只能差压变送器的精度*高可达0.075级，但由于各种原因，其测量误差往往很大，将它作为工业计量仪表进行使用时，这一问题显得尤为突出。因此测量误差产生的原因和克服方法，具有很重要的现实意义。
虽然标准节流装置孔板流量计的设计计算时通过大量实验总结出来的，不需要实际标定就可直接投入使用，但在安装过程中，有可能出现以下几项不规范甚至错误的情况，从而导致测量误差的产生。
1、孔板流量计前后直管段不符合要求：孔板流量计前后直管段的作用就是为了保证管道内流体的流动稳定，但由于工艺管道上常有拐弯、分叉、汇合等阻力件出现，使流体稳定变为扰动，从而导致测量误差。消除方法是按照前后管道要求，合理设计节流装置的安装位置。
2、孔板流量计上下游面受损或孔板法兰垫片凸出管道内：在运输孔板或施工人员安装孔板过程中，容易造成上下游面受损或法兰垫片凸出管道内，从而导致测量误差。消除方法是提高施工人员的技术素质和责任心。施工人员在安装孔板流量计前应仔细检查孔板片，若发现孔板上下游面受损，应及时更换；在安装孔板过程中应避免损坏孔板片；安装法兰垫片时，要使法兰垫片中心线和管道中心线一致。
3、孔板流量计上下游面反装：安装前，应正确辨认管道内介质流向及孔板方向，否则将导致测量值偏低。这是因为施工人员的粗心所致，消除方法就是在安装孔板时，使孔板流量计上标有“+”的面处在流向的上游侧。
4、不同孔板流量计装错位置：这种情况一般在试车阶段特别容易出现。在试车阶段，各工艺管道需要多次吹扫，频繁拆装孔板。若孔板尺寸一样，稍不注意就会出现差错，调换孔板即可恢复正常。
-
