- 就地磁翻板液位计组成部分及作用
- 2019-08-17
- 就地磁翻板液位计以其结构简单、显示直观、安装维护方便等特点，颇受用户喜爱，是目前液位测量中较为常见的仪表之一，**应用在石油、化工等领域中。那么，就地磁翻板液位计结构和各组成部分功能是怎样的呢？本文就此简要介绍如下：

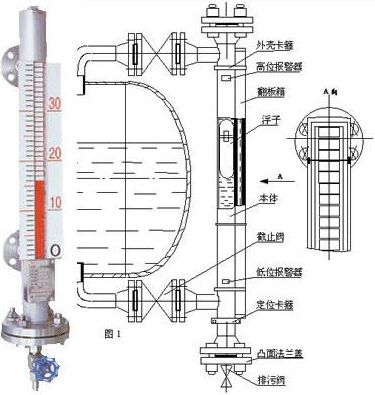

基于连通器结构、浮力原理和磁性耦合作用实现液位实时测量的磁翻板液位计。其结构主要由测量主体管、磁性面板指示器、浮子感应元件、过程连接法兰部件和排污放空组件等组成。
1、主体管
磁翻板液位计的主体管是用来容纳浮球的腔体，它通过法兰或其他接口与被测量的容器形成连通器结构，容器内的液体介质就通过此连通器流到主体管内，这样主体管内的液面与被测容器内的液面具有相同的高度；
2、浮子感应元件
浮子感应元件是事先被放进主测量管内的，它是随着容器内的液位上升或下降而跟随上升或下降，浮子内正好固定有一组磁性单元，它在浮子内的高度正好与对应液体液面高度一致；
3、磁性面板指示器

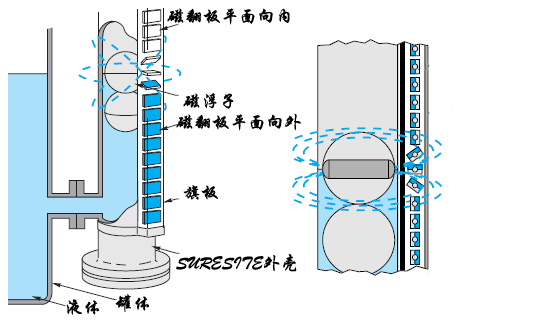

磁翻板液位计的磁性面板指示器通常捆绑在主体管的外表面，用于实时指示液位。其具体工作原理就是：在磁翻板液位计主体管内的磁性浮子的*磁钢的磁耦合作用下，磁性面板指示器内的翻片发生翻转，翻片两面分别涂有不同颜色（通常为红色和白色），一般地，当容器内液位上升时，翻片由白色转变为红色，当容器内液位下降时，翻片由红色转变为白色，指示器的红白交界处为容器内液位的实际高度，这时我们就可以看到容器内的液位了。
4、过程连接法兰部件
过程连接法兰是用来与被测容器安装对接的。所以，仪表用户在选型购买时，一定要确认被测容器的连接法兰的规格和型号，并与供应商充分沟通，否则磁翻板液位计将无法安装。
5、排污放空组件
磁翻板液位计的排污放空组件，其作用主要是在进行维修保养时用来排放主体管内的液体或放空管上端内的空气，进行清洗时排放污水用的，该组件在正常的工作使用中一般处于关闭状态。
作为仪表用户，只有对磁翻板液位计的工作原理和结构组成有清楚的了解，并对磁翻板液位计定期做好维修保养工作，才能保证磁翻板液位计更好地用于测量，并使磁翻板液位计的使用寿命得以延长。
-
