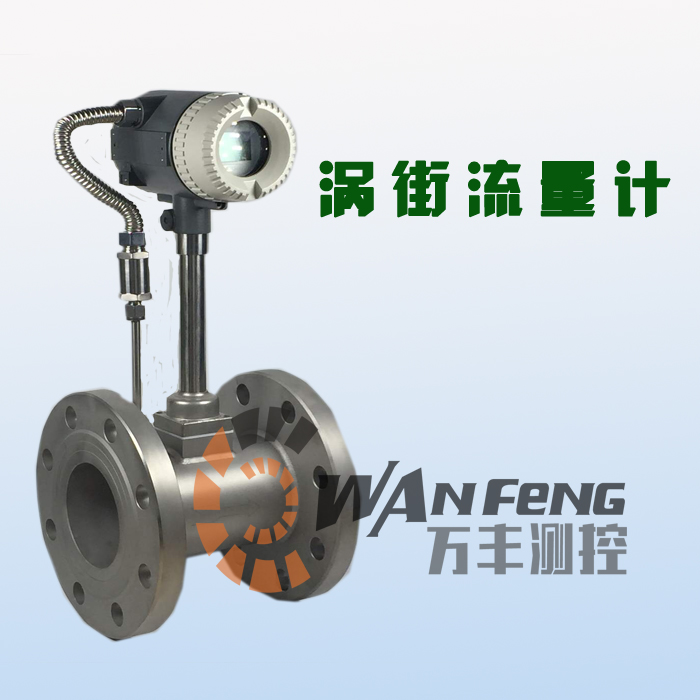

- 涡街流量计在蒸汽流量测量中的应用（转载）
- 2019-08-21
- 在工业自动化测量与控制中，对于介质流量的测量是比较重要但较难于掌握。特别是在推广工业集中供热的今天，对于蒸汽流量的正确合理计量日显重要，计量的方式是否合适将影响贸易结算的公正性及能源的节能降耗。原有标准孔板节流件对于蒸汽流量的计量已被非常**地认识和采用，但节流件会对被测介质产生压损。随着测量技术的发展与进步，现有一种新的流体流量测量手段已被逐步认识和推广。
涡街流量计现场安装及注意事项
流量仪表一经选定，其安装的正确与否便成为非常重要的问题。确保流速分布稳定是涡街计正确安装保证仪表正常工作的*关键条件之一，而仪表通径与管道内径是否匹配就是其中非常重要的一个因素。实际使用中钢管的标准根据工艺参数要求不同有很大的区别，如D273钢管，现场使用的钢管壁厚有区别，具体规格有D273×6、D273×7、D273×8等，这样同样D273管实际钢管的内径就有区别。而涡街流量计的通径则一般都比较标准，有DN50、DN100、DN150、DN200、DN300等，这样必然就存在一个匹配的问题，而这一点在现场使用中恰恰没有得到足够的重视。
涡街流量计仪表与管道内径相等是*为理想的，如果流量仪表通径与管道内径存在差异，就可能产生附加误差，具体可分以下几种情况：
（1）管道实际内径大于仪表通径，但两者之差不超过后者的3％，这时所产生的误差很小，仍在仪表的精度范围内，对测量无影响，不需要任何修正；
（2）管道实际内径小于仪表通径，但两者之差在一定的范围内，即通径DN15至DN100小于等于3％，DN150及以上小于等于1％，则产生的误差较小，这时可以通过对仪表系数K进行修正来补偿，消除影响；
（3）管道内径与仪表通径之差较大，超过上述允许范围，这时所产生的误差也较大，即使修正仪表系数K也无法满足测量精度及稳定性的要求。其原因是这种工况下相当于涡街流量计前已无直管段，由于管道的突变使流体流速的分布受到扰动发生畸变，这种干扰随着流速等参数的变化而变化，并非固定不变，是无法修正的变量。由此造成涡街流量计工作不稳定，输出频率信号与流速的比例关系失真，严重影响使用精度，甚至引起波动导致仪表无法正常工作。
据此在工程设计和仪表安装时应考虑尽可能选用管道内径略大于仪表通径，但是两者之差不超过后者的3％，同时尽量保证流量计与管道安装时的同心度，以免产生台阶影响流场分布而影响使用效果。
除此之外还有以下一些安装时应注意的细节问题，如有不慎也将影响使用效果，甚至使涡街不能正常工作：
（1）涡街流量计安装前后直管段的要求：要注意调节阀在小流量时易产生射流，阀后安装流量计直管段过短会造成涡衔流量计工作不稳定[3]。
（2）上游如果有插入式测温元件，也会产生频率很高的旋涡，类似阀门干扰，距离也必须远离，或者尽量安装在流量计后，因为流量计前后基本不会有多大的温差，完全能满足温度测量的要求。
（3）在焊接法兰切割管子时，焊口要磨平整，不能有焊渣升入到管道中，不平整光滑的焊缝也会影响流场的均匀分布。
（4）上游安装测压口时孔不必开得很大，也不能有焊渣探入到管边中，更不允许取压管有伸入管内的情况发生。
（5）安装涡街流量计的管道处应尽量避免振动，振动可能会产生干扰信号，等。
涡街流量计在蒸汽流量计量应用中应注意的问题
国内在工业较发达的地区热电联产，区域供汽供热的现象已很普遍，为工业供热贸易结算提供准确可靠的计量数据也就显得非常的重要。
首先应注意一个常识，在很多地方计量技术监督部门有明文规定，所有用于贸易结算的计量表计都是计量技术监督部门强制鉴定的仪表，也就是说用于贸易结算的计量表计在安装前都应送计量监督部门或计量监督部门授权认可的计量鉴定机构鉴定合格。出厂前生产厂家出厂检定报告不具有法律效力，一旦产生贸易纠纷未经计量鉴定部门鉴定合格的仪表将得不到计量技术监督部门的支持，将直接认定为计量不合格并承担主要责任。这一点经常会被忽视。
其次涡街流量计在蒸汽流量测量中还应注意温压补偿问题，涡街流量计检测的是流体在工作状态下的体积流量，而在日常贸易结算中蒸汽流量计量习惯用质量流量表示，计量单位主要为t，kg等。
因此就必然存在一个体积流量到质量流量的折算过程，折算系数中就包括流体密度的因素，而蒸汽密度又因温度压力的不同而不同，所以涡街流量计在蒸汽流量测量中引入温度压力补偿的目的就是在蒸汽实际工况偏离设计工况时，将根据实测温度压力参数计算蒸汽密度，将蒸汽密度对质量流量测量结果的影响予以修正。
蒸汽流量的温压补偿修正公式是一个比较复杂的数学公式，一般是由智能二次仪表如流量积算仪或DCS流量累积功能模块等来完成复杂的计算过程，在平时的工作中可以用简化的人工计算公式进行复核
结束语
深入了解涡街流量计原理，了解现场安装及应用的基本知识及相关经验，可以在现场得到很好的使用，发挥涡街流量计的优势，更好地服务于工业测量与控制领域。
-
