- 热电阻

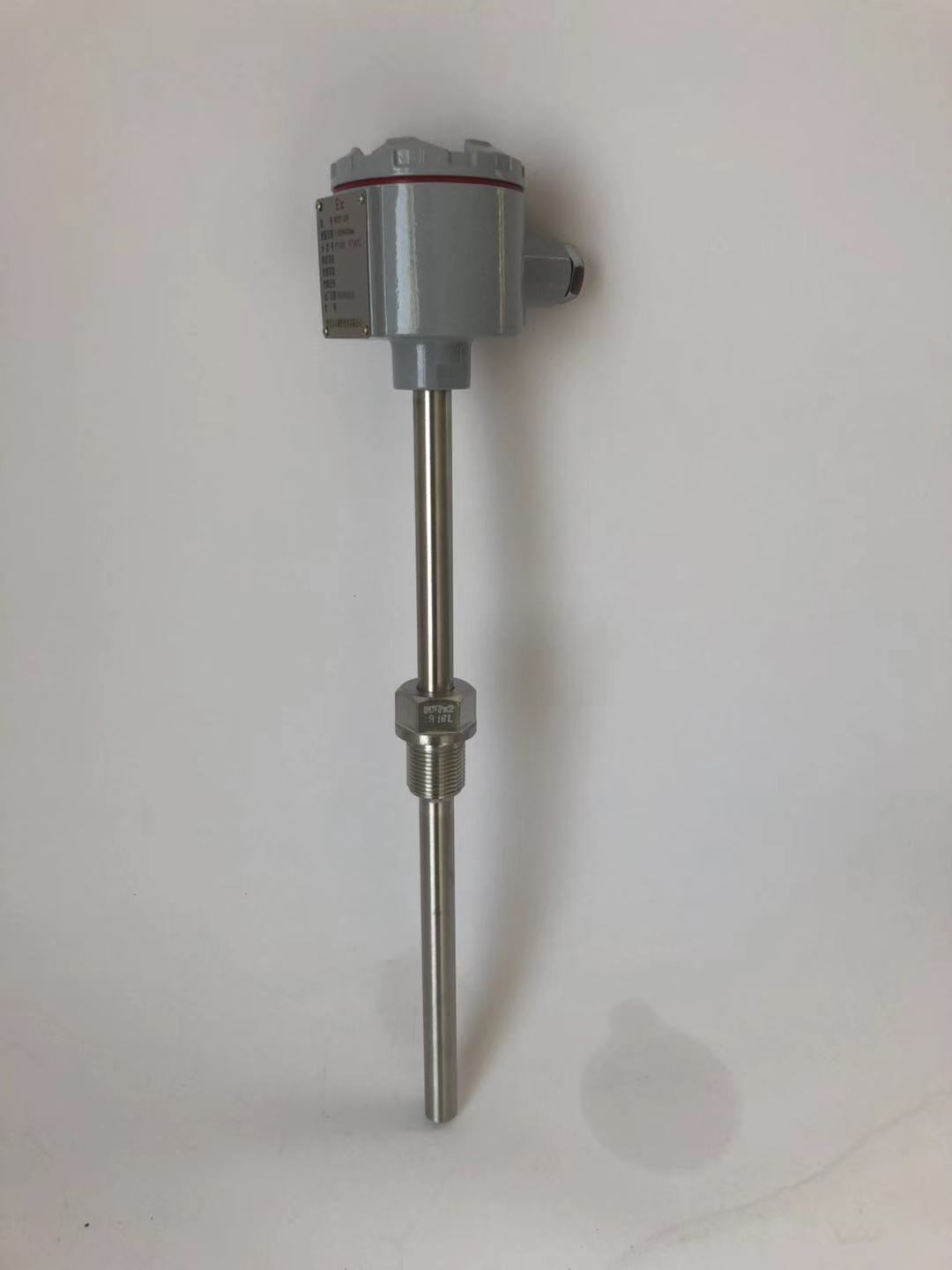

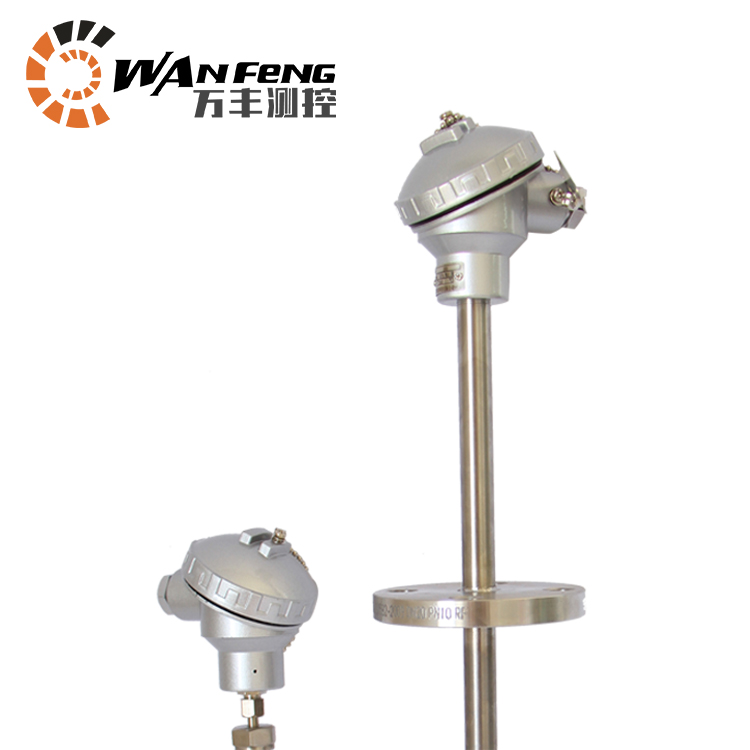

工业用装配式热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～500℃范围内的液体、蒸汽和气体介质以及固体表面温度。
热电阻特点：
★ 压簧式感温元件，抗振性能好.
★ 毋须补偿导线，节省费用
★ 机械强度高，耐压性能好
★ 测量精度高
★ 进口薄膜电阻元件，性能可靠稳定
热电阻工作原理：
适用热电阻是利用物质在温度变化时，其电阻值随着温度变化而发生变化。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
热电阻主要技术参数：
产品执行标准
IEC751
JB/T8622 - 1997
JB/T8623 – 1997常温绝缘的电阻
适用热电阻在环境温度为15~35℃，相对湿度不大于80%，试验电压为10~100V（直流）电极与外套管之间的绝缘电阻≥100MΩ.m测量范围及允差
分度号
0℃时的公称电阻R（℃）值Ω
电阻比
W（100℃）
测温范围、允差
测温范围℃
允差
Pt10
10
1.3850
陶瓷元件-200～600
玻璃元件-200～500
云母元件-200～420
A级
±(0.15+0.002|t|)
B级
±(0.30+0.005|t|)
Pt100
100
Cu50
50
1.428
-50～+100
±(0.30+0.006|t|)
Cu100
100
注：t为感温元件实测温度*值。
装配热电阻型号及规格：
1 2 3 4 5 6 7 8 9 10 11 12
W Z □ □－□ □ □ □－□ □ □－□ □ □
型号
代码
说明
WZ□
装配热电阻
1热电阻品种
C
铜热电阻
P
铂热电阻
2热电阻元件支数
无
单支式
2
双支式（不适用于铜热电阻）
3安装固定装置
1
无固定装置
2
固定螺纹
3
活动法兰（不适用于隔爆型）
4
固定法兰
5
活动管接头式
6
锥形固定螺纹
7
直形管接头式
8
固定螺纹管接头式
9
活动螺纹管接头式
4接线盒形式
2
防溅式
3
防水式
X
非统设：插座式，小接线盒式
5保护管外径（mm）
0
铂热电阻为￠16，铜热电阻为￠12
1
铂热电阻为￠12（不适用于铜热电阻）
2
非统设：各种规格保护管
6内芯结构
无
云母骨架结构
K
铠装型结构
7允差等级
A
A级允差±(0.15+0.002|t|)（不适用于铜热电阻）
B
B级允差±(0.30+0.005|t|)（不适用于铜热电阻）
C
铜电阻允差±(0.30+0.006|t|)（不适用于铂热电阻）
8测量端型式
2
二线制
3
三线制
9分度号
Pt10
铂热电阻
Pt100
铂热电阻
Cu50
铜热电阻
Cu100
铜热电阻
10总长L
(mm)
11插入长度/
(mm)
12保护管材质
B
1Cr18Ni9Ti
A
碳钢：20
G
0Gr18Ni12M02Ti
F
H62（不适用于铂热电阻）
-
