气泡与颗粒物对电磁流量计计量的影响
2019-09-07
在

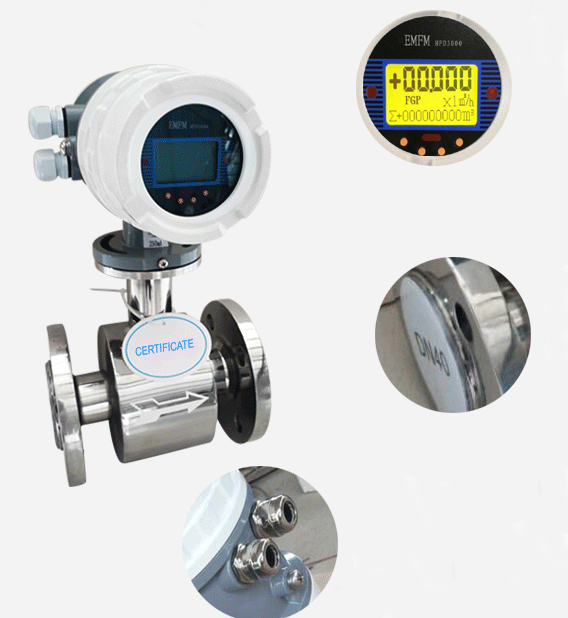

管道式电磁流量计
的测量中不受流体密度、粘度、温度、压力和电导率变化的影响;测量管内无阻碍流动部件,无压损,直管段要求较低。对浆液测量有独特的适应性。但是由于介质内含其它混合物导致的不均匀则会对测量产生一定的影响,比如气泡和磁性颗粒等都是导致测量结果波动的因素。下面我们就对于影响测量的这些因素做一个具体的说明:
一、介质中的内含物质对于测量的影响状况:
1、气泡:混入成泡状流的微小气泡仍可正常工作,但测得的是含气泡体积的混合体积流量;如气体含量增加到形成弹(块)状流,因电极可能被气体盖住使电路瞬时断开,出现输出晃动甚至不能正常工作。
2、磁性物质:含有非铁磁性颗粒或纤维的固液双相流体同样可测得二相的体积流量。固体含量较高的流体,如钻井泥浆、钻探固井水泥浆、纸浆等实际上已属非牛顿流体。由于固体在载体液中一起流动,两者之间有滑动,速度上有差别,单相液体校验的仪表用于固液双相流体会产生附加误差。
3、固体物:虽然还未见到EMF应用于固液双相流体中固形物影响的系统实验报告,但国外有报告称固形物含量有14%时误差在3%范围以内;我国黄河水利委员会水利科学研究所的实验报告称,测量高沙含量水的流量,含沙量体积比17%~40%(沙中值粒径0,35mm),仪表测量误差小于3%。
4、较大的颗粒物:在浆液内有较大颗粒擦过
管道式电磁流量计
的电极表面,在频率较低的矩形激磁的EMF中会产生尖峰状浆液噪声,使流量信号不稳,就要选用较高频率的仪表或有较强抑制浆液噪声能力的仪表,也可选用交流激磁的仪表或双频激磁的仪表。
含有铁磁性物质的流体对通常的EMF,因测量管内磁导率受铁磁体的不同含量而变化,会产生测量误差。但在磁路中置有磁通检测线圈补偿的EMF,可减小混入铁磁体的影响。在交流激磁仪表的实验报告中称,水中含有液固重量比约4:1,颗粒度≤0,15mm铁精矿石的矿浆,以80mm口径仪表作清水和浆液对比流量试验,通常的仪表示值变化7%~10%,装有磁通检测线圈的仪表,示值误差在±2%FS以内。
5、对含有矿石颗粒的矿浆应用,应注意对管道式电磁流量计传感器衬里的磨损程度,测量管内径扩大会产生附加误差。这种场合应选用耐磨性较好的陶瓷衬里或聚氨酯橡胶衬里,同时建议传感器安装在垂直管道上,使管道磨损均匀,消除水平安装下半部局部磨损严重的缺点,也可以在传感器进口端加装喷嘴形护套,相对延长使用期。
二、管道内的附着和沉淀对于测量结果的影响状况:
测量易在管壁附着和沉淀物质的流体时,若附着的是比液体电导率高的导电物质,信号电势将被短路而不能工作,若是非导电层则首先应注意管道式电磁流量计电极的污染,譬如选用不易附着尖形或半球形突出电极、可更换式电极、刮刀式清垢电极等。刮刀式电极可在传感器外定期手动刮出沉垢。
国外产品曾有电极上装超声波换能器,以清除表面垢层,但现已少见。也有暂时断开测量电路,在电极间断时间内流过低压大电流,焚烧清除附着油脂类附着层。易产生附着的场所可提高流速以达到自清扫的目的,还可以采取较方便的易清洗的管道连接,可不拆卸清洗
管道式电磁流量计
传感器。
