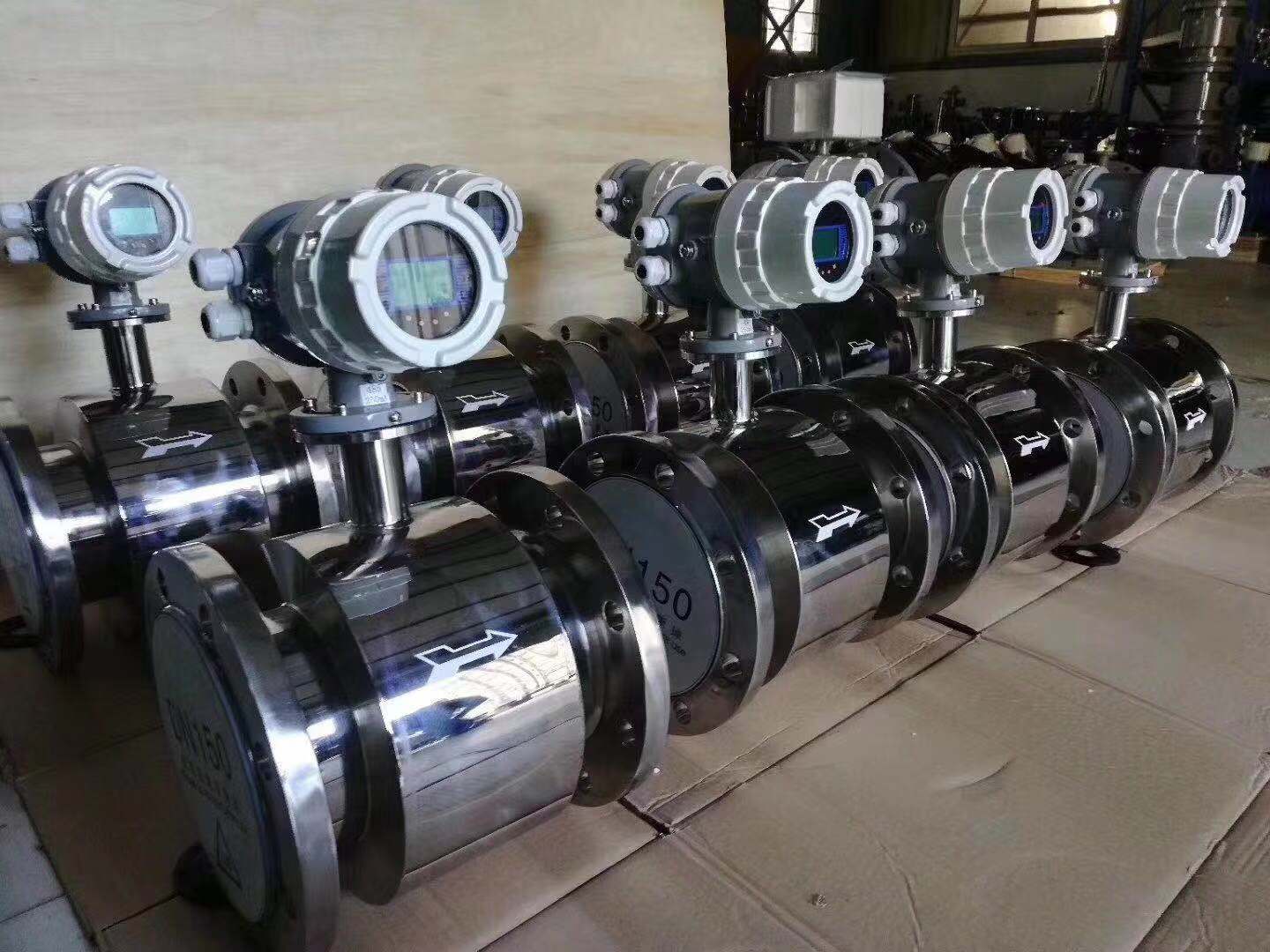

DN125电磁流量计

电磁流量计DN125概述
WF系列智能电磁流量计系我公司基于法拉第电磁感应原理开发的新一代全智能型流量计，该电磁流量计不仅可以测量导电液体的体积流量外，还可用于测量强酸强碱等腐蚀性液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。**应用于石油、化工、冶金、轻纺、制药、食品饮料、造纸、电力、城市给排水及环保等领域。

电磁流量计DN125主要特点

? 全智能化设计，抗干扰能力强，测量精度高

? 采用高可靠的 EMI 开关电源，适应宽范围电源电压变化，抗 EMI 性能好

? 采用进口微处理器，运算速度快，精度高，保证产品运行稳定可靠

? 采用 SMD 高精密元器件、SMT 贴装技术和三层绝缘防护，提高了电路的可靠性

? 传感器内无可动部件，无主流部件，产品寿命长，无压力损失

? 仪表调试采取层级权限设计，用户可根据不同授权进行仪表现场调试和修改参数

? 流量信号与平均流速成线性关系，不受流体的密度、粘度、温度、压力和电导率变化的影响

? 高清晰度背光 LCD 显示，可同时显示瞬时流量、累计流量、流量百分比、流速等值

? 流量计为双向测量系统，可对正向流量及方向流量自动识别，并进行累计记录

? 仪表内部有三个总量积算器，可分别记录正向总量、反向总量和差值总量

? 具备多种电流信号、脉冲信号和频率信号输出

? 具备仪表故障自动诊断、自动报警的功能

? 具备 RS485、RS232、Hart 和 Modbus 等数字通讯信号输出（选配）

? 掉电时间记录功能，自动记录仪表系统电源间断时间，补算漏计流量（选配）

? 小时总量记录功能，以小时为单位记录流量重量，适用于分时计量制（选配）

? 红外手持操作器，远距离非接触操作转换器所有功能（选配）

电磁流量计DN125技术参数

执行标准	电磁流量计（JJG1033-2007）
公称通经（mm）（特殊规格可定制）	管道式四氟衬里：DN10-DN600
公称通经（mm）（特殊规格可定制）	管道式橡胶衬里：DN40-DN2000
流动方向	正，反，净流量
量程比	150:1
重复性误差	测量值的±0.1%
精度等级	0.5级，1.0级
被测介质温度	常规橡胶衬里：-20～+60℃
	高温橡胶衬里：-20～+90℃
	聚四氟乙烯衬里：-30～+120℃
	高温型四氟衬里：-20～+160℃
额定工作压力（高压可定制）	DN10～DN25≤4.0MPa
	DN32～DN150≤1.6MPa
	DN200～DN600≤1.0MPa
	DN700～DN2000≤0.6MPa
流速范围	0.1-15m/s
电导率范围	被测流体电导率≥5μs/cm
信号输出	4～20mA（负载电阻0～750Ω），脉冲/频率，控制电平
通讯输出	RS485，MODBUS协议，HART协议，Profibus-DP协议
供电电源	220VAC,允差15%或24VDC,纹波≤5%
要求直管段长度	上游≥5DN，下游≥2DN
连接方式	流量计与配管之间均采用法兰连接，法兰符合国际：GB/T9113.1-2000
防爆等级	Exd[ia]iaqIICT5
防护等级	IP65，特殊订制*高可达IP68
环境温度	-25～+60℃
相对湿度	5%～95%
消耗总功率	小于20W

公司在产品出厂时，不包括选配附件。如果用户需要附件如：分体型**信号电缆、管道法兰、紧固件（螺栓、螺母）、密封垫片、接地环等，必须在订货中说明。

用户订货前，需提供以下工艺参数来供我公司技术人员选型或做选型确认：

1. 介质名称、成分、状态

2. 介质腐蚀性（PH 值）、磨损性

3. 介质电导率或导电性

4. 工作状态介质*高温度、常用温度、*低温度

5. 工作状态*高压力、常用压力、*低压力

6. *小流量、常用流量、*高流量

7. 管道材质等其它相关参数

电磁流量计量口径的选择

公称通径(mm)	可测量范围（m3/h）	公称通径(mm)	可测量范围（m3/h）
DN10	0.08～2.82	DN 300	76～2543
DN 15	0.19～6.35	DN 350	103～3461
DN 20	0.33～11.34	DN 400	1355～4521
DN 25	0.52～17.66	DN 450	171～5722
DN 32	0.86～29.93	DN 500	211～7065
DN 40	1.35～45.21	DN 600	305～10173
DN 50	2.12～70.65	DN 700	415～13847
DN 65	3.58～119	DN 800	542～18086
DN 80	5.43～180	DN 900	686～22890
DN 100	8.48～282	DN 1000	847～28260
DN 125	13.25～441	DN 1200	1221～40694
DN 150	19.08～635	DN 1400	1662～55389
DN 200	33.91～1130	DN 1600	2171～72345
DN 250	52.99～1766	DN 1800	2747～91562

电极材料的选择

电极材料的选择应根据介质的腐蚀性，酸碱性来确定，电极的选择关系到仪表实际应用中非常关键的因素，因此必须十分谨慎，合理选择。

下表列出一些常用的材质供参考：

材料	代号	主要性能及适用范围
碳化钨	WC	1，适用于测量纸浆、污水、能抗固体颗粒干扰, 2，不适用无机酸，有机酸，氯化物。
含钼不锈钢	316L	1，适用于生活、工业用水，城市污水, 2，弱酸、弱碱、弱腐蚀性盐溶液。
哈氏合金B	HB	1，对沸点以下一切浓度的盐酸有良好的耐蚀性，也耐硫酸，磷酸，氢氟酸，有机酸等非氧化性酸、碱、非氧化性盐液的腐蚀。 2，不适用于硝酸。
哈氏合金C	HC	1，耐氧化性酸如硝酸，混酸或铬酸与硫酸的混合介质的腐蚀，也耐氧化性的盐类如Fe+3、Cu+2或其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液，对海水的抗蚀性极好。 2，不适用于盐酸。
钛	Ti	1，能耐海水，各种氯化物和次氯酸盐，氧化性酸（包括发烟硝酸），有机酸、碱等的腐蚀,。 2，不耐较钝的还原酸（如硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸Fe+++、Cu++）时则腐蚀大为降低。
钽	Ta	具有优良的耐腐蚀性和玻璃相似，除了氢氟酸，发烟硫酸、碱外，几乎能耐一切化学介质（包括沸点的盐酸，硝酸和175°以下硫酸）的腐蚀。
铂金	Pt	1，能耐所有化学介质腐蚀。2，不适用于王水，铵盐。

电磁流量计DN200内衬材料的选择

内衬材料的选择是根据介质的腐蚀性及酸碱性，工作温度，真空度，耐磨度，经济性等因素来确定的。

衬里材料	极限温度	容许真空度	主要性能及适用范围	适用口径
耐酸橡胶硬橡胶	＜+800C	25KPa 条件＜400C	在常温下耐一般酸、碱、盐溶液，如：盐酸、50%硫酸、醋酸、草酸、磷酸、、氢氧化钠、氢氧化钾，忌强氧化剂。	DN50- DN3500
氯丁橡胶 (CR)	＜+800C	40KPa 条件＜800C	好的弹性，高度的扯断力，耐磨性能好。耐低浓度酸、碱、盐介质，不耐氧化性介质的腐蚀,测一般水、污水、泥浆、矿煤浆	DN50- DN3500
聚氨酯橡胶(PU)	＜+600C	50KPa 条件＜600C	有极好的耐磨性能(相当于天然橡胶的十倍) 耐酸、碱性能较差。适用于中性强磨损的矿浆、煤浆、泥浆	DN25- DN1200
PO	＜+1000C	77KPa 条件＜800C	除浓硝酸、发烟硫酸、氯磺酸等强氧化性酸外，能耐大多数的有机和无机酸、碱、盐，对应力腐蚀的抗腐蚀性良好，在70°C是能耐10%以下的硝酸、甲酸、醋酸，30%以下的盐酸，20%以下的氢溴酸，稀氢氟酸，各种浓度的碳酸、硼酸、丁酸、碱及绝大多数盐、	DN25- DN1200
聚四氟乙烯 (F4) PTFE	-400C —+1600C	50KPa 条件＜1500C	*塑料中化学性能稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。适用于各种强腐蚀性的介质。耐磨性和粘接性能差。**	DN25- DN1200
特氟隆 (PFA)	-400C —+1800C	10KPa 条件＜1500C	耐温，耐腐蚀性与聚四氟乙烯相同，因采用模压方法，增强了衬里与导管的粘结性能，减少了衬里的热膨胀系数，克服了由于高温的热膨胀及负压对衬里的损坏。	DN10- DN500
全氟乙丙烯（F46） ETFE	-40C —+120C	25KPa 条件＜1300C	耐温，耐腐蚀性好，能用于较高的负压。	DN10- DN500

电磁流量计DN125,5寸管道电磁流量计

　
