- 金属管浮子流量计性能分析（转）
- 2019-11-01
- 金属管浮子流量计选择时首先要关注的几点包括如下：

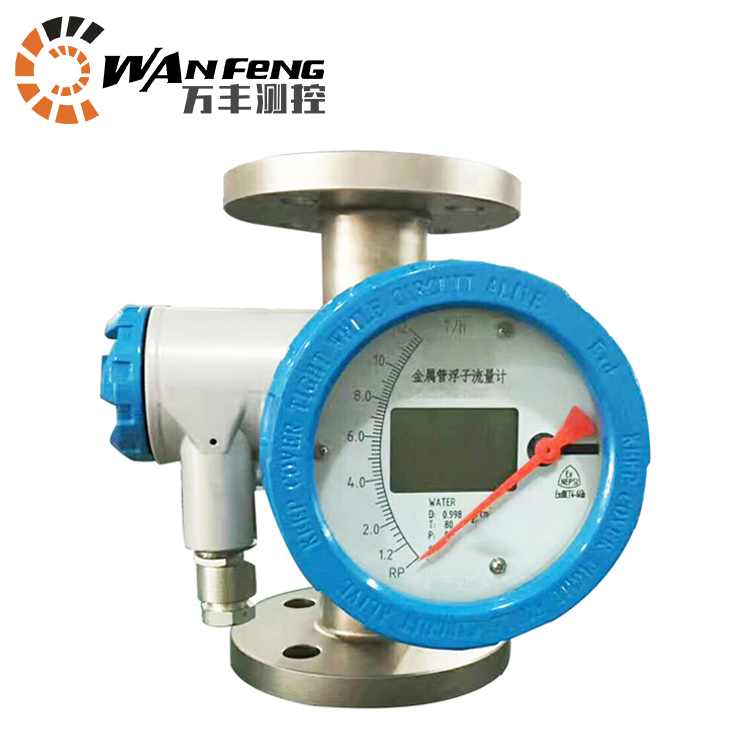

在工业生产和科技研究工作中，用于测量流体介质的流量计类型有很多种，在选择流量计时我们特别需要根据流体的类型加以选择，比如在大口径的管道流体，选择外夹式超声波流量计是*为合算的，在测量工业废水和其它有腐蚀性的液体时电磁流量计就可以作为*佳选项。本文所介绍的金属管浮子流量计*适合的主要测量对象是单相液体或气体，液体中含有微粒固体或气体中含有液滴通常不适用。因为浮子在液流中附着微粒或微小气泡均会影响测量值，例如微流量仪表使用一段时期后浮子附着肉眼不出的附着层，也会改变流量示值百分之几。工业自动化生产中经常会遇到一些低流速、小流量的介质需要测量，当然选择的方案也很多，不过*优化的测量方案是什么，在这种情况我们该如何选择*合适的测量仪表呢。金属管浮子流量计作为一种变面积流量测量仪表，是工业生产中普遍都在使用的一种流量测量设备，具有体积小、检测范围大、使用方便的特点，可以完美地胜任以上所说的这种低流速、小流量的测量现场，并且适用于各种气体、液体的流体介质。
测量的*度是很重要的一个指标，但也不是*的，要根据生产的实际需要和成本投入加以通盘考虑，如果只要现场指示，我们推荐首先考虑价廉的玻璃管转子流量计，如温度、压力不能胜任则选用就地指示金属管浮子流量计。玻璃管浮子流量计应选带有透明防护罩，一旦玻璃锥管破裂，可挡住流体正向散溅，以作紧急处理。用于气体时应选用导杆或带棱筋导向的仪表，以避免操作不慎浮子击碎锥管。如需要远传输出信号作总量积算或流量控制，一般选用电信号输出的金属管浮子流量计。如环境气氛有防爆要求而现场又有控制仪表用气源，则优先考虑气远传金属浮子流量计，若选用电远传仪表则必须是防爆型。
测量不透明液体时选择金属管浮子流量计较为普遍，但也可选择带棱筋锥形管的玻璃管浮子流量计，借助浮子*大直径与棱筋接触的痕迹，以判读浮子的位置。
测量温度高于环境温度的高粘度液体和降温易析出结晶或易凝固的液体，应选用带夹套的金属管浮子流量计。
关于金属管浮子流量计的流量范围
这里所谓实际使用状态介质密度，液体是指使用时的密度，气体指使用状态下的密度，或标准状态下密度进行使用压力和温度的修正。通常仪表刻度的流量范围，液体是常温水标定值，气体是空气标定换算到工程标准状态（20℃，0.10133MPa）的值。将实际使用密度按式（4）或式（5）换算后再选择合适的流量范围和口径，但必须是使用介质粘度与标定介质粘度相接近，亦即认为α不变的前提下使用。
液体（4）式中 Q水－待选定用水实流标定仪表的*大流量，L/h；Q－被测液体的*大流量，L/h；ρf－浮子密度，g/cm3，对于空心的浮子ρf=Gf/V，Gf为浮子质量（g），V为浮子体积，cm3；ρ，ρ水－被测液体和水的密度，g/cm3。
气体
（5）式中 Q空－待选定用空气实流标定仪表的*大流量，m3/h；
Q－被测气体的*大流量，m3/h；
ρ－被测气体的密度，kg/m3；
P－被测气体使用状态下*压力，MPa；
T－被测气体使用状态下热力学温度，K。
金属管浮子流量计浮子受流体介质的粘度的影响程度
浮子形状不属于使用者选择的范畴，制造厂是按仪表结构和流量范围选择合适形状而设计的，。但是使用者应了解所使用浮子的特点和流量示值受流体粘度影响的程度。
流量基本方程式（1）未包含流体粘度参数，但流量系数α在环形通道雷诺数Re（环）低于某值时不是常数而随Re（环）而变，而Re（环）与流体粘度成反比。图5所示是三种形状浮子Re（环）-α的关系曲线。Re（环）取决于流体粘度、浮子*大直径和其所在位置锥管内直径比、环形通道中的流速，对于设计已定在运行中的仪表，影响Re（环）的因素是流体粘度。不随Re（环）而变的α值，A型浮子为0.96，B型为0.76，C型为0.61。此外，还有常用的球形浮子，α约为0.99。流量系数因浮子形状而有较大差异。A型、B型和C型三种浮子α为常数的下限Re（环）分别约为6000，300和40。
对设计已定某乙口径和流量范围的仪表，亦即有一个粘度上限值，小于粘度上限值流量示值将不受流体粘度影响，选用时要考虑流体粘度是否超过上限值。有些型号浮子流量计同一口径不同流量范围的浮子形状是相同（重量不同，粘度上限值相近）；而还有一些型号则浮子形状不同，就有不同粘度上限值。
金属管浮子流量计测量示数值的分度表示形式
直读型仪表的流量示值分度有Dt/d比分度、百分比分度、直接流量分度和毫米分度四种。Dt/d比分度是以浮子直径d与相应锥管内径Dt的比值表示，国内产品甚少采用；百分率分度是以满度流量作为****，其优点是流体物性或工况变化，流量读书转换方便；直接流量分度是以指定流体的工况条件或以标定条件（通常液体为水、气体为空气）的流量分度，优点是直观，但若使用条件和指定条件不一致须换算时，反而不及百分率分度方便。毫米分度是读取浮子高度后查所附曲线或数据表，求的流量，通常应用于操作时只要知道浮子达到预定位置，毋需知道确切流量的场所。有些型号仪表同时设有毫米分度和直接流量分度两种标尺。
浮子流量计为低中等*度仪表。通用型玻璃浮子流量计的基本误差，口径小于6mm为2.5%-5%FS，10-15mm为2.5%FS，25mm以上为1-%-2.5%FS；金属管浮子流量计就地指示型为1%-2.5%FS，远传型为1%-4%FS。耐腐型仪表的*度还要低些。有些特殊结构仪表，例如表尺长度只有2-3倍浮子直径的短型玻璃管浮子流量计和高压型吹流型金属管浮子流量计*度低至5-10级。
玻璃管转子流量计范围度大部分为10：1，短管型仪表口径100mm则为5：1；金属管浮子流量计为（5：1）-（10：1）。
金属管浮子流量计浮以到的压力损失状况
被测流体的工作压力和温度应低于仪表的额定值。流体温度较高时，有些制造厂要降低额定压力，通常样本和使用说明书均作说明。用于较高压力的气体和温度超过沸点的高压液体，不应选用玻璃管浮子流量计，应选用金属浮子流量计。
玻璃管浮子流量计的压力损失较小，小口径为0.2-2KPa，10-100mm为2-8KPa；金属管浮子流量计则稍高些，一般为2-8KPa，较高者为18-25KPa。压力损失应在样本和使用说明书列出，但往往阙如。
流体的*低工作压力应高于压力损失若干倍，用于气体时压力过低容易产生浮子跳动。有些型号仪表的使用说明书规定流体压力*低值，有些建议液体的*低工作压力应大于2倍压力损失，气体则为5倍。
-
