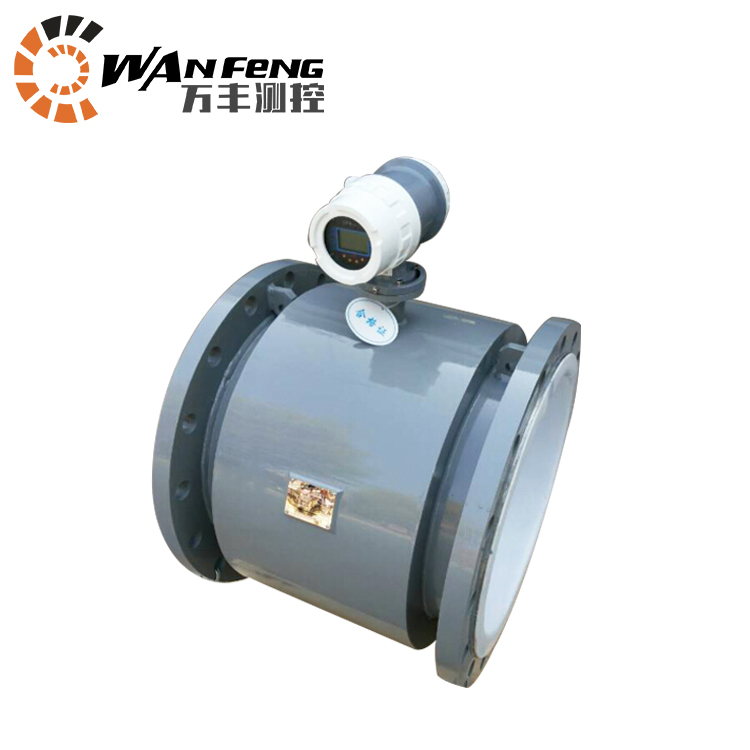

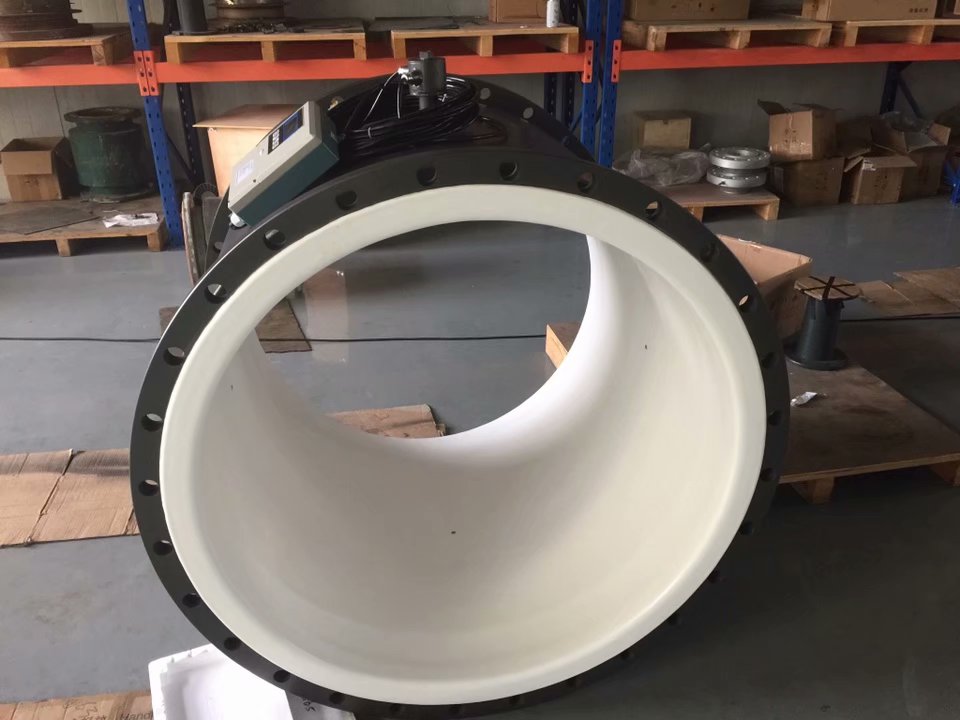

电磁流量计DN400

电磁流量计DN400概述
WF系列智能电磁流量计系我公司基于法拉第电磁感应原理开发的新一代全智能型流量计，该电磁流量计不仅可以测量导电液体的体积流量外，还可用于测量强酸强碱等腐蚀性液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。**应用于石油、化工、冶金、轻纺、制药、食品饮料、造纸、电力、城市给排水及环保等领域。

电磁流量计DN400主要特点

? 全智能化设计，抗干扰能力强，测量精度高

? 采用高可靠的 EMI 开关电源，适应宽范围电源电压变化，抗 EMI 性能好

? 采用进口微处理器，运算速度快，精度高，保证产品运行稳定可靠

? 采用 SMD 高精密元器件、SMT 贴装技术和三层绝缘防护，提高了电路的可靠性

? 传感器内无可动部件，无主流部件，产品寿命长，无压力损失

? 仪表调试采取层级权限设计，用户可根据不同授权进行仪表现场调试和修改参数

? 流量信号与平均流速成线性关系，不受流体的密度、粘度、温度、压力和电导率变化的影响

? 高清晰度背光 LCD 显示，可同时显示瞬时流量、累计流量、流量百分比、流速等值

? 流量计为双向测量系统，可对正向流量及方向流量自动识别，并进行累计记录

? 仪表内部有三个总量积算器，可分别记录正向总量、反向总量和差值总量

? 具备多种电流信号、脉冲信号和频率信号输出

? 具备仪表故障自动诊断、自动报警的功能

? 具备 RS485、RS232、Hart 和 Modbus 等数字通讯信号输出（选配）

? 掉电时间记录功能，自动记录仪表系统电源间断时间，补算漏计流量（选配）

? 小时总量记录功能，以小时为单位记录流量重量，适用于分时计量制（选配）

? 红外手持操作器，远距离非接触操作转换器所有功能（选配）

电磁流量计DN400技术参数

执行标准	电磁流量计（JJG1033-2007）
公称通经（mm）（特殊规格可定制）	管道式四氟衬里：DN10-DN600
公称通经（mm）（特殊规格可定制）	管道式橡胶衬里：DN40-DN2000
流动方向	正，反，净流量
量程比	150:1
重复性误差	测量值的±0.1%
精度等级	0.5级，1.0级
被测介质温度	常规橡胶衬里：-20～+60℃
	高温橡胶衬里：-20～+90℃
	聚四氟乙烯衬里：-30～+120℃
	高温型四氟衬里：-20～+160℃
额定工作压力（高压可定制）	DN10～DN25≤4.0MPa
	DN32～DN150≤1.6MPa
	DN200～DN600≤1.0MPa
	DN700～DN2000≤0.6MPa
流速范围	0.1-15m/s
电导率范围	被测流体电导率≥5μs/cm
信号输出	4～20mA（负载电阻0～750Ω），脉冲/频率，控制电平
通讯输出	RS485，MODBUS协议，HART协议，Profibus-DP协议
供电电源	220VAC,允差15%或24VDC,纹波≤5%
要求直管段长度	上游≥5DN，下游≥2DN
连接方式	流量计与配管之间均采用法兰连接，法兰符合国际：GB/T9113.1-2000
防爆等级	Exd[ia]iaqIICT5
防护等级	IP65，特殊订制*高可达IP68
环境温度	-25～+60℃
相对湿度	5%～95%
消耗总功率	小于20W

电磁流量计测量范围的选择

内径(mm)	10	15	20	25	32	40	50	65
Qmin(m3/h)	0.0283	0.0636	0.12	0.176	0.29	0.452	0.7	1.19
Qmax(m3/h)	4.24	9.54	16.96	26.5	43.42	67.85	106.0	179.0
内径(mm)	80	100	125	150	200	250	300	350
Qmin(m3/h)	1.8	2.82	4.41	6.36	11.3	17.6	25.4	34.6
Qmax(m3/h)	271.0	424.0	662.0	954.0	1690	2650	3810	5190
内径(mm)	400	450	500	550	600	700	800	900
Qmin(m3/h)	45.2	57.2	77.6	85.5	101.0	138.0	180.0	229.0
Qmax(m3/h)	6780	8570	10600	12800	15200	20700	27100	34300
内径(mm)	1000	1100	1200	1400	1600	1800	2000	2200
Qmin(m3/h)	282.0	342.0	407.0	554.1	732.7	916.0	1131.0	1368.4
Qmax(m3/h)	42400	51300	61000	83121	108566	137404	169635	205258

3.电磁流量计电极材料的选择
应根据被测流体的腐蚀性来选择电极的材料，请查有关手册，对于特殊流体应作腐蚀性试验

材料	代号	耐腐蚀性能
316L不锈钢	V	1适用于工业、生活用水，原水井水，城市污水等中性溶液 2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等
哈氏合金C	HC	1适用于耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物 2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu 3对海水、碱溶液，氧化物溶液有极好的耐腐蚀性 4不适用：盐酸
哈氏合金B	HB	1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性 2不适用：硝酸
钛	Ti	耐海水，各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀
钽	Ta	除了氢氟酸外，几乎能耐一切化学介质的腐蚀。但价格昂贵
铂	Pt	适用所有的酸碱盐溶液(发烟硫酸及硝酸)
碳化钨	W	具有优异的耐磨性能，专用于泥浆、纸浆等磨损性介质

3. 电极材质的选择:

公司在产品出厂时，不包括选配附件。如果用户需要附件如：分体型**信号电缆、管道法兰、紧固件（螺栓、螺母）、密封垫片、接地环等，必须在订货中说明。

用户订货前，需提供以下工艺参数来供我公司技术人员选型或做选型确认：

1. 介质名称、成分、状态

2. 介质腐蚀性（PH 值）、磨损性

3. 介质电导率或导电性

4. 工作状态介质*高温度、常用温度、*低温度

5. 工作状态*高压力、常用压力、*低压力

6. *小流量、常用流量、*高流量

7. 管道材质等其它相关参数

　
