智能电磁流量计概述：

智能电磁流量计是一种测量导电介质体积流量的感应式仪表,根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成比例。除可测量一般导电液体的体积流量外，还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积量。**应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。

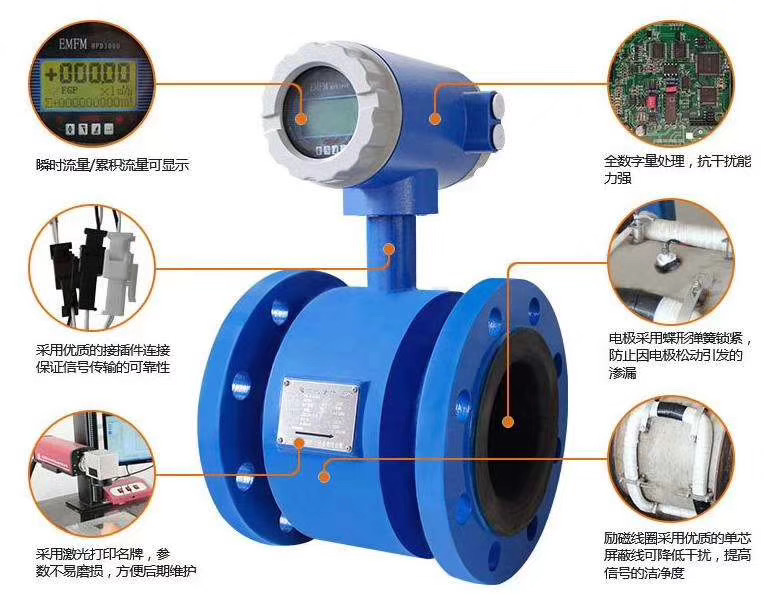

智能电磁流量计产品特点：

1、 测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。

2、 多电极设计，进一步保证测量精度。

3、 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

4、 高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易 学易懂。

5、 转换器内核采用高速中央处理器，运算速度快，精度高，低频矩形波励磁，提高了流量测量的稳定性，功耗低。

6、 全数字量的处理，抗干扰能力强，测量可靠，精度高。

7、 超低EMI开关电源，使用电源电压变化范围大，抗EMC好。

8、 采用EEPROM存储器，内部设有不掉电时钟，可记录掉电时间，测量运算数据存储保护安全可靠。

9、 双向测量系统，可测正向流量、反向流量。

10、 密码锁存功能，流量计通电后，若设置参数，必须输入密码，才能进行操作。

11、 转换器具有自诊断报警输出功能，空负载检测报警输出。

12、 插入式结构,安装简单，不需断流，现场可带压开孔(1M P a以下)安装， 经济方便，适合于大中口径管道流量的测量。

13、 小信号切除功能，用户可通过显示器面板设置切除干扰性小流量

14、 零点自校准，消除零漂移。

智能电磁流量计技术参数：
公称通径系列DN(mm)

DN15-3200，插入式≥DN200

转换器:-25℃～+60℃

插入式:-25℃～+60℃

●通迅接口:RS232、RS485、HART

●电导率范围:被测流体电导率≥5μs/cm大多数以水

为成份的介质,其导电率200～800μs/cm

范围内，均可选用电磁流量计

●输出电流及 负载电阻: 4～20mA全隔离     负载电阻＜750Ω

脉冲频率:0～1KHz(负载电阻

≥3000Ω)

光电隔离OCT外接电源≤35V

●电极材料:含钼不锈钢、钛、钽、哈氏合金、铂 或其他特殊电极材料

●防护等级:潜水型:IP68，其他型 IP65

●供电电源:AC220V 50Hz,DC24V

●直管段长度:管道式:上游≥5D，下游≥2D

●连接方式:管道式:GB9119-2000标准法兰

插入式:螺纹连接，球阀规格:DN50

●防爆标志:ExdⅡBT4

●相对湿度:5%～95%RH

●消耗总功率:≤20W

●电气接口:  M20×1.5螺纹       注:特殊规格可以定制

●流动方向:正，反，净流量

●重复性误差:测量值的±0.1%

●准 确 度:管道式:  0.2级、0.5级 1.0级(根据口

径区分)

插入式: 2.5级

●被测介质温度:  普通橡胶衬里:-20℃～+60℃

高温橡胶衬里:-20℃～+90℃

聚四氟乙烯衬里:-30℃～+180℃

高温型乙烯衬里:-30℃～+200℃

介质温度大于120℃时定货说明!

●额定工作压力:

  管道式:DN10-DN50:≤4.0MPa,
     DN65—DN400:≤1.6MPa,
     DN450-DN600:≤1.0MPa，

     DN650以上:≤0.6MPa

  插入式:≥DN80 0.25MPa-25MPa     特殊压力规格定货时说明

●流量测量范围:流量测量范围对应速度范围是  0.5～10m/s

●管道式:0.5～10m/s,推荐1～5m/s;

●插入式:0.5～10m/s

1.量程的确认:

⑴、仪表的选型是仪表应用中非常重要的工作，仪表在实际应用中有2/3的故障是仪表的错误选型和错误安装造成的,需特别注意工况。

⑵、根据被测流体名称、*高温度、正常工作温度、*低温度选择衬里和电极的材质。

⑶、根据*大流量、正常流量、*小流量选择管径的大小。

⑷、量程应大于预计的*大流量值，而正常的流量值以稍大于流量计满刻度的50%为宜。

⑸、*高工作压力:实际*高工作压力必须小于流量计的额定工作压力。

⑹、附加功能及其它附属要求的选择:厂家决定生产要求。

⑺、测洁净水时，经济流速是1.5-3m/s,测易结晶的溶液时，应适当地提高流速，3-4m/s为宜，起到自清 扫，防止粘附沉积等作用，测矿浆等磨耗性流体时，应适当降低流速，1.0-2m/s为宜，以降低对内衬

和电极的磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。流速低于0.5 m/s时*好采用缩管方式提高流速。

⑻、实际应用中，分体距离愈短愈好，电缆线过长，受其分布电容的影响，很容易造成信号干扰，一般不   超过100米。

电磁流量计量口径的选择

电磁流量计电极材料的选择

电极材料的选择应根据介质的腐蚀性，酸碱性来确定，电极的选择关系到仪表实际应用中非常关键的因素，因此必须十分谨慎，合理选择。

下表列出一些常用的材质供参考：

 电磁流量计（工业用水流量计）内衬材料的选择

内衬材料的选择是根据介质的腐蚀性及酸碱性，工作温度，真空度，耐磨度，经济性等因素来确定的。
