就地磁翻板液位计
就地磁翻板液位计工作原理

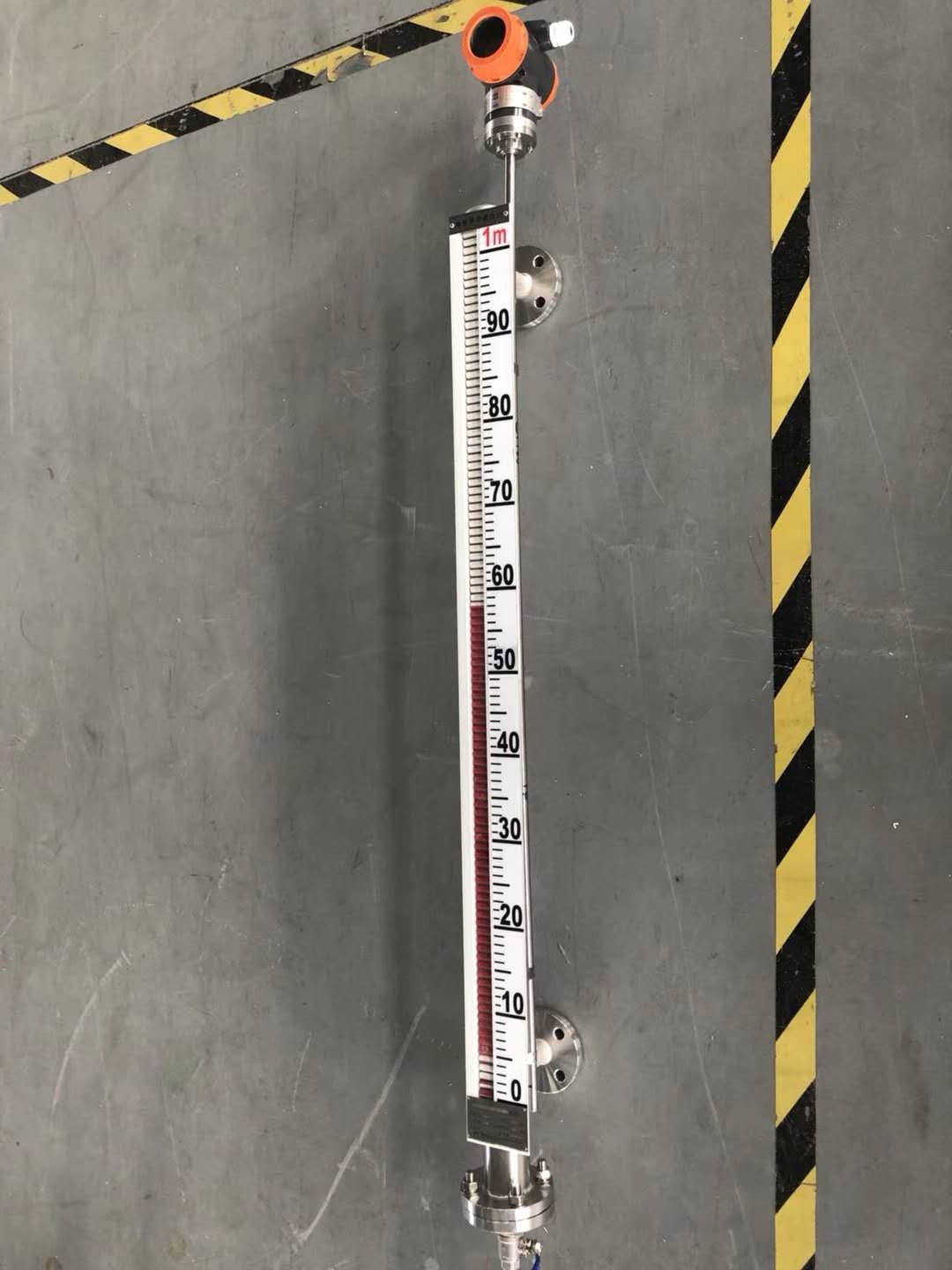

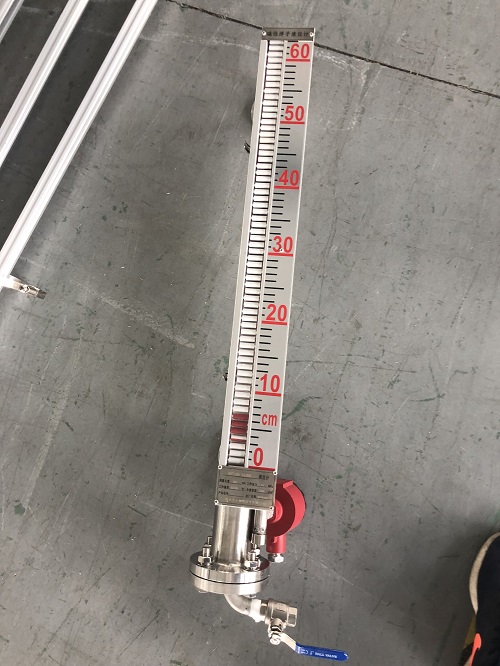

磁性液位计是根据浮力原理（阿基米德定律）结合磁性耦合作用研制而成，当被测量容器中

的液位升降时，液位计主导管内的浮子也随之升降，浮子内的*磁钢通过磁耦合作用传递到现

场指示器（标尺），驱动红、白翻柱转动。当液位上升时，翻柱由白色转为红色，当液位下降

时，翻柱由红色转为白色，指示器的红、白交界处即为容器内介质液位的实际高度。

就地磁翻板液位计结构组成及特点

磁性液位计主要包括指示器、主导管和磁浮子等可直接用来观察各种容器内介

质的液位高度，并可以安装液位变送器、液位开关，适用于开放或封闭压力容器内液位或界面的测

量。
该产品结构简单，观察直观、清晰，不堵塞、不渗漏，安装方便，维修简单。

就地磁翻板液位计优点
该产品以原化工部颁布的磁性液位计标准HG/T2158495为基准，结合工程实际经验进行设计生

产，关键部件选用国内优质产品，可用于各类材质制作的设备内液体介质的液位（界面）的检

测。由于该系列液位计的检测部分与显示部分完全隔离，所以对高温、高压、高粘度、有毒、有

害、强腐蚀性介质液位的测量，更具有其独到的优越性，比传统的玻璃管、板式液位计具有更高

的可靠性、安全性。

该系列液位计配上液位控制、报警开关，可实现液位的控制、报警和连锁，配上内置式一体

液位变送器，可将液位（界面）信号转换二线制4～20mADC标准信号，实现液位远距离检测和控

制，**应用于电力、石化、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位

测量和控制。

就地磁翻板液位计产品分类及选型

根据安装形式不同,磁性液位计可分为侧装式和顶装式两大类。根据工艺条件不同，磁性液位计的结构也不相同，其中侧装式可分为基本型、中温中压高温高压型、卫生型、低密度型、防腐型（PP防腐型、PTFE防腐型）、保温型（夹套加热型伴热型）、真空夹套型、平衡传动型、PP型、低温防霜型；顶装式可分为基本型、无护管型、防腐顶装型（PP防腐顶装型、PTFE防腐顶装型）、旁通顶装型、液化气专用顶装型

正常工作条件

（1）环境温度：-10℃~60℃

（2）相对湿度：＜90%

（3）大气压力：86~106kPa

（4）除大地磁场外，在仪表周围应无其它外磁场存在。

4. 产品基本参数

液位计本体：

公称压力：0.6、1.0、1.6、2.5、4.0、6.4、16MPa

介质温度：-100℃~+420℃

介质粘度：≤0.2Pa·s

介质密度：≥ 3

0.45g/cm

量程范围：300mm~15000mm（指上、下引液管法兰中心距）

主体材质：0Cr18Ni9、0OCr17Ni14Mo2、PVC、PP、PTFE，应符合相应产品标准。特殊需要的

另咨询。

配套变送器：

量程范围：300mm~15000mm

输出信号：4~20mA（如需要，可加HART协议）

防爆等级：隔爆型：ExdⅡCT4---T6 本安型：ExiaⅡCT6

防护等级：IP65

就地液位计选型注意事项

1、必须准确提供以下技术参数：

（1）测量范围（侧装式液位计为下下法兰中心距，顶装式液位计为设备高度）

（2）法兰标准及规格

（3）工作温度及工作压力

（4）介质名称及密度

（5）接液材质
　
