测量原理：

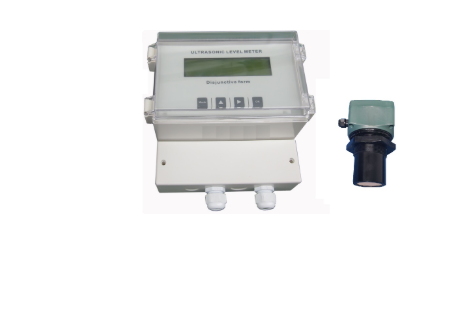

分体式超声波液位计的测量原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=C×T/2.探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例：
hb = ct2 即
距离 [m] = 时间×声速/2 [m]
声速的温度补偿公式:
环境声速= 331.5 + 0.6×温度
适用场合：
适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。
1、水及污水处理 ：泵房、集水井、生化反应池、沉淀池等；
2、电力矿山：灰浆池、煤浆池、水处理等。
四、性能特点：
1、具有抗干扰性强。可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量,开关量及RS485输出，方便的与相关设施接口。
2、采用聚丙烯防水外壳。壳体小巧且相当坚固,具有优良的耐化学品性,对于无机化合物、不论酸、碱、盐溶液、除强氧化性物料外，几乎都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质上均可使用。
3、重量轻，不结垢，不污染介质。
4、无毒性。可用于食品工业设备安装，维修极为方便。
五、技术指标：
1、量程：0-4米,0-7米,0-10米 ，0-15米，0-20米；
2、测量介质：液体或固体；
3、盲 区：可调，zui小35cm；
4、测量精度：±3mm或3‰，取其大者（标准条件）；
5、zui大负载：500欧姆；
6、工作压力：3个大气压以下；
7、环境温度：-20 - +60度；
8、模拟输出：标准的4～20mA；
9、数字输出：RS-485、Modbus协议（可以通过上位机远程设置现场设备）；
10、开 关 量：1-3路开关量输出；
11、显 示：LCD高亮字符液晶显示；
12、供电电压：2线制或2,3,4线制化AC220V/DC24V；
13、防护等级： IP67。
六、现场条件：
1、环境温度： -10 ~ +60℃（低温情况需特殊说明）；
2、表壳保护等级：IP65 适用于户外安装；
3、适用测量的介质：适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。若在强酸应用场合，请与我司，应使用防腐探头。
4、容器压力：0.7~3 bar；
5、在下面的任何一种情况，要注意：
① 有泡沫的液体、固体；
② 周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰；
③ 大风和太阳直晒；
④ 强震动。
七、接线形式的选择：
1、两线制：两线制超声波物位计其供电（仅DC24V）与信号输出（D-20mA）共用一个回路，仅使用两条线即可，为标准的变送器形式。
2、三线制：三线制超声波物位计实际上为四线制，其供电（仅DC24V）与信号输出（D-20mA）回路分离，各使用两条线，当它们负端共地相连时，通常使用三条线即可。其优势是发射功率较大。
3、四线制：供电（DC24V或AC220V）与信号输出（D-20mA）回路分离，使用两条线，其优势是发射功率较大，同时提供高、低位继电器输出，增加了新功能。
4、测量量程：
a、根据实际量程选择相应型号的超声波物位计。
b、若被测液体波动剧烈，请选择量程大一级别的型号。
c、固体料位测量的有效量程为液位量程的1/2至2/3。
5、供电形式：
DC24V供电：
a、提供给两线制系列的供电电流能力应不小于30mA。
b、提供给三线制系列的供电电流能力应不小于60mA。
c、提供给四线制系列的供电电流能力应不小于80mA。
AC220V供电：
只能选择四线制系列的产品，供电电流能力应不小于50mA。
八、容器安装条件：
1、密闭容器：
a、对于8m以下量程，容器上要有DN65以上的法兰口，对法兰下的接管长度无需要求。
b、对于10m、12m量程，容器上要有DN80以上的法兰口，对法兰下的接管长度小于150mm。
c、对于15m量程，容器上要有DN150以上的法兰口，对法兰下的接管长度小于150mm。
d、对于20m、30m、40m量程，容器上要有DN200以上的法兰口，对法兰下的接管长度小于200mm。
2、开口容器：
a、对于8m以下量程，容器上要有直径65mm以上安装口。
b、对于10m、12m量程，容器上要有直径80mm以上安装口，安装口的厚度小于150mm。
c、对于15m量程，容器上要有直径150mm以上安装口，安装口的厚度小于150mm。
d、对于20m、30m、40m量程，容器上要有直径200mm以上安装口，安装口的厚度小于200mm。
3、开放式池子：要求有安装支架。
九、安装原则：
1、探头发射面到低液位的距离，应小于选购仪表的量程。
2、探头发射面到高液位的距离，应大于选购仪表的盲区。
3、探头的发射面应该与液体表面保持平行。
4、探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5、若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.3m以上。
6、若探头发射面到液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于120mm，长度0.35m～0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。或者将管子通至罐底，管径大于80mm，管底留孔保持延伸管内液面与罐内等高。
十、使用注意事项：
1、本仪表在室外使用，需安装遮阳篷或者保护箱，以免时间长了，液晶屏受阳光照射而老化。如果在有腐蚀性气体的环境中使用，需要加装防腐外套，并且拧紧仪表的外表壳和进出线端子。在有腐蚀性气体或液体的场合使用，或者在海边、海上使用，需要选用防腐型的。
2、电线、电缆保护管，要注意密封防止积水，防止被老鼠等啮齿类动物撕咬。
3.仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。
4、仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。
5、超声波探头要和被测的液面垂直，在超声波发射的锥形的范围内不能有其它障碍物。
6、如果在＜－20℃或＞＋60℃的温度下使用，请事先我公司的技术服务部门。
7、使用环境有粉尘、蒸汽、雾气，液面有泡沫、漂浮物，液体有搅拌，波浪等情况请事先我公司的技术服务部门，需要区别对待。

十一、参数对照表：

十三、订货选型需要的参数：

1、被测量的介质类型（液体还是固体，具体名称：清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫等）如果是液体：液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；如果是固体：是否有粉尘。
2、介质的高低温度，zui低～zui大压力。
3、介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。
4、超声波物位计是否需要防爆,防腐。
5、测量范围：是几米，要求盲区是多少。
6、工作环境：例如敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否同大气压等。
7、工作电压：24VDC还是220VAC。
8、输出信号：4～20mA电流 485通信输出 继电器输出。
9、设备形式：分体式还是一体式。
