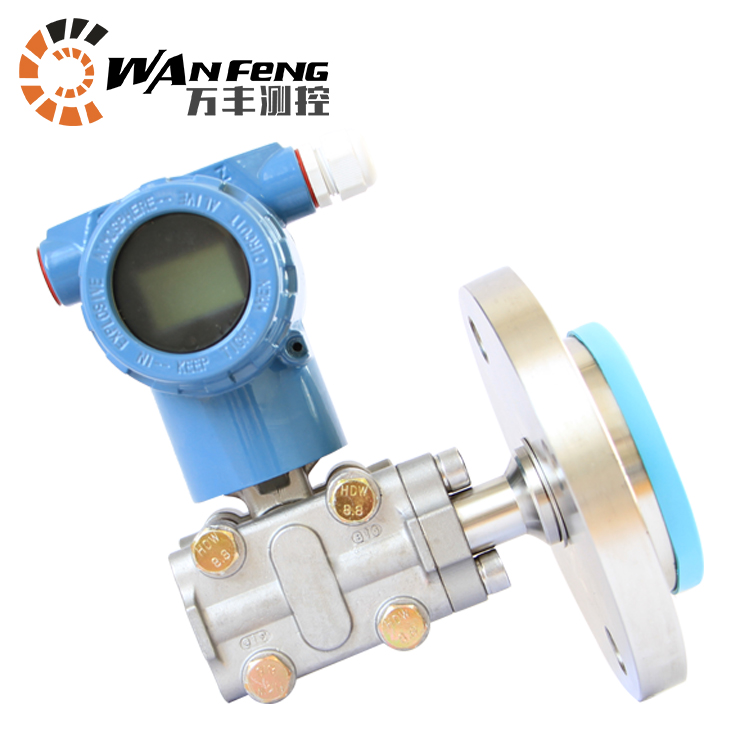

单法兰液位计DN50
单法兰液位计概述
单法兰液位计DN50/80的主体结构与压力变送器相同，为了适应不同的安装需求，本系列变送器具有多种形式的远传装置供用户选择。该产品**应用于石油、化工、电力、食品、造纸、市政工程等行业。

二、单法兰液位计（变送器）测量原理：
的测量原理是由测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。
三、单法兰液位计应用介质：
1、高温下粘稠介质；
2、易结晶的介质；
3、带有固体颗粒或悬浮物的沉淀性介质；
4、强腐蚀或剧毒性介质；
5、可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作；
6、连续*测量界面和密度；
7、远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况；
8、卫生清洁要求很高的场合；
9、如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准，并且应便于冲洗，以防止不同批量介质的交叉污染。
四、单法兰液位计（变送器）性能特点：
1、逐台进行模拟“在线运行"考核，保证变送器在极限环境温度、介质温度和工作压力（包括正压或真空）下，稳定而可靠地工作。
2、采用“动态型面"远传膜片结构，超载后膜片不会受损；长期工作后精度不会发生变化。
3、选用全熔焊和刚性密封结构的灌充系统，根除了漏油现象的发生。
4、设计新颖的毛细管结合部件，使毛细管得到可靠的保护，在现场使用不易折断。
5、品种、形式和尺寸多样的远传装置，以及丰富的灌充液种类，可以满足各种不同场合的测量需要。
6、可提供各种特殊需要产品，包括高温、高真空、快响应和不等长毛细管（长度≤3米）远传压力变送器。
五、智能型性能特点：
是对压力变送器技术的延伸和发展，根据不同比重的液体在不同高度所产生压力成线性关系的原理，实现对水、油及糊状物的体积、液高、重量的准确测量和传送。
1、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
2、结构简单：无任何可动或弹性元件，因此呆靠性极高，维护量极少。
3、安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。
4、调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。
5、用途**；适用于高温高压、强腐蚀等介质的液位测量。
6、测量范围大，不受贮槽高度的限制。
7、指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。
8、具备本安防爆和隔离防爆能力，可应用于各种危险场所。
9、具有防阻塞型设计可实现对糊状介质液位的测量。
10、精细独特的零点、满程、非线性补偿，保证仪表使用条件范围内的精度，长期稳定性好。
六、单法兰液位计技术指标：
1、输出信号：4～20MA.DC二线制（模拟）二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
2、供电电源：12～45V.DC；
3、负载特性：
电源影响：<0.005%输出量程/V；
负载影响：电源稳定时，无负载影响；
测量精度：调校量程的±0.1%，±0.2标配精度为±0.2%，若选择其他精度请在订货选型时注明；
量程比：10：1或100比1；
阻尼：通常可在0.1～16秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大；
启动时间：<2秒，不需预热。
4、工作环境：环境温度 -29～93℃（模拟放大器）；
29～75℃（数字/智能放大器）；
-29～65℃（带显示表头）；
环境湿度 0～95%。
5、防护特性：防护能力 IP65；
6、防爆类型：隔爆型 Exd II BT4-6；
本安型 Exia II CT5。
7、静压影响：零位误差：±0.5%zui大量程限值，对于32MPa在管道压力下通过调零给予校正。
8、电磁辐射影响：0.05%zui大量程值，接受辐射频率27～500MHz，试验场强3V/m。
9、指示表（%）：液晶数显精度±0.2%。
10、振动影响：任何方向200Hz振动时，±0.05%/g。
11、安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
12、重量：3.9Kg（不包括附件）。

设计及订货须知：

1、变送器型号可根据选型规格表按需要确定。
2、选型规格表中的数字、符号必须填写清楚、准确无误。
3、如有正负迁移，必须注明迁移量数值。
4、差压变送器如需配三阀组，需另行注明。
5、选购远传变送器时，还应根据不同远传法兰选型表按需确定。
6、如果远传变送器要在真空场合和高温场合下使用，订货时要特殊标明。
7、接触介质O形密封环的材料有橡胶和氟橡胶等。
8、无特殊注明，出厂时灌充液为硅油。
　
