电池供电涡轮流量计，24V+电池双供电

电池供电涡轮流量计传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。

液体涡轮流量计采用*的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的*智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

WFLWGY-B型：供电电源采用3.2V10AH锂电池（可连续运行4年以上）；无信号输出功能。

WFLWGY-C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。

工作原理：

液体涡轮流量计当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。

电池供电液体涡轮流量计技术参数：

执行标准	涡轮流量传感器（JB/T9246-1999）
仪表口径（mm）及连接方式	4、6、10、15、20、25、32、40、50、65、80采用螺纹连接
精度等级	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10；1:15；1:20
传感器材质	304不锈钢、316（L）不锈钢等
使用条件	介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ 相对湿度：5%～90% 大气压力：86Kpa～106Kpa
信号输出功能	脉冲信号、4～20mA信号
通讯输出功能	RS485通讯、HART协议等
工作电源	外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20*1.5
防爆等级	ExiaIICT4或ExdIIBT6
防护等级	IP65或更高（可订制）

涡轮流量计（甲醇流量计）产品特点

.高*度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；

.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的*度，在贸易结算中是优先选用的流量计；

.输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；

.可获得很高的频率信号（3~4kHz），信号分辨力强；

.范围度宽，中大口径可达1:20，小口径为1:10；

.结构紧凑轻巧，安装维护方便，流通能力大；

.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；

.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

流量计产品分类：

1．按仪表功能分类，LWGY系列涡轮流量计可分为2大类，即：

■涡轮流量传感器/变送器

■智能一体化涡轮流量计

2．功能说明

涡轮流量传感器/变送器

该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

该类涡轮流量产品均分为基本型和防爆型（ExdIIBT6）两种，按照不同的输出信号，该类产品可分为LWGY-N型和LWGY-A型

LWGY-A型变送器：24VDC供电，二线制4-20mA 输出，信号传输距离≤1000。

测量范围及工作压力

仪表口径（mm）	正常流量范围（m³/h）	扩展流量范围（m³/h）	默认安装方式及耐压等级	可选安装方式及默认耐压等级	特制耐压等级（MPa）
DN4	0.04～0.25	0.04～0.4	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25
DN6	0.1～0.6	0.06～0.6	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25
DN10	0.2～1.2	0.15～1.5	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25
DN15	0.6～6	0.4～8	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN20	0.8～8	0.45～9	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN25	1～10	0.5～10	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN32	1.5～15	0.8～15	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN40	2～20	1～20	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN50	4～40	2～40	法兰安装、2.5Mpa	螺纹连接、6.3MPa	4.0、6.3、12、16、25
DN65	7～70	4～70	法兰安装、1.6Mpa	螺纹连接、6.3MPa	4.0、6.3、12、16、25
DN80	10～100	5～100	法兰安装、1.6Mpa	螺纹连接、6.3MPa	4.0、6.3、12、16、25
DN100	20～200	10～200	法兰安装、1.6Mpa		4.0、6.3、12、16、25
DN125	25～250	13～250	法兰安装、1.6Mpa		2.5、4.0、6.3、12、16
DN150	30～300	15～300	法兰安装、1.6Mpa		2.5、4.0、6.3、12、16
DN200	80～800	40～800	法兰安装、1.6Mpa		2.5、4.0、6.3、12、16

公称通径（mm）	L(mm)	G	K（mm）	D（mm）	n（孔数）
4	225	G1/2
6	225	G1/2
10	345	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150	G5/2	Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

产品分类

产品图片
仪表型号	LWGY-N2		LWGY-A		LWGY-E
信号输出	脉冲		4-20mA		4-20mA/脉冲
供电电源	+24VDC±15%	+24VDC±15%	24VDC±15%	24VDC±15%	24VDC±15%
精度等级	1.0～0.5级		1.0～0.5级		1.0～0.5级
测量范围	标准量程		标准量程		标准量程或扩展量程
显示器	无		无		有
通讯接口	无		无		可选RS485
通讯协议	无		无		Moubus HART
仪表材质	不锈钢		不锈钢		不锈钢
防爆等级	无		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防护等级	IP60		IP65		IP65
整机功耗	< 1W		< 1W		< 1W
仪表通经	DN4～DN250		DN4～DN250		DN4～DN250
介质温度	-20℃～120℃		-20℃～120℃		-20℃～120℃
环境温度	-30℃～60℃		-30℃～60℃		-30℃～60℃

四、仪表选型

型&emsp; 号								说明
WF-LWGY-	□	/□	/□	/□	/□	/□	/□	说明
公称通径	4							4mm
	6							6mm
	10							10mm
	15							15mm
	20							20mm
	25							25mm
	32							32mm
	40							40mm
	50							50mm
	65							65mm
	80							80mm
	100							100mm
	125							125mm
	150							150mm
	200							200mm
类型		N						传感器型:+12V或24V供电,输出三线制脉冲信号
		A						变送器型:+24V供电,输出二线制4～20mA
		B						智能型：锂电池供电,现场显示无信号输出
		C						智能型：+24V供电,现场显示并输出二线制4～20mA
		C1						智能型：+24V供电,现场显示并带有RS485通讯协议
		C2						智能型：+24V供电,现场显示并带有HART通讯协议
精度等级			5					0.5级
			10					1.0级
			2					0.2级(协商订货，生产周期较长)
涡轮类型				W				扩展测量范围
涡轮类型				S				标准测量范围
防&emsp; 爆					S			304不锈钢
防&emsp; 爆					L			316（L)不锈钢
材&emsp; 质						N		非防爆型
材&emsp; 质						E		防爆型，ExdIIBT6
压力等级							N	常规(参照表2）
压力等级							H(x)	高压(参照表2）

注:DN15～DN40常规为螺纹连接,如希望采用法兰连接,请在“公称通径”后加“(FL)”例如:选用一台法兰连接式防爆型涡轮流量计测量柴油,管道为DN40,现场需要显示并远传电流信号,要求精度0.5级,304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为:WF-LWGY-40(FL)/C/05/S/S/E/H16。

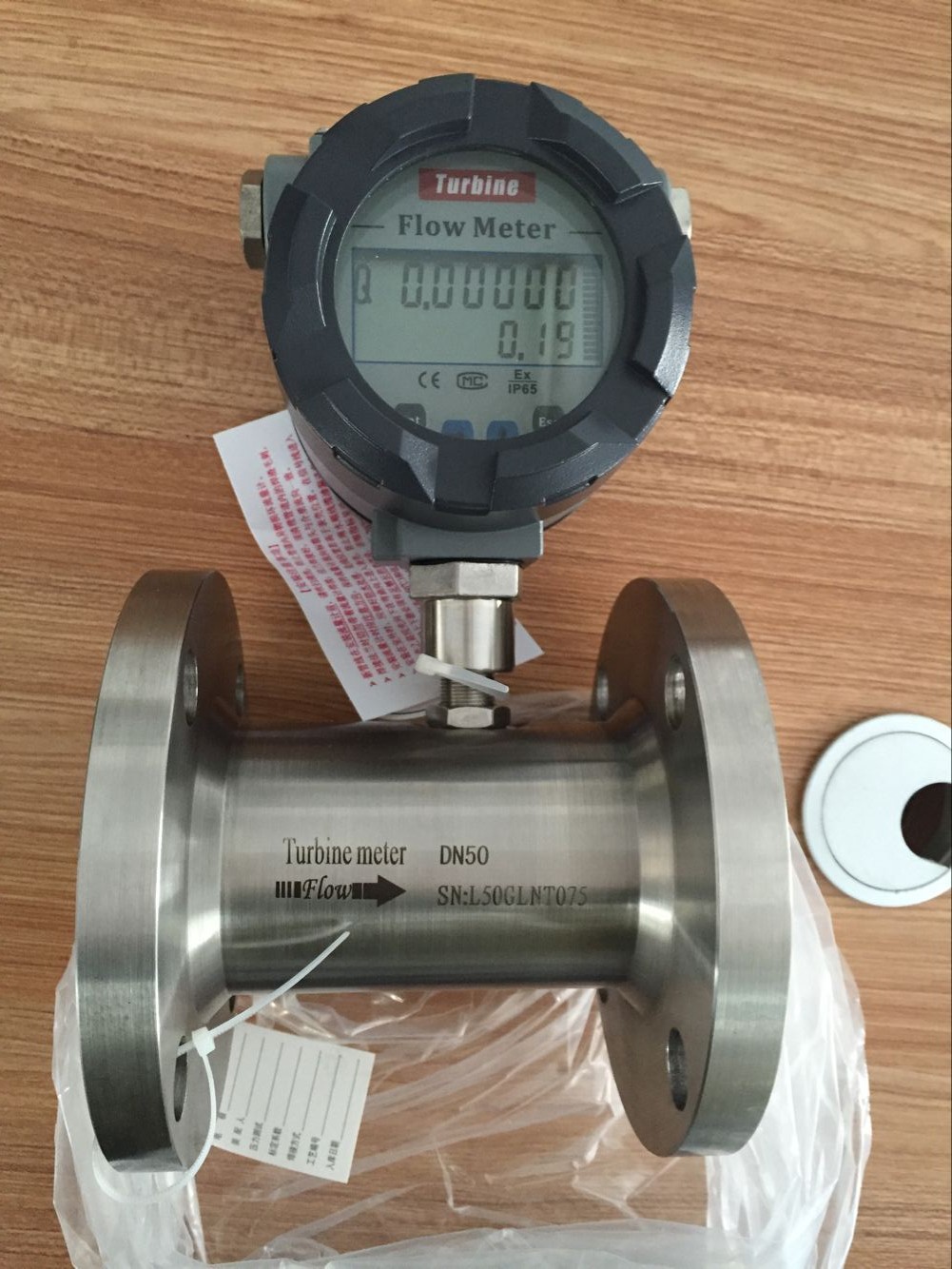

电池供电液体涡轮流量计DN50价格，厂家

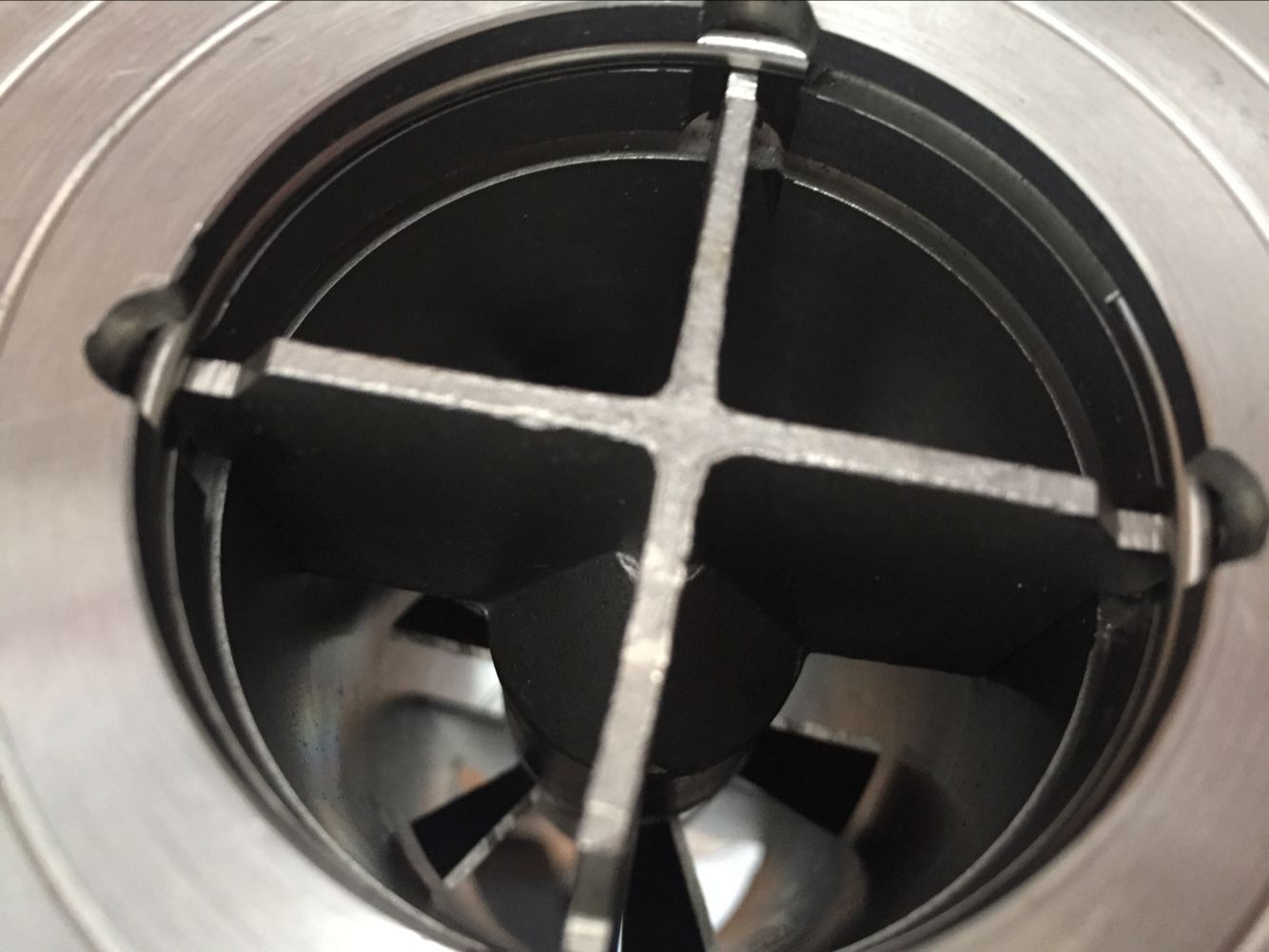

液体涡轮流量计本体结构

　
