- 投入式液位计安装要求和使用注意事项（转）
- 2020-06-15

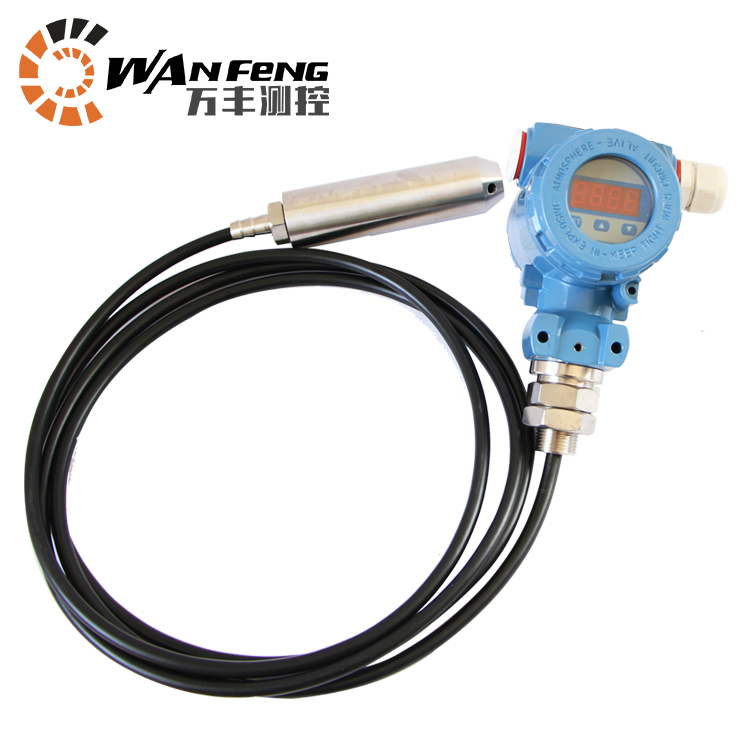

- 投入式液位计是根据测量液体的静态压力与此所测量液体介质的高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，通过增加温度补偿和线性校正，此所测量物理量变化转换成为4-20mADC标准电流信号输出，通过此标准信号便可以在指示器观测或者进行远程控制。投入式液位计的较大的方便之处在于其传感器部分可以直接投入到液体中，变送器部分则可以通过加装支架或者直接使用法兰即可以连接，安装使用极为方便。投入式液位变送器**应用于石油、化工、电厂、城市供排水、水文勘探等领域的水位和液位的测量与控制。
投入式液位计安装要求
在敞口的容器中测量静态液位时，把液位计直接投入到容器底部，在容器开口处用尼龙带或三脚可调安装架等将电缆线（接线盒）固定即可。在流动的液体中测量液位时，因介质波动较大，可以在液体中插入一根Φ45mm的钢管，同时在水流方向的反面不同高度的管壁上打若干小孔，使液体流入管内。另一种方法是在液体底部加装阻尼装置，以过滤泥沙和消除动态压力和波浪对测量的影响。
投入式液位计使用维护注意事项
1、投入式液位计采用电容测量原理，探极的外绝缘层可根据不同的介质相应的绝缘材料（如选用耐高温、耐腐蚀、抗老化且化学稳定性极高的聚四氟乙烯材料），正常工作中与被测液体之间处于绝缘状态。安装时一定注意保护好探极线的外绝缘层，一旦损伤，将导致使用缩短或安装失败。探极线安装结束后，使其全部浸入液体时，探极线与液体（或金属容器外壁）的绝缘电阻应>20M（用数字万用表20M测量），测量绝缘电阻时，应将探极线与变送器的连接暂时断开。
2、液位计露天安装时，探极线不能裸露于容器外，以免雨天探极线着水出现测量误差。
3、液位计的外壳或接线盒下部的不锈钢过程连接部件，必须可靠与容器外壁连接（接地），其接触电阻不能大于2。
4、在正常工作中，探极线在容器内不能有较大的摆动幅度，否则会出现信号不稳定现象。
5、探极线安装时，应尽量远离容器内壁，较小距离不能<100mm。当受条件限制，距离<100mm时，探极线与容器的距离必须保证相对固定。
6、对单线软探极，多余部分可通过过程联接件上端拉出后剪掉，然后拧紧押金螺栓，而双绞线探极，多余部分可盘扎在被测液面以上，不允许将多余部分盘绕在容器底部或有效测量段。
7、在容器内有搅拌或液体可能产生大量气泡时，为保护探极线和避免液体波动及气泡而产生的虚假液位，可在容器内装置已内径>80mm金属或非金属管，管的下端应开口获流进液孔，液面以下留排气孔，使用金属管时，应保证探极线在管内位置相当稳定，必要时对探极线加支撑拉直。
8、使用中发现异常，应关掉电源，停止使用，进行检查或直接向企业技术部联系。
9、接供电电源时应严格按照工厂提供的产品安装接线说明进行连接。
10、液位变送器运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
-
