电磁流量计（脱硫脱硝用流量计，流量表，计量表）概述：

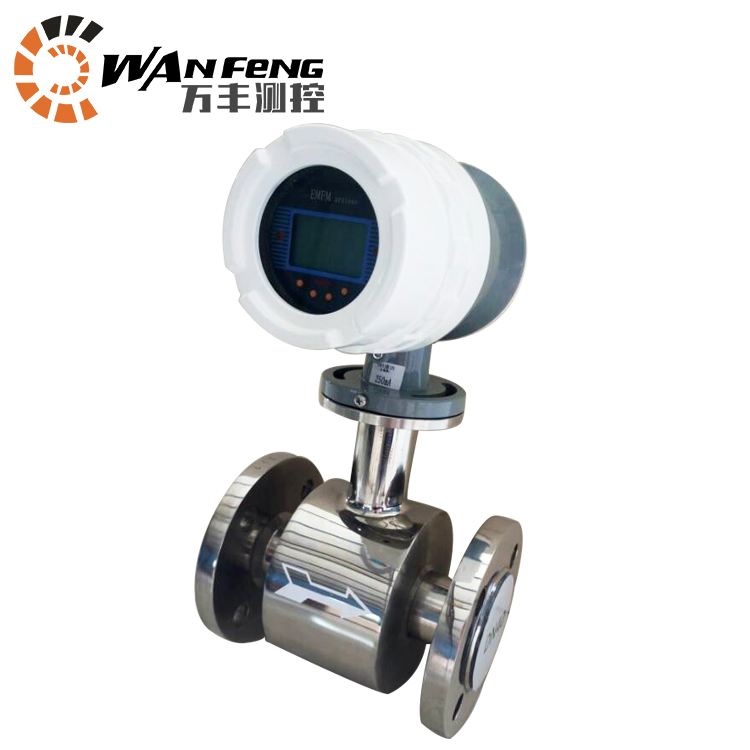

智能电磁流量计由传感器和智能信号转换器组成，根据转换器与传感器的装配形式可分为一体式和分体式二种结构。
一体式: 转换器与传感器直接装配成一个整体，不可分离。常用于环境状况较好的现场。

分体式: 转换器通过一根专用电缆与传感器组成一台产品，传感器安装在现场，转换器安装在条件较好的场所。常用于环境状况较差的现场，如地井里，高温旁，人员不便到达的地方。

电磁流量计（脱硫脱硝流量计，流量表，计量表）选型说明

正确的选用电磁流量计是保证用好电磁流量计的前提条件，选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径、流量范围、衬里材料、电极材料和输出电流等，都能适应被测流体的性质和流量的要求。

可测量的流体：

由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的，严格的说，除了高温流体之外，只要电导率大于5μs/cm的任何流体都能选用相应的电磁流量计来测量流体，因此不导电的气体、蒸汽、油类、丙铜等物质不能选用电磁流量计来测量流量。

传感器口径的确定：

流量计使用流速*好在0.1—15m/s范围内，此时流量计口径可选择与用户管道口径一致。使用流速低于0.1m/s时*好在仪表部位局部提高流速，采用缩管方式：

异径管的中心锥角不小于150时，可把异径管视为直管段的一部分。

电磁流量计口径的选择

一.金属管浮子流量计（脱硫脱硝用）概述
金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表，具有体积小、检测范围大、使用方便的特点，金属浮子流量计可用于检测各类液体、气体的流量，特别适用于低流速、小流量的介质流量的测量。金属浮子流量计由测量管、浮子和指示器组成，浮子在测量管中自由的上下移动，改变管道中的流通面积，随着流量大小的变化，浮子在测量管中的垂直位置也发生相应的变化，通过磁性的传递系统将浮子位置准确传递到指示器的刻度盘上，指示流量值的变化。LZ系列金属浮子流量计分就地指示型和智能远传型，具有指针显示瞬时流量，液晶显示瞬时、累计流量，标准4～20mA电流输出，上、下限报警，RS485，HART协议输出等多种功能，为不同的用户提供了广阔的选择空间。

。
三、脱硫脱硝用金属管浮子流量计特点
●工作可靠，维护量少，使用寿命长
●1：10的较宽的量程比
●全金属结构，坚固稳定，适合高温、高压、强腐蚀性介质
●*磁耦合传感器保证信号传输稳定可靠
●适合低流速小流量的介质流量的测量
●可加装磁过滤器
●智能型可选现场瞬时和累积流量显示
●可选二线制、电池供电方式
●可带保温、夹套设计

四、 远传金属管浮子流量计技术参数
测量范围:水（20℃）1-200000 l／h 空气（20℃，0．1013MPa）0．03－4000m3／h 参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：zui高可达400℃
介质粘度：DN15: <(f15.1-f15.3)<>
<(f15.4-f15.8)<>
DN25: <<>
DN50-DN150: <<>
环境温度：液晶型－30℃－+85℃
指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20＊1．5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC）
交流型：85－265VAC 50HZ
电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（zui大100mA@30VDC内部阻抗100欧）
特殊型：继电器输出（触点容量zui大5A@250VAC）
脉冲输出：累积脉冲输出，zui小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
