浆料液位计

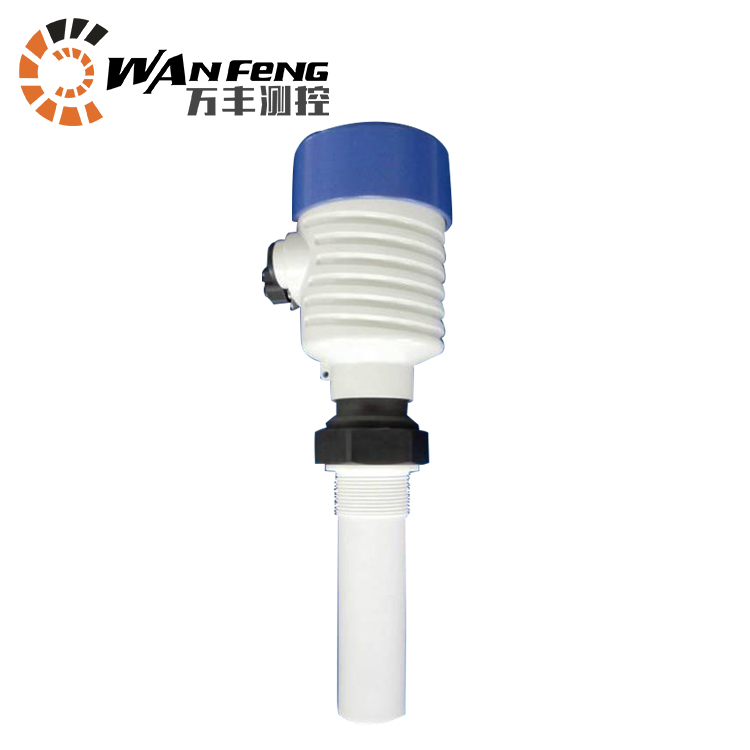

浆料用液位计（雷达液位计）简介
     WF系列智能雷达液位计是*的雷达式物位测量仪表，测量距离*大30米，可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4-20mA模拟信号。

浆料用液位计（雷达液位计）应用
    ◆ 采用*的非接触式测量
    ◆ 采用极其稳定的材料制造
    ◆ 测量液体、固体介质的物位
    ◆ 可以测量所有介电常数>1.8的介质
    ◆ 测量范围0…20m(可以扩展到30米)
    ◆ 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
    ◆ 4-20mA输出或数字型信号输出
    ◆ 分辨率1mm
    ◆ 不受噪音、蒸汽、粉尘、真空等工况影响
    ◆ 不受介质密度、粘稠度和温度的变化的影响
    ◆ 过程压力可达4MPa
◆ 过程温度可达250℃

雷达液位计原理
     由电子单元产生微波脉冲，经传感器发射并接收。雷达脉冲波以光速运行，运
    行时间可以通过电子部件被转换成物位信号。这是一种可以确保极短时间内稳定和
    *测量的特殊的时间延伸方法。
     即使在工况较复杂的情况下，存在虚假回波，用*新的微处理技术和调试软件
也可以准确的识别出物位的回波。

输入
传感器接收反射的微波脉冲并将其传给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
    D=C×T/2    (其中C为光速)
因空罐的距离E已知，则物位L为：
    L=E－D

输出

通过输入空罐高度E (＝零点)，满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4…20mA输出。

导波雷达液位计原理
WF系列导波雷达物位计是基于时间行程原理的电磁波测距系统。仪表探头发出的1GHz的微功率电磁波信号沿着探测组件(探杆或探测缆绳)以光速进行传播。当电磁波接触到被测物质表面时，由于介电常数发生突变，电磁波被反射回来。反射回来的电磁波沿着探测组件传播，并返回到仪表探头。电磁波的发射与接收的时间间隔与仪表探头到被测介质的距离成正比，由此能够计算出仪表探头到被测介质表面的距离。

导波雷达液位计优点和优势
相对于超声波原理仪表而言，导波雷达物位计不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响，测量结果稳定可靠。
相对于非接触方式雷达物位计而言，导波雷达物位计电磁波信号沿着探测组件(探杆或探测缆绳)进行传播，所以受到测量环境中水蒸气和粉尘等因素的影响较小。沿着探测组件进行传播的微波信号对于波动的界面仍然具有同样的反射性能，所以几乎不受物料波动影响。接触性测量方式使得信号反射能力更强，可以测量介电常数更低的介质。接触测量方式使得信号反射更可靠，从而不会出现失波现象。
相对于电容式物位计而言，无需空罐满罐标定，直接使用，现场操作简便。测量结果不受介电常数变化影响。当被测介质是成分不清楚或者是成分比例随时改变的混合物时，也能够进行可靠测量。
相对于磁翻板、磁致伸缩、重锤、钢带或浮球等液位计而言，导波雷达物位计不依赖机械运动进行测量，没有活动部件，可靠性高，寿命长。

1.2导波雷达液位计应用举例
一.3.1 液体容器液位测量
WF系列导波雷达物位计是非腐蚀性液体液位测量的理想解决方案。独特的探头设计使得测量信号更强，从而测量结果更可靠、更稳定。独特的探头设计使得盲区更小可以对尺寸更小的容器进行测量。独特的探头设计使得探头尺寸更小，从而现场开口尺寸更小更方便现场安装。同轴结构的探测组件非常适合测量小介电常数的低粘度液体。同轴结构的探测组件也非常适合应用在对测量精度要求非常高的情况。测量结果与被测介质的密度、温度、压力、泡沫、介电常数等特性无关。

一.3.2   固体容器料位测量
WF导波雷达物位计是为固体测量而设计的。尺寸加大的传感器可以经受更大的拉力。探杆和探测缆绳都具有加粗设计，更耐磨损。由于细颗粒和粉末状固体对缆绳的拉力和磨损较小，导波雷达对细颗粒和粉末状固体料位测量具有良好的效果。导波雷达独特的防松脱设计将固体测量坠缆的危险降到*低。
一.3.3   酸碱溶液液位测量
WF系列导波雷达物位计是为腐蚀性液体测量而设计的。探头和仪表法兰由PFA材料完全包覆。是腐蚀性液体测量的理想解决方案。
一.3.4   食品加工或制药容器液位测量
WF系类导波雷达物位计同时也是对于食品加工和制药容器液位测量的理想选择。探测组件由食品安全级材料PFA或者PTFE全部包覆的8300，完全满足食品卫生安全要求。
一.3.5   立管和旁通管方式液位测量

立管和旁通管的使用可以解决搅拌扇叶对导波探测组件造成的影响经常见于化工反应容器，比如石化行业。当然在这种测量环境中，导波雷达的测量具有很多的优势。立管和旁通管能够增强导波雷达接收信号的强度。旁通管的侧面连接开口，罐内沉淀物或腐蚀性物质对测量结果都不会有影响。产品能够在高达300℃的环境下进行测量，即使是标准产品，也能够在150℃的环境下进行测量。
　
