污水流量计DN50

污水用流量计DN50mm（电磁流量计）可用来测量封闭管道中导电液体的体积流量，如水、污水、泥浆、矿浆、酸、碱、盐液体及食品浆液等。在制药，造纸，印染纺织，新能源，化工、冶金、焦化、水利工程、污水处理等行业中**应用。

仪表结构简单、可靠，无可动部件，工作寿命长。无截流阻流部件，不存在压力损失和流体堵塞现象。无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti,TA等电极材料的不同组合可适应不同介质的需要

污水用流量计DN50mm（电磁流量计）概述：

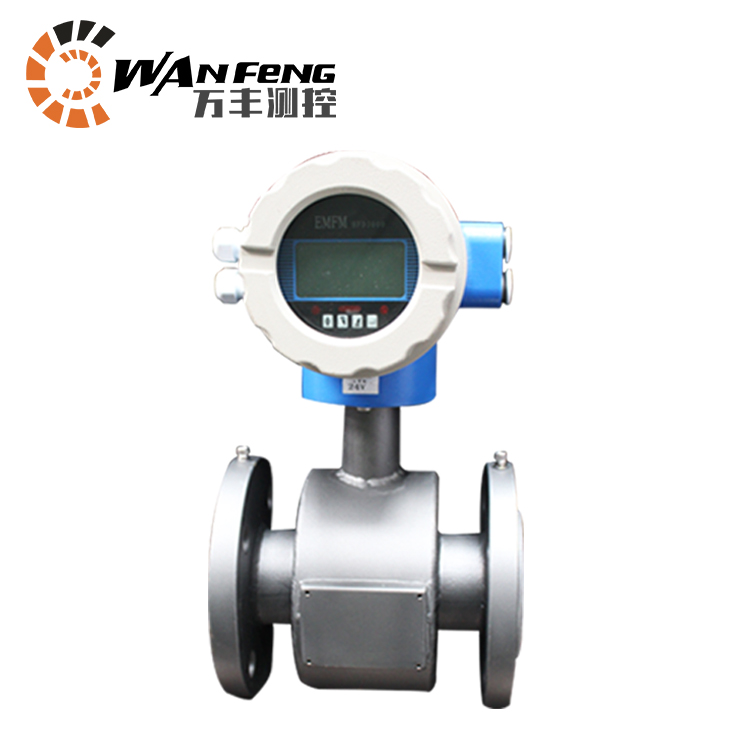

智能电磁流量计由传感器和智能信号转换器组成，根据转换器与传感器的装配形式可分为一体式和分体式二种结构。
一体式: 转换器与传感器直接装配成一个整体，不可分离。常用于环境状况较好的现场。

分体式: 转换器通过一根专用电缆与传感器组成一台产品，传感器安装在现场，转换器安装在条件较好的场所。常用于环境状况较差的现场，如地井里，高温旁，人员不便到达的地方。

电磁流量计选型说明

正确的选用电磁流量计是保证用好电磁流量计的前提条件，选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径、流量范围、衬里材料、电极材料和输出电流等，都能适应被测流体的性质和流量的要求。

可测量的流体：

由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的，严格的说，除了高温流体之外，只要电导率大于5μs/cm的任何流体都能选用相应的电磁流量计来测量流体，因此不导电的气体、蒸汽、油类、丙铜等物质不能选用电磁流量计来测量流量。

传感器口径的确定：

流量计使用流速*好在0.1—15m/s范围内，此时流量计口径可选择与用户管道口径一致。使用流速低于0.1m/s时*好在仪表部位局部提高流速，采用缩管方式：

异径管的中心锥角不小于150时，可把异径管视为直管段的一部分。

电磁流量计口径的选择

公称通径(mm)	可测量范围（m3/h）	公称通径(mm)	可测量范围（m3/h）
DN10	0.08～2.82	DN 300	76～2543
DN 15	0.19～6.35	DN 350	103～3461
DN 20	0.33～11.34	DN 400	1355～4521
DN 25	0.52～17.66	DN 450	171～5722
DN 32	0.86～29.93	DN 500	211～7065
DN 40	1.35～45.21	DN 600	305～10173
DN 50	2.12～70.65	DN 700	415～13847
DN 65	3.58～119	DN 800	542～18086
DN 80	5.43～180	DN 900	686～22890
DN 100	8.48～282	DN 1000	847～28260
DN 125	13.25～441	DN 1200	1221～40694
DN 150	19.08～635	DN 1400	1662～55389
DN 200	33.91～1130	DN 1600	2171～72345
DN 250	52.99～1766	DN 1800	2747～91562

电磁流量计衬里的选择

衬里材料	主要性能	高介质温度		适用范围
衬里材料	主要性能	一体型	分离型	&emsp;
聚四氟乙烯（F4)	是化学性能稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐氟化氯、高温氟化氯、高流速液氟、液氧、自氧的腐蚀。	70℃	100℃ 150℃ (需特殊订货)	1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
聚全氟乙丙烯（F46)	同F4，耐磨性、抗负压能力高于F4。		同上	&emsp;
聚氟合乙烯（Fs)	适用温度上限较聚四氟乙烯低，但成本也较低。		80℃	&emsp;
聚氯丁橡胶	1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。		80℃ 120℃ (需特殊订货)	水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶	1、耐磨性能极强。 2、耐腐蚀性能较差。		80℃	中性强磨损的矿浆、煤浆、泥浆

&emsp;&emsp;进口保护法兰和接地法兰(或接地环)的选择

法兰种类	适用范围
接地法兰(或接地环)	适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。
进口保护法兰	当介质有强磨损性时选用。

电磁流量计电极的选择

电极材料	耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti	用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
哈氏合金B	对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fc＋、Cu＋下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀
钛	能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋、Cu＋)时，则腐蚀大为降低。
钽	具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。
铂／钛合金	几乎能耐一切化学介质，但不适用于王水和铵盐。
不锈钢涂覆碳化钨	用于无腐蚀性，强磨损性的介质。
注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

　
