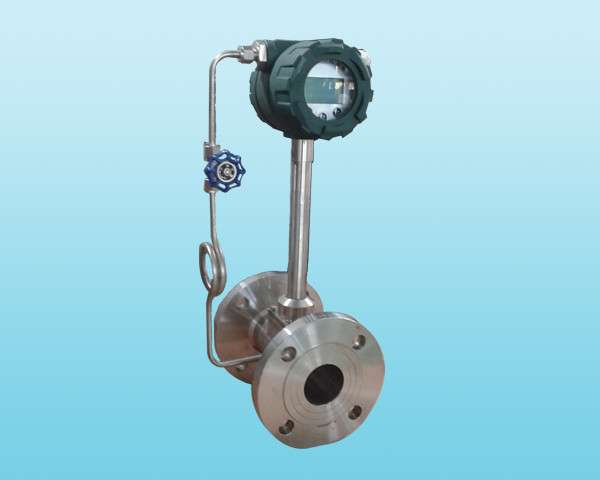

一、蒸汽流量计DN32mm(一体分体式温压补偿，卡装式/法兰连接）的概述

    带温压补偿型一体式蒸汽涡街流量计是根据卡门涡街理论。卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可以算出瞬时流量。

    压电式涡街流量计：应力式涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测，流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。结构简单牢固，无运动磨损部件，使用寿命长，测量精度高，量程宽，阻力损失小。

    电容式涡街流量计：电容式涡街流量传感器的探头是由一对差动电容组成。旋涡发生体产生的旋涡作用力交替作用在探头两侧，使探头内的差动电容发生差值变化，经放大器转换成流量电脉冲信号。独特的内部结构使探头具有良好的抗振性能和可测*小流量。探头电容极板的基体，采用进口陶瓷在一千多度的高温下成型，故抗高温性能好，核心部件的工艺、结构使可靠性更高。智能传感器具有气、液通用性，通频带自动跟踪，无须电位器或拨动开关调整频带和灵敏度，无零漂移，量程自由设定，真正实现了现场免调试。该电路对不同振动频率有抑制作用，增强抗振性能、有线性化功能。

    **应用于石油、化工、冶金、机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单向流体的工艺计量和节能管理。

二、蒸汽流量计DN32mm(一体分体化温压补偿，卡装式/法兰连接）的产品特点

1、采用低功耗CPU中央处理器和液晶显示，功耗低。
2、安装简便，维护十分方便，检定周期长，一般为两年。

3、结构简单牢固，无可动部件，长期运行十分可靠。

4、量程范围宽:正常范围1∶10，量程比可达1∶15。

5、压力损失小，运行费用低，更具节能意义。

6、在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数。

7、可现场显示，也可远距离传输，还可与计算机控制系统联网。

8、检测探头不直接接触被测介质，性能更稳定。

9、温压补偿一体化设计、电流输出均为光电隔离型，具有良好的抗共模干扰抑制能力。

三、智能涡街流量计的技术参数

1、温度范围:压电式:-25℃～+350℃      电容式:-40℃～+450℃

2、连接方式:DN15～DN300为法兰卡装式或法兰连接式,DN300～DN1000为插入式,DN1000以上可特

  殊订货
3、流速范围:蒸汽:7m/s～70m/s     液体：0.7m/s～7m/s      气体：5 ～35m/s
4、压力规格:PN1.6MPa;   PN2.5MPa;   PN4.0MPa,更高压力规格可特殊定做

5、压力损失系数:Cd≤2.6

6、准 确 度:法兰卡装式、法兰连接式:0.5级、1.0级、1.5级 插入式：1.5级、2.5级

7、供电电压:传感器:DC12V或DC24V      变送器:DC24V

       现场显示型：DC24V、DC12V或3.6V锂电池

8、输出信号:传感器:脉冲频率信号2～3000Hz     低电平≤1V    高电平≥6V

      变送器：两线制4～20mA.DC电流信号

9、抗震性能:压电式≤0.2g                       电容式≤2.0g

10、环境温度:传感器:-30℃～+65℃       变送器:现场显示-10℃～+50℃

11、环境湿度:相对湿度5～85%RH

12、信号远传距离:≤500m

13、直管段长度:上游≥10D                   下游≥5D

14、防爆等级: Exia IICT2-T5本安防爆

15、防护等级：普通型IP65        潜水型IP68

16、仪表材质:仪表外壳采用铝合金,表体部分采用不锈钢304材质,也可根据用户要求采用特殊材质。

四、一体化温压补偿涡街流量计的产品选型

1、明确管道内径、测量介质名称、介质状态、工作压力、工作温度、工艺流量范围（*小、正常、*工况流量m³/h）非工况流量可根据用户提供参数定做。

2、根据上述参数查阅流量范围参考表，选择管径的大小，使用的*流量应不小于流量计额定*流量的50%。
