管道式水流量计

管道式水流量计（电磁流量计）可用来测量封闭管道中导电液体的体积流量，如水,自来水，冷却水，循环水，清水,新鲜水、污水、泥浆、矿浆、酸、碱、盐液体及食品浆液等。在制药，造纸，电镀，印染纺织，养猪厂养殖屠宰，化工、冶金、焦化、水利工程、污水处理等行业中**应用。

仪表结构简单、可靠，无可动部件，工作寿命长。无截流阻流部件，不存在压力损失和流体堵塞现象。无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti,TA等电极材料的不同组合可适应不同介质的需要

管道式水流量计（电磁流量计）概述：

智能电磁流量计由传感器和智能信号转换器组成，根据转换器与传感器的装配形式可分为一体式和分体式二种结构。

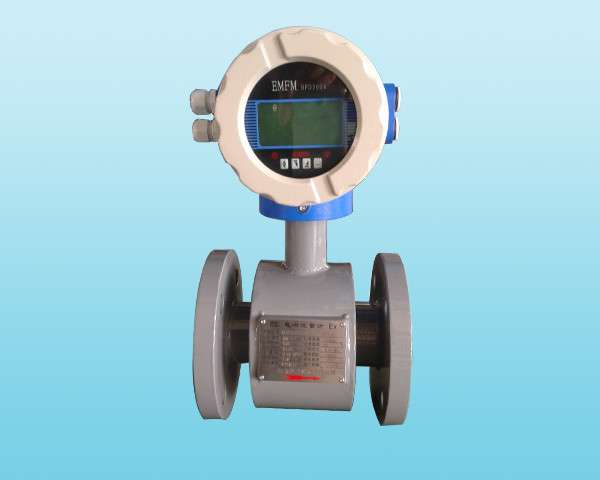

一体式: 转换器与传感器直接装配成一个整体，不可分离。常用于环境状况较好的现场。

分体式: 转换器通过一根专用电缆与传感器组成一台产品，传感器安装在现场，转换器安装在条件较好的场所。常用于环境状况较差的现场，如地井里，高温旁，人员不便到达的地方。

电磁流量计选型说明

正确的选用电磁流量计是保证用好电磁流量计的前提条件，选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径、流量范围、衬里材料、电极材料和输出电流等，都能适应被测流体的性质和流量的要求。

可测量的流体：

由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的，严格的说，除了高温流体之外，只要电导率大于5μs/cm的任何流体都能选用相应的电磁流量计来测量流体，因此不导电的气体、蒸汽、油类、丙铜等物质不能选用电磁流量计来测量流量。

传感器口径的确定：

流量计使用流速*好在0.1—15m/s范围内，此时流量计口径可选择与用户管道口径一致。使用流速低于0.1m/s时*好在仪表部位局部提高流速，采用缩管方式：

异径管的中心锥角不小于150时，可把异径管视为直管段的一部分。

电磁流量计口径的选择

公称通径(mm)	可测量范围（m3/h）	公称通径(mm)	可测量范围（m3/h）
DN10	0.08～2.82	DN 300	76～2543
DN 15	0.19～6.35	DN 350	103～3461
DN 20	0.33～11.34	DN 400	1355～4521
DN 25	0.52～17.66	DN 450	171～5722
DN 32	0.86～29.93	DN 500	211～7065
DN 40	1.35～45.21	DN 600	305～10173
DN 50	2.12～70.65	DN 700	415～13847
DN 65	3.58～119	DN 800	542～18086
DN 80	5.43～180	DN 900	686～22890
DN 100	8.48～282	DN 1000	847～28260
DN 125	13.25～441	DN 1200	1221～40694
DN 150	19.08～635	DN 1400	1662～55389
DN 200	33.91～1130	DN 1600	2171～72345
DN 250	52.99～1766	DN 1800	2747～91562

电磁流量计衬里的选择

衬里材料	主要性能	高介质温度		适用范围
衬里材料	主要性能	一体型	分离型	&emsp;
聚四氟乙烯（F4)	是化学性能稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐氟化氯、高温氟化氯、高流速液氟、液氧、自氧的腐蚀。	70℃	100℃ 150℃ (需特殊订货)	1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
聚全氟乙丙烯（F46)	同F4，耐磨性、抗负压能力高于F4。		同上	&emsp;
聚氟合乙烯（Fs)	适用温度上限较聚四氟乙烯低，但成本也较低。		80℃	&emsp;
聚氯丁橡胶	1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。		80℃ 120℃ (需特殊订货)	水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶	1、耐磨性能极强。 2、耐腐蚀性能较差。		80℃	中性强磨损的矿浆、煤浆、泥浆

&emsp;&emsp;进口保护法兰和接地法兰(或接地环)的选择

法兰种类	适用范围
接地法兰(或接地环)	适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。
进口保护法兰	当介质有强磨损性时选用。

电磁流量计电极的选择

电极材料	耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti	用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
哈氏合金B	对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fc＋、Cu＋下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀
钛	能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋、Cu＋)时，则腐蚀大为降低。
钽	具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。
铂／钛合金	几乎能耐一切化学介质，但不适用于王水和铵盐。
不锈钢涂覆碳化钨	用于无腐蚀性，强磨损性的介质。
注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

智能液体涡轮流量计（测水流量计）产品概述

&emsp;&emsp;LWGY系列液体涡轮流量计具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点，**用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m²/s的液体，对于运动粘度大于5×10-6m²/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。可测介质：纯化水，去离子水，甲醇，乙醇（酒精），软化水，除盐水（脱盐水），二氯甲烷，NMP等纯净介质.

智能液体涡轮流量计（测水流量计）产品特点

高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的*度，在贸易结算中是优先选用的流量计；
输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；
可获得很高的频率信号（3～4kHz），信号分辨力强；
范围度款，中大口径可达1:20，小口径为1:10；
结构紧凑轻巧，安装维护方便，流通能力大；
适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等;
可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

液体涡轮流量计技术参数：

执行标准	涡轮流量传感器（JB/T9246-1999）
仪表口径（mm）及连接方式	4、6、10、15、20、25、32、40、50、65、80采用螺纹连接
精度等级	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10；1:15；1:20
传感器材质	304不锈钢、316（L）不锈钢,PE等
使用条件	介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ 相对湿度：5%～90% 大气压力：86Kpa～106Kpa
信号输出功能	脉冲信号、4～20mA信号
通讯输出功能	RS485通讯、HART协议等
工作电源	外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20*1.5
防爆等级	ExiaIICT4或ExdIIBT6
防护等级	IP65或更高（可订制）

液体涡轮流量计测量范围及工作压力

仪表口径（mm）	正常流量范围（m³/h）	扩展流量范围（m³/h）	默认安装方式及耐压等级	可选安装方式及默认耐压等级	特制耐压等级（MPa）
DN4	0.04～0.25	0.04～0.4	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25
DN6	0.1～0.6	0.06～0.6	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25
DN10	0.2～1.2	0.15～1.5	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25
DN15	0.6～6	0.4～8	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN20	0.8～8	0.45～9	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN25	1～10	0.5～10	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN32	1.5～15	0.8～15	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN40	2～20	1～20	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN50	4～40	2～40	法兰安装、2.5Mpa	螺纹连接、6.3MPa	4.0、6.3、12、16、25
DN65	7～70	4～70	法兰安装、1.6Mpa	螺纹连接、6.3MPa	4.0、6.3、12、16、25
DN80	10～100	5～100	法兰安装、1.6Mpa	螺纹连接、6.3MPa	4.0、6.3、12、16、25
DN100	20～200	10～200	法兰安装、1.6Mpa		4.0、6.3、12、16、25
DN125	25～250	13～250	法兰安装、1.6Mpa		2.5、4.0、6.3、12、16
DN150	30～300	15～300	法兰安装、1.6Mpa		2.5、4.0、6.3、12、16
DN200	80～800	40～800	法兰安装、1.6Mpa		2.5、4.0、6.3、12、16

公称通径（mm）	L(mm)	G	K（mm）	D（mm）	n（孔数）
4	225	G1/2
6	225	G1/2
10	345	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150	G5/2	Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

产品分类

产品图片
仪表型号	LWGY-N2		LWGY-A		LWGY-E
信号输出	脉冲		4-20mA		4-20mA/脉冲
供电电源	+24VDC±15%	+24VDC±15%	24VDC±15%	24VDC±15%	24VDC±15%
精度等级	1.0～0.5级		1.0～0.5级		1.0～0.5级
测量范围	标准量程		标准量程		标准量程或扩展量程
显示器	无		无		有
通讯接口	无		无		可选RS485
通讯协议	无		无		Moubus HART
仪表材质	不锈钢		不锈钢		不锈钢
防爆等级	无		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防护等级	IP60		IP65		IP65
整机功耗	< 1W		< 1W		< 1W
仪表通经	DN4～DN250		DN4～DN250		DN4～DN250
介质温度	-20℃～120℃		-20℃～120℃		-20℃～120℃
环境温度	-30℃～60℃		-30℃～60℃		-30℃～60℃

WFLWGY液体涡轮流量计选型表：

型号	代码	说明
WFLWGY		液体涡轮流量计
公称通径	4	4mm
	6	6mm
	----	----
	150	150mm
	200	200mm
类型	N	传感器型：+12V或24V供电，输出三线制脉冲信号
	A	变送器型：+24V供电，输出二线制4～20mA
	B	智能型：锂电池供电，现场显示无信号输出
	C	智能型：+24V供电，现场显示并输出二线制4～20mA
	C1	智能型：+24V供电，现场显示并带有RS486通讯协议
	C2	智能型：+24V供电，现场显示并带有HART通讯协议
精度等级	05	0.5级
	10	1.0级
	02	0.2级（协商订货，生产周期较长）
涡轮类型	W	扩展测量范围
涡轮类型	S	标准测量范围
材质	S	304不锈钢
材质	L	316（L）不锈钢
防爆	N	非防爆型
防爆	E	防爆型，ExdⅡBT6
压力等级	N	常规(参照工作压力表)
压力等级	H（X）	高压(参照工作压力表)

　
