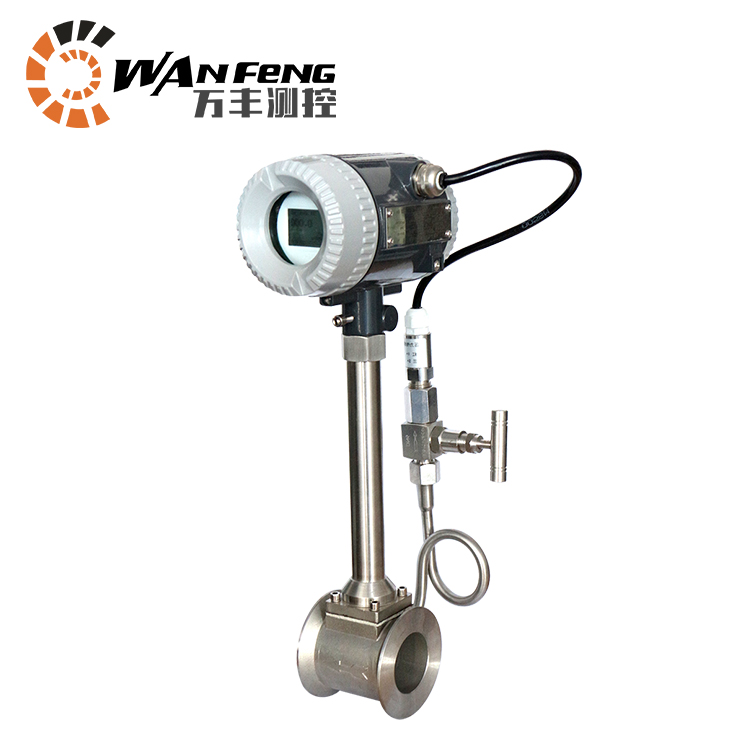

压缩空气流量计

涡街流量计（压缩空气流量计）的种类和适用范围

涡街流量计（压缩空气流量计）分为：

1. LUGB系列满管型涡街流量仪表
2. LUGB系列插入型涡街流量仪表
LUGB/E型涡街流量仪表**适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.

涡街流量计（压缩空气流量计）工作原理

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼旋涡。

在旋涡发生体下游形成交替有规律的旋涡列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，根据卡曼涡街原理，有如下关系式:

                         f=StV/d                 公式(1)式中：
f－发生体一侧产生的卡门旋涡频率HZ
St－斯特劳哈尔数（无量纲数）
V－流体的平均流速 (m/s)
d－旋涡发生体的宽度 (m)

由此可见，通过测量卡曼涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，表示斯特劳哈尔数（St）与雷诺数（Re）的关系。

在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
　                       K＝3600f/Q（1/m³）              公式（2）式中：K＝仪表常数（m-3）。
      f＝脉冲个数
      Q＝体积流量（m³）
涡街流量计（压缩空气流量计）主要技术指标

公称通径(mm)	15、20、25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公称压力(MPa)	DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)	压电式：-40～150，-40～260，-40～330；电容式： -40～400，-40～500（协议订货）
本体材料	1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度	压电式:0.2g 电容式:1.0～2.0g
*度	±1%R，±1.5%R；插入式：±2.5%R，
范围度	1：6～1：25
供电电压	传感器：DC +12V，DC +24V；变送器：DC +12V ，DC +24V；电池供电型：3.6V电池
输出信号	方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数	符合JB/T9249标准　Cd≤2.4
防爆标志	本安型：Ex iaⅡ CT2-T6隔爆型：ExdⅡCT2-T5
防护等级	普通型IP65 潜水型 IP68
环境条件	温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质	气体、液体、蒸汽
传输距离	三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA) ≤1500m；负载电阻≤500Ω； RS485/HART≤1200m.

9．通过计算如果有两种口径都可满足要求，为了提高测量效果、降低造价，应选用口径较小的表。应该注意的是，尽可能使常用量处在流量范围上限的1/2 ，2/3

Δp:压力损失（Pa） Cd：压力损失系数

表(二)　　参比条件下涡街流量传感器工况流量范围表注：表中(300)～(1000)口径为插入式

仪表口径 (mm)	液体		气体
仪表口径 (mm)	测量范围 (m3/h)	输出频率范围 (Hz)	测量范围 (m3/h)	输出频率范围 (Hz)
15	0.3～5	35～600	2.2～20	260～2000
20	0.6～10	29～420	4～50	210～1900
25	1.2～16	25～336	8.8～55	190～1140
32	1.8～20	18～264	10～150	156～1080
40	2～40	10～200	27～205	140～1040
50	3～60	8～160	35～380	94～1020
65	4～85	6～120	35～800	94～940
80	6.5～130	4.1～82	86～1100	55～690
100	15～220	4.7～69	133～1700	42～536
125	20～350	3.2～57	150～2000	38～475
150	30～450	2.8～43	347～4000	33～380
200	45～800	2～31	560～8000	22～315
250	65～1250	1.5～25	890～11000	18～221
300	95～2000	1.2～24	1360～18000	16～213
(300)	100～1500	5.5～87	1560～15600	85～880
(400)	180～3000	5.6～87	2750～27000	85～880
(500)	300～4500	5.6～88	4300～43000	85～880
(600)	450～6500	5.7～89	6100～61000	85～880
(800)	750～10000	5.7～88	11000～110000	85～880
(1000)	1200～1700	5.8～88	17000～170000	85～880
>(1000)	协议		协议

　
