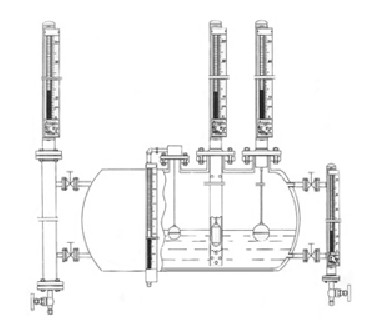

磁翻板液位计安装方法

 1、顶装式磁翻板液位计

顶装式磁翻板液位计分为上下两部分，上部在容器顶部，下部安装在容器内，由法兰与容器法兰连接。液下部分导管内浮子由连杆与上部导管内磁性头连成一体。当液体变化时，浮子带动磁钢在导管内上下运动，带动显示部分红白指示球翻转，在面板上读得液位高度

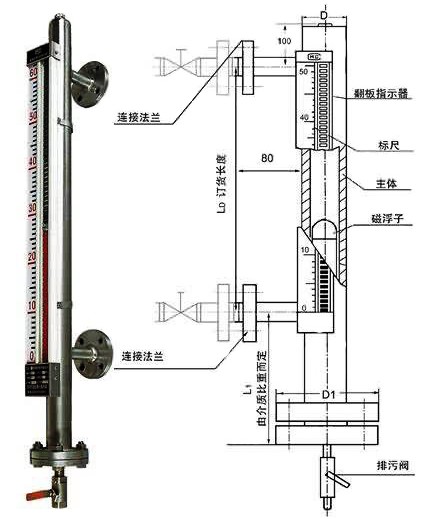

2、侧装式磁翻板液位计

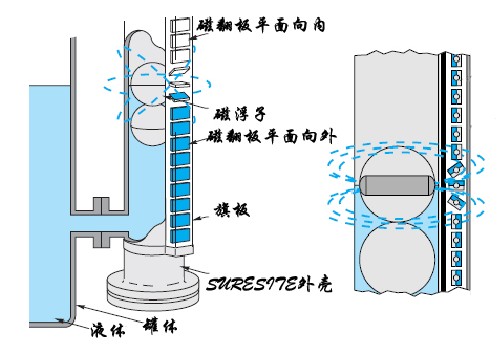

侧装式磁翻板液位计二引管连接法兰分别与容器引管法兰连接,主导管内有一磁性浮子,该浮子根据被测介质比重设计,当液体介质进入主导管内时,磁性浮子可随容器内介质变化上下浮动.显示部分为一列带磁性的红白二色小球装于支架上,可上下翻动,外有有机玻璃板保护,由抱箍固定在主导管外,并紧贴主导管.当液体上升时,浮子上移,小球翻成红色,反之,小球变成白色,红白球分界处即为介质液位,同时在面板标尺上读得液位高度.主导管底部有法兰及排污阀供安装浮子、调试及清洗用,顶部装有丝堵,供清洗等用途用.
