WFUFZ型浮标液位计是以浮标为测量元件，经一组滑轮及钢丝将敞口或低压容器中的被测介质液位间接指示出来的一种现场测量仪表，它适用于石油化工贮罐系统的腐蚀性介质槽、罐;油田、油库等工业的油罐平底锥盖拱项容器及一般企业、民用建筑的水塔（箱）的液位测量。

 该液位计具有外型结构美观、牢固、读数直观、醒目、测量范围大等优点。对大量程强腐蚀性、高粘度和无须精密测量的场合，尤为适用。

 浮标液位计工作原理

  液位计是根据力平衡原理设计的，当罐内液位处于某一位置时浮标重量W，重锤指针重量W 1和浮标浸在液体中所受浮力F，整个系统中摩擦力L网力处于平衡状态（即w-F-W 1-f=0）。

  当液位上升时，由于钢丝（3）,吊着浮标（2）沿导向钢丝（4）被浮起,液体浮力，F增大，使原平衡系统的四力必去平衡，在重力的作用下,重锤指针（8）向下滑行。若液位是连续上升变化，则重锤指针就能连续向下滑行,删时也连续地在标尺上指示液位的上升高度。

 同理，可说明液位下降时，浮标浮力F减少，使钢丝与液体同步下降，由于浮标的重量大于重锤指针的重量，使指针向上运动，同样在液位连续下降变化时．重锤指针能随之连续地指示液位的下降情况，从而达到准确测量液位变化的目的。

 浮标液位计主要技术参数

 ★ 工作压力:常压:

 ★ 介质密度>0.6g/cm3;

 ★ 测量范围: L=20m内的任意指定测量范围，对大于 20m的范围由用户指定，按特殊规格;

 ★ 现场指示精度:±10mm:

 ★ 被测介质温度:-30℃～300℃:

 ★ 导向钢丝安装垂直度:≤±5

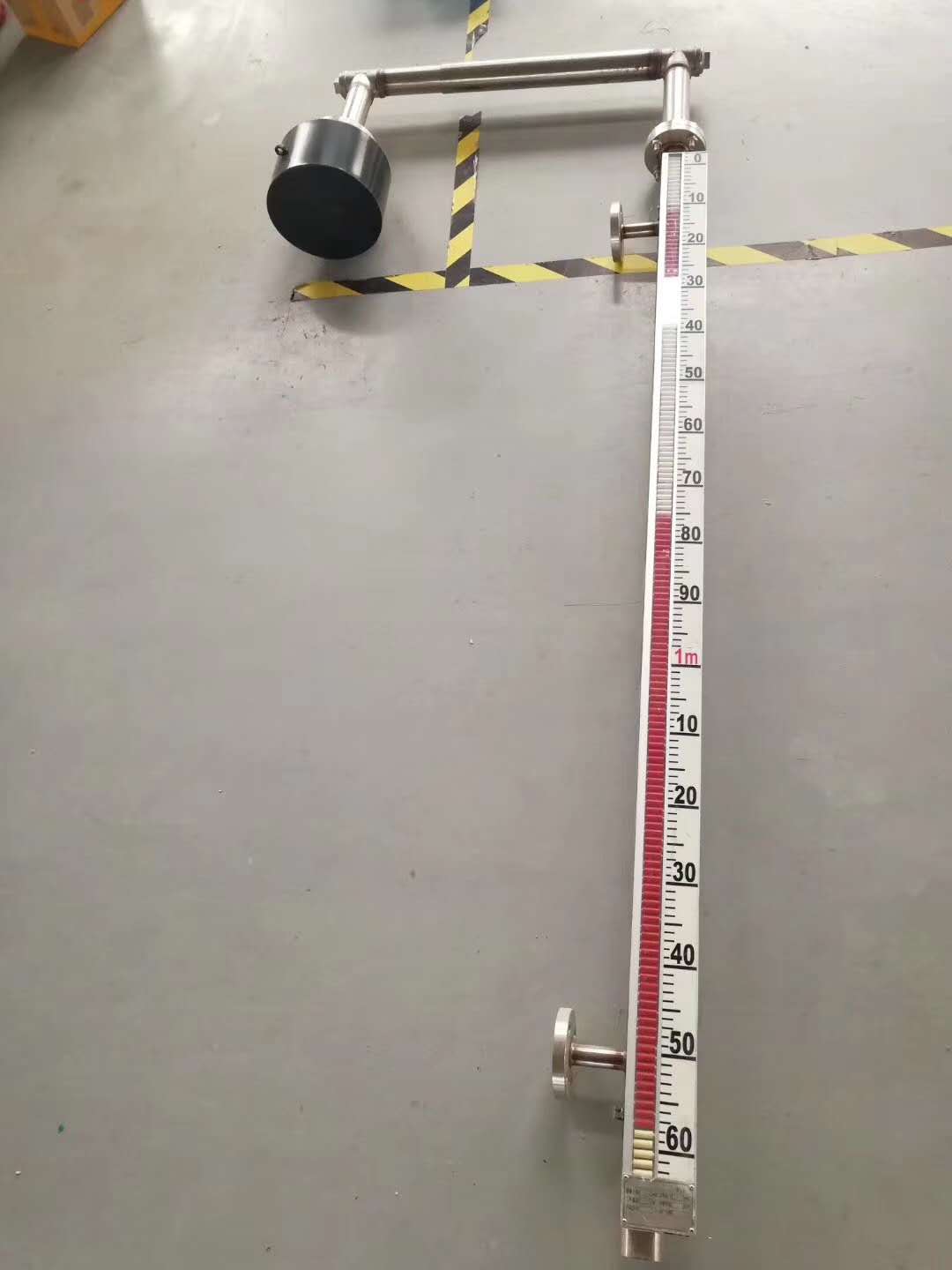

 浮标液位计仪表结构

    液位计是由浮标、连接钢丝、导向滑轮、重锤指针、显示标尺等五部分组成。

1、浮标:浮标是用二个不锈钢（或碳钢）空心圆锥体和一个不锈钢（或碳钢）空心圆柱体焊接而成，并在浮标两侧焊有导向环起导向作用．浮标的作用是直接把液位变化的浮力转给钢丝，使钢丝将液位变化转送给重锤指针,实现液位变化的现场指示。

2、连接钢丝:连接钢丝的一端吊着浮标，另一端连接重锤指针，中间部份封闭在钢管内。

 3、导向滑轮:它是根据现场液位罐的几何形状和仪表安装要求设计的有连接钢丝,导向滑轮和定滑轮外壳两部分组成。主要作用是为连接钢丝导向，系统转动的阻力减少。

4、重锤指针:是选用A3F钢所制成,中间制成指针形式

   指针所指相应的标尺数值即为测量液位高度，它是随浮标的变化随连接钢带进行同步运动的。

5、显示标尺:它由LY11合金铝压制而成的，并在表面刻好标准数值，以厘米为单位，每节高度为1米。
