耐酸碱液位计

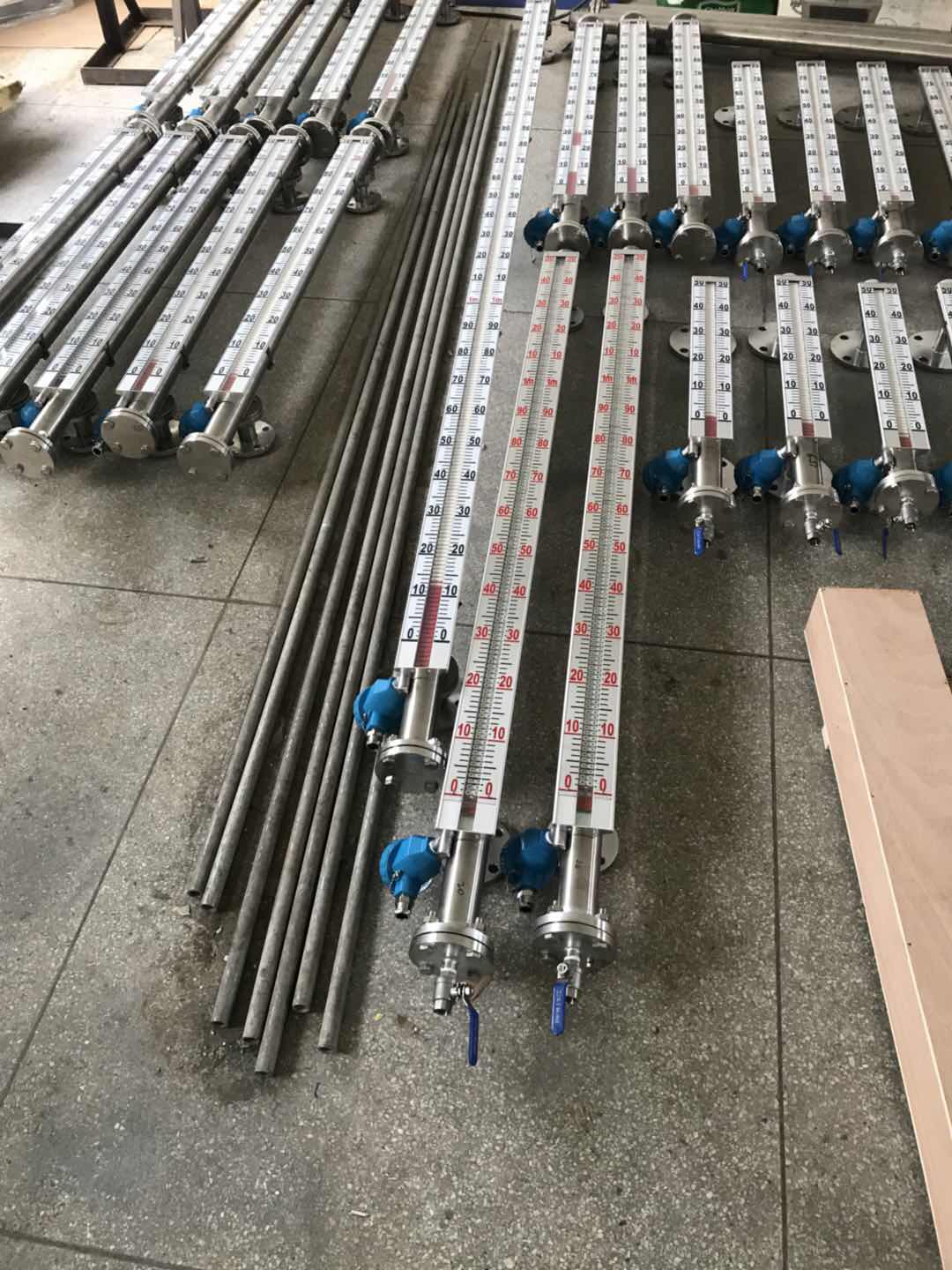

磁翻板液位计（耐酸碱）概述：

磁翻板液位计是以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器内的双色薄片翻转，有液位时转示红色、无液位时转示黑色。红色和黑色色带的界线即代表液位高度。在指示器左侧配有醒目的刻度尺。从而使液位的指示显得更加清晰。

磁翻板液位计（耐酸碱）适用范围：

磁翻板液位计是*常用的侧装式磁浮子液位计,适用于工作压力低于2.5 MPa（高压可定制）,工作温度低于200℃的液体介质的液位测量。

通用型磁翻板液位计适合容器内液体的液位、界位的测量，除现场指示，还可配远传变送器、报警（控制）开关，指示功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。

磁翻板液位计基本参数：

测量范围L_D：200～15000mm

环境温度：-10～50℃

介质温度：≤80℃，也可制作成≤480℃

输出信号：4～20mA·DC

供电电源：24V·DC±5%

测量精度：L=500～1000mm≤±1.5%FS

L＞1000 mm≤±1.0%FS

负载电阻：0～750欧姆

防爆标志：BT4 ，CT6
材质：304,316不锈钢，PP材质，304+PTFE材质
耐压：常规0-6MPa，特殊可定制16MPa

产品使用维护说明

使用:

1.配套仪表及附件详细内容具体见相应仪表附件说明书。

2.为防止远输或搬远过程中浮子上下移动造成损坏，特用液位计出厂配套的校正磁钢在主导管外侧（贴有彩色标识）将磁性浮子吸住。所以在收到产品或安装后，请将校正磁钢取下，以便浮子能随液位上下移动，使用前若磁翻柱翻转颜色不一致，可用校正磁钢将其有吸顺，仪表即可正常工作。

3．液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示有红色，零位以上显示为白色。

4．液位计可根据用户需要配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必且自配伴热装置产生的温度不能超过液位计的额定温度。

5.液位计投入远行时，应先打开上引液管阀门，然后，漫漫开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱（若遇此现象，可用磁钢重新校正）。

维护

1．液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。

2．根据介质情况，可定期清洗主导管，清洗管内沉积杂质。

3．对液体进行清洗或更换浮子时，打开排污法兰，在装入磁性浮子时，应注意重端带磁性一端向上，不能倒装！

4．对低温型及液化气专用型产品，液位计主体采用真空夹套保温，安装使用过程中注意不要把夹套破坏，以免影响产品质量。
　
