磁电旋涡流量计概述
智能磁电流量计是一种速度式流量仪表，是集信号检测及微电子智能化技术于一体的新型智能流量仪表，流量计由流量传感器（一次仪表）和智能积算仪（二次仪表）组成。流量计由于电磁技术和智能技术的完美结合使其兼有旋涡流量计和电磁流量计两种仪表的优点，并大大提高了流量计的抗震性,可靠性及稳定性，可水平、垂直或倾斜任意角度安装，对上游直管段要求较低。流量传感器（一次表）采用不锈钢材料，无衬里及可动部件，不易堵塞、耐磨、抗腐蚀。智能积算仪（二次仪表）采用微功耗技术，碱性电池供电，可用于无电源场所使用；更换一次电池可连续使用 2 年以上。它不仅能显示日期、总流量和瞬时流量，而且能存储 2000 个以上的日流量数据以备查询。内部的单片机设有六段线性流量误差修正功能，使计量精度得到保证。小流量信号切除功能，用户可设置下限率，从而切除干扰性小流量信号。信号输出种类齐全，脉冲信号输出（1000－10000 个/m3 ）、4－20mA信号输出、RS485 信号输出（可提供配套的通讯协议及软件），为计算机自动化管理提供方便。

1．2磁电旋涡流量计 用途及适用范围

磁电流量计**应用于石油、化工、冶金、机械、酿造、印染、食品、制药、环保等行业以及市政供、排水工程的封闭管道中污水、酸碱液体等导电液体的流量计量。本流量计不使用于气体、成品油及有机溶剂等不导电介质的计量。

1．3 型式

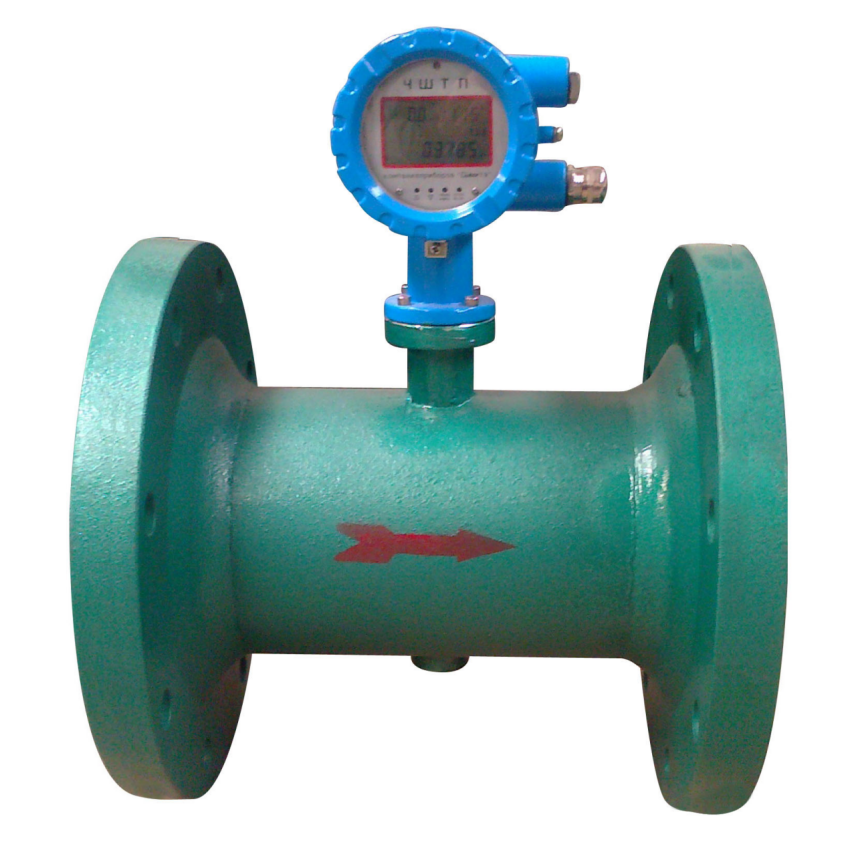

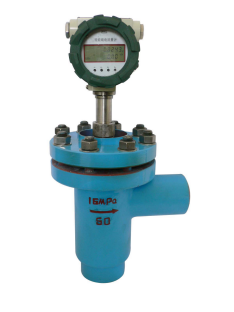

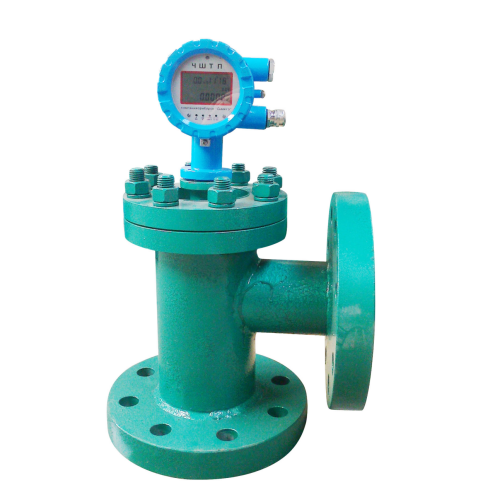

1.3.1 流量计按外壳结构形式分为水平整体式、直角插入式。

1.3.2 流量计按安装连接方式分为法兰连接式、螺纹接头快装式、焊接式、卡箍连接式。

1.3.3 流量计按观测需要分为一体式和分体式 （分体式是将一次仪表与二次仪表分开安装并通过信号线传递流量信号）

1.3.4 流量计按使用环境要求分为普通型和防爆型。

二、磁电旋涡流量计工作原理

磁电流量计是利用法拉第电磁感应定律的原理，当液体运动时，由管道中旋涡引起液体切割磁场，感应电势由测量电极检出，通过前置电路放大、滤波、整形，并送至以 CPU 为核心的微处理器，完成数据的采集、放大和处理，实现流体瞬时流量、累积流量的显示及流量数据与微机系统之间的通讯和控制。
