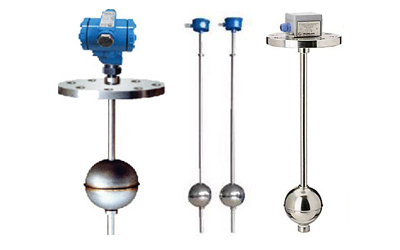

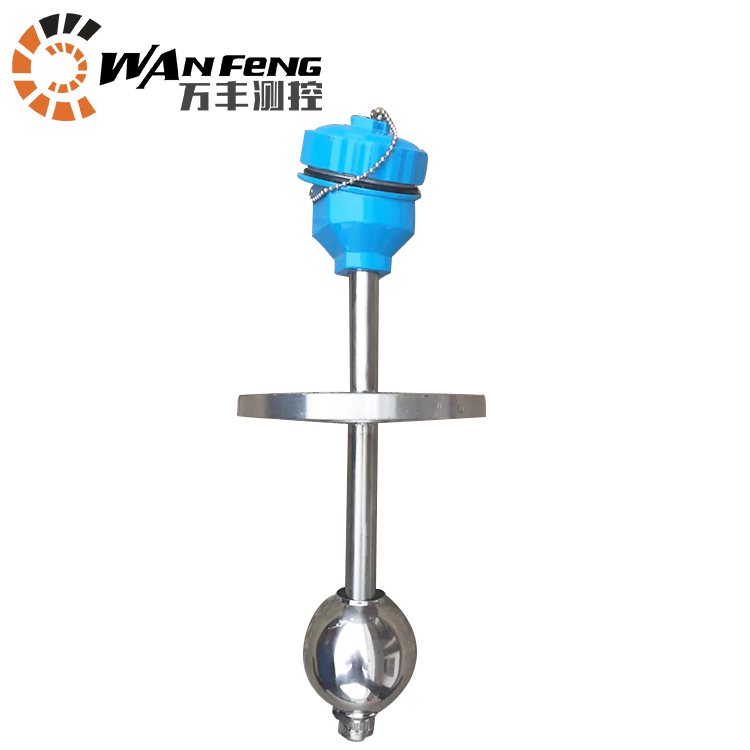

顶装式浮球液位计

顶装式浮球液位计由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化，沿导管而上下浮动，浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻（或电压）发生变化，再由变送器将变化后的电阻（或电压）信号转换成4～20mA的电流信号输出。同时我公司生产的XMTA-9000系列数字显示调节仪可对液位进行远距离测量。并可在显示仪上设定上、下限报警，实现对液位的位式控制。

顶装式浮球液位计基本参数：

测量范围：≤6000mm

介质温度：≤100℃

介质粘度：≤0.1pa.s

介质比重：≥0.8（浮球≥￠75）、＜0.8（浮球≥￠95）

容量法兰：DN80～DN150

压力等级：0.6～6.3Mpa

输出信号：4～20mA.DC

测量精度：L=500～1000mm，≤±1.5%F.S、L＞1000mm，≤±1.0%F.S

负载电阻：0～750Ω

防爆标志：IbIICT5

顶装式浮球液位计选项表：

型号	代码	说明
UQK		磁浮球液位计
液位计类别	1	不带液位就地显示
液位计类别	2	带液位就地显示
导管浮球材质	P	1Cr18Ni9Ti
	F	氟塑包裹
	S	PVC塑料
法兰材质	G	碳钢
	P	1Cr18Ni9Ti
	S	PVC塑料
实际压力	A	0.6Mpa法兰标准：HG20593-97(RF)
	B	1.0Mpa法兰标准：HG20593-97(RF)
	C	1.6Mpa法兰标准：HG20593-97(RF)
	D	2.5Mpa法兰标准：HG20593-97(RF)
	E	4.0Mpa法兰标准：HG20595-97(RF)
	F	6.3Mpa法兰标准：HG20595-97(RF)
法兰规格	A	DN80
	B	DN100
	C	DN120
	D	DN150
介质比重		客户提供
订货长度	L	客户提供
	/B	防爆型

订货须知：

订货时，除正确写明仪表型号外，还需注明以下数据：介质名称、法兰标准、法兰大小：

当使用介质比重小于0.8时，请选用DN100以上的法兰：
当使用介质比重大于1时，请选用DN80～DN100以上的法兰：

　
