干簧管（Reed Switch）也称舌簧管或磁簧开关，是一种磁敏的特殊开关，是干簧继电器和接近开关的主要部件。通常有两个软磁性材料做成的、无磁时断开的金属簧片触点，有的还有第三个作为常闭触点的簧片。这些簧片触点被封装在充有惰性气体(如氮、氦等)或真空的玻璃管里，玻璃管内平行封装的簧片端部重叠，并留有一定间隙或相互接触以构成开关的常开或常闭触点。只要用磁铁接近它，干簧管两个节点就会吸合在一起，使电路导通。干簧管比一般机械开关结构简单、体积小、速度高、工作寿命长；而与电子开关相比，它又有抗负载冲击能力强等特点，工作可靠性很高。
　

干簧管液位变送器在磁翻板液位计中的应用

---

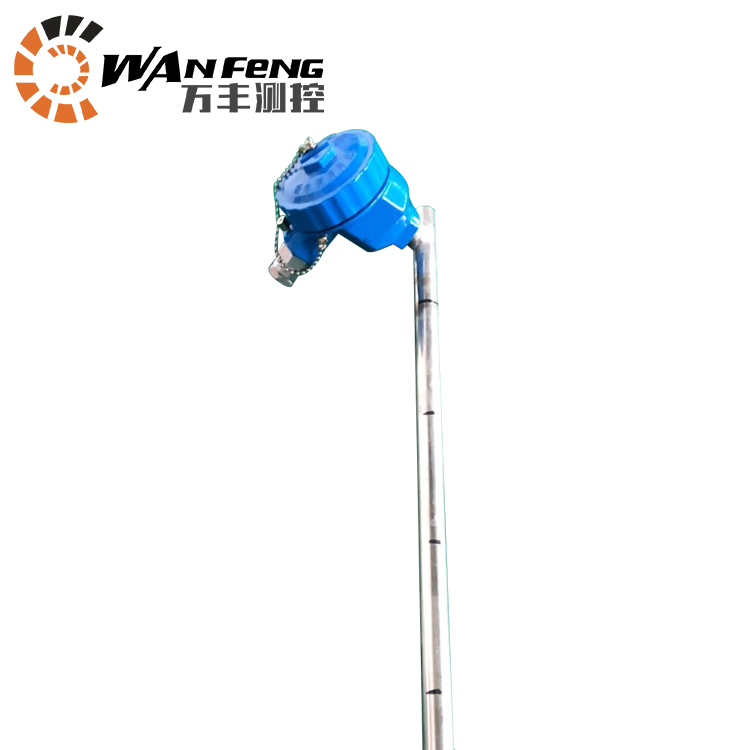

磁翻板液位计的远传部分远传装置是利用干簧管来实现的。其结构是通过一个与浮子测量管长度相同与接近的变送测量管，这个变送测量管内就是整齐排列的一排干簧管，磁浮子随着液面的运动，就会触发相应位置的干簧管动作，经过测量与转换电路的变送，转换成标准的信号，通过相应的传输电缆传送到控制室。
　


磁翻板液位计干簧管的使用状况

---

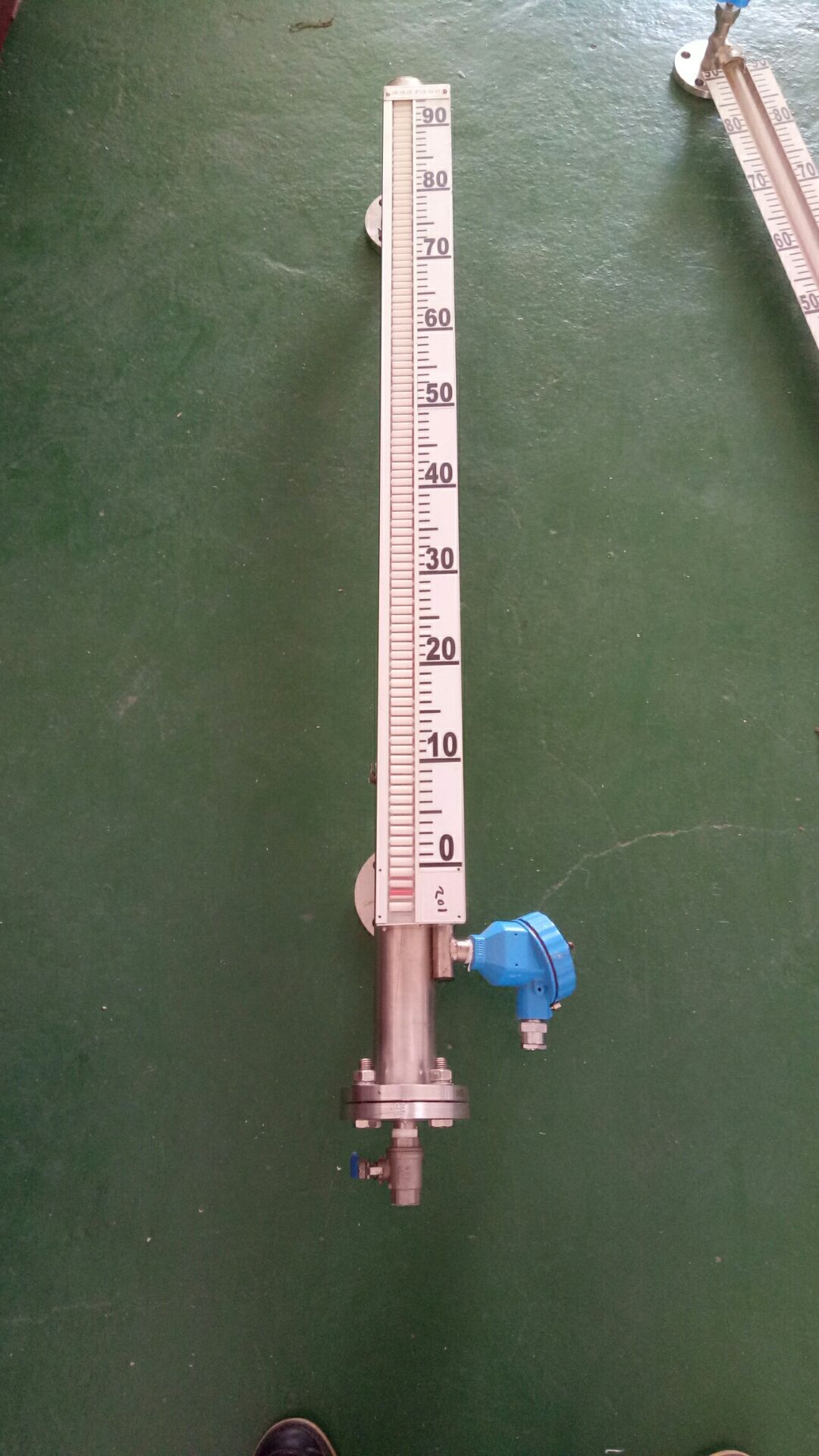

UHZ系列远传型磁翻板液位计的电信号远传由基本型与液位远传装置的组合实现。液位远传装置由UR型电阻传感器和UB型R/I转换模块组成，该变送器的传感器以捆绑的形式固定在磁翻板液位计的主导管外侧，使其处于液位计同一磁耦合系统中。当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，电阻链阻值发生变化，通过转换模块将变化的电阻信号转换成二线制4～20mADC标准信号输出，该信号可方便地与电动型仪表、显示仪配套使用，亦可与光柱指示、数字显示调节报警仪配套使用，从而达到显示、控制、调节和报警的目的。
