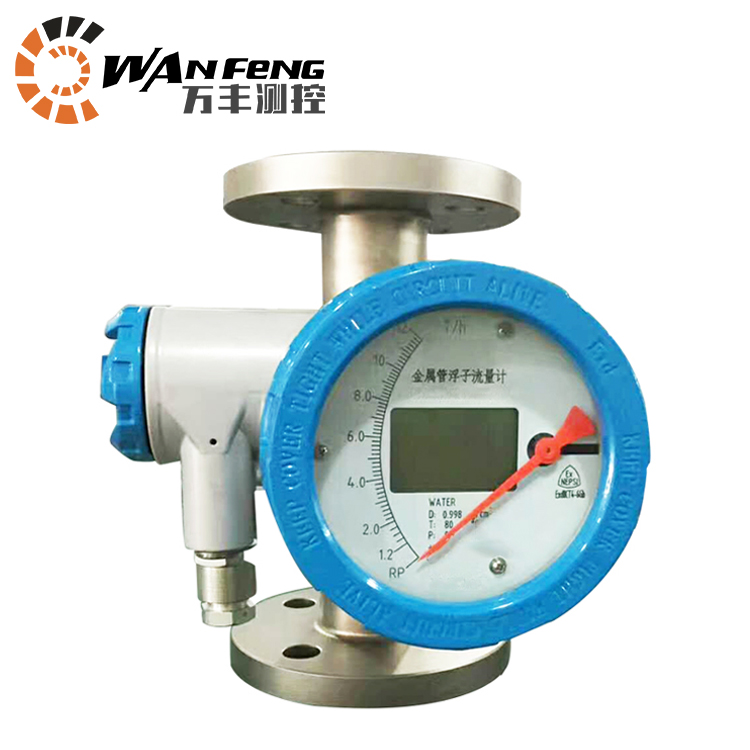

衬氟金属管转子流量计

LZ金属管转子流量计的详细资料：
LZ系列金属管转子流量计具有结构简单、工作可靠、适用范围广、测量准确、安装方便等特点，具有耐高温、耐高压、LZ系列金属管转子流量计有普通型和防腐蚀型，以上两种类型均分为现场指示型）和电远传型）、普通型流量传感器、仪表材料为（1Cr18Ni9Ti）、防腐型为（1Cr18Ni9Ti）内衬PTFE。如果金属管转子流量计测量的介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。它的材质应于对应的流量计相同。

金属管转子流量计详细参数：

仪表规格	现场显示型	远传显示型
仪表型号	LZZ	LZD
信号输出	无	4～20mA
供电电源	无或锂电池	+24VDC
精度等级	1.5级
显示器	指针或液晶
温压补偿	无
通讯接口	无
测量管材质	不锈钢，可选内衬PTFE
防爆等级	可选ExibIICT4
防护等级	IP65
仪表通经	DN15～DN150
安装方式	法兰安装
介质温度	< 250℃
环境温度	-30℃～60℃

金属管转子流量计主要技术参数：

测量范围	水：2.5～100000L/h
测量范围	空气：0.07～3000m³/h
量程比	10:1（DN≤100mm）
量程比	5:1 （DN≤100mm）
精度等级	标准型1.5级，特殊订货可达1.0级
*大工作压力	DN15、DN25、DN40、DN50～4.0MPa
*大工作压力	DN80、DN100、DN150～1.6MPa
介质温度	普通型：-40℃～100℃
	高温型：-80℃～250℃
	内衬F46氟塑料：-40℃～+80℃，内衬PFTE-40℃～+120℃
环境温度	指针式：-40℃～+65℃
环境温度	智能型：-25℃～+65℃
连接方式	法兰连接、螺纹连接、卡箍连接
电气接口	M20×1.5（特殊要求可做）
防护等级	IP65
防爆等级	本安：ExibIICT4(配LB987S安全栅) 隔爆：ExdIIBT4
介质粘度	DN15≤5Mpa.s DN25～150≤5Mpa.s
工作电源	3.6V锂电池1节，可使用一年
工作电源	+24VDC，纹波≤5%
测量管材质	304不锈钢 316不锈钢，304或316L不锈钢内衬FTFE或F46
浮子材质	304或316（不锈钢）；FTFE或F46

金属管转子流量计流量范围

通经（mm）	流量范围			压力损失kPa
	水L/h*		空气M3/h*	水	空气
	常规型	防腐型	常规型，防腐型	水	空气
15	2.5～25	---	0.07～0.7	6.5	7.1
	4.0～40	2.5～25	0.11～1.1	6.5	7.2
	6.3～63	4.0～40	0.18～1.8	6.6	7.3
	10～100	6.3～63	0.28～2.8	6.6	7.5
	16～160	10～100	0.40～4.0	6.8	8.0
	25～250	16～160	0.7～7.0	7.2	10.8
	40～400	25～250	1.0～10	8.6	10.0
	63～630	40～400	1.6～16.0	11.1	14.0
25	100～1000	63～630	3～30	7.0	7.7
	160～1600	100～1000	4.5～45	8.0	8.8
	250～2500	160～1600	7～70	10.8	12.0
	400～4000	250～2500	11～110	15.8	19.0
40	500～5000	---	12～120	10.8	9.8
40	600～6000	----	16～160	12.6	16.5
50	630～6300	400～4000	18～180	8.1	8.6
	1000～10000	630～6300	25～250	11.0	10.4
	1600～16000	1000～10000	40～400	17.0	15.5
80	2500～25000	1600～16000	60～600	8.1	12.9
80	4000～40000	2500～25000	80～800	9.5	18.5
100	6300～63000	4000～40000	100～1000	15.0	19.2
150	20000～100000	---	600～3000	19.2	20.3

　
