- 转子流量计
- ■转子流量计概述

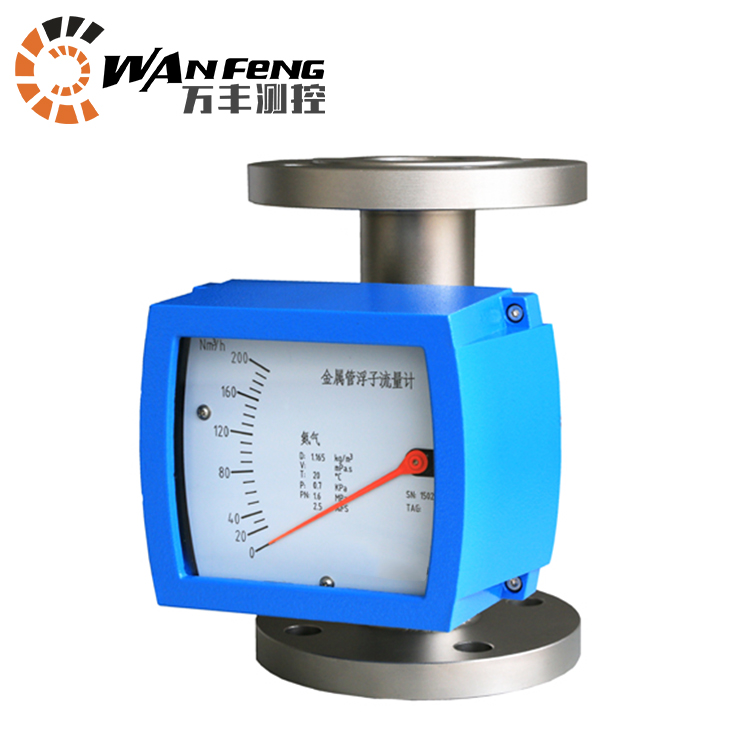

LZ型系列转子流量计,采用可变面积式测量原理，应用现代高技术手段及元器件，生产的转子流量计。流量计主要由三大基本部分组成：1、测量管体；2、锥形浮子；3、指示器。浮子的位移量与流量的大小成比例，通过磁耦合系统，以不接触方式，将浮子位移量传给指示器指示出流量的大小。也可配装不同的转换器，将流量值转换成标准如4-20mA电远传信号，实现远距离显示、记录、积算和控制等功能。
LZ型系列转子流量计，适用于测量液体、气体。在测量管的设计上针对不同的管道条件、特殊流体的测量要求，配置了多种结构型式的测量管，如保温夹套型、带阻尼器型等。除了标准的可选外，还可以为用户进行特殊设计，如高压型、高温型等，*大限度的满足用户的要求。

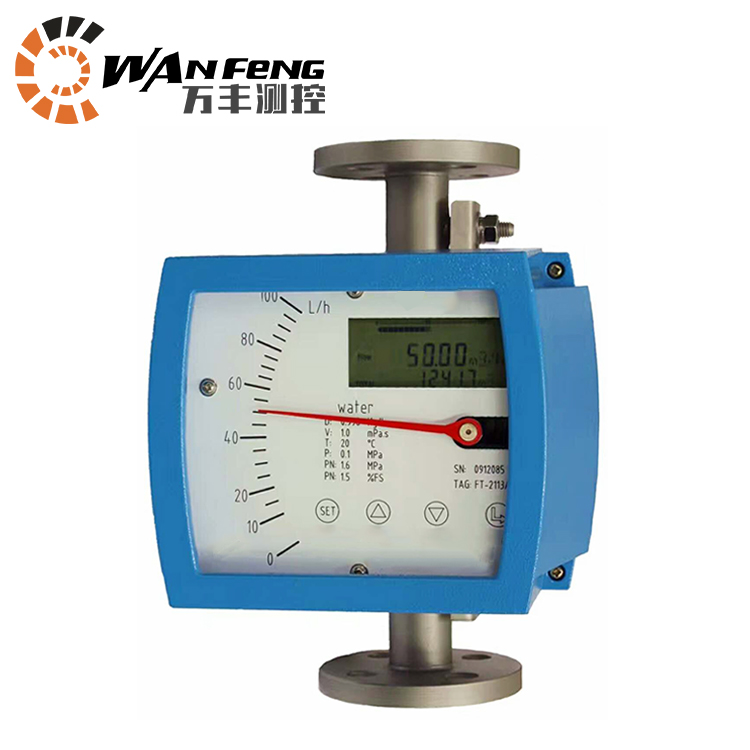

LZ型系列转子流量计，在指示器的设计上可以为各种应用场合提供可靠适用的功能组合。如现场指针指示，LCD显示瞬时和累积流量等，在指示器供电选择方面有电池供电、24VDC供电、220VAC供电，方便用户现场情况进行选择。
LZ型系列转子流量计，以其结构简单，使用寿命长、线性刻度、可用于测量液体和气体等优点而得到**应用，诸如石油、化工、发电厂、食品工业、制药工业、水处理工业以及其它工业域。
■技术参数：
仪表型号 LZ系列转子流量计
测量范围 （****点值）从流量表选择
水 20℃ 2.5-150,000L/h
空气 1.013bar abs 20℃ 0.07-3000m3/h
量程比 10：1 5：1
精度等级 1.5 2.5
压力损失 见流量表
测量管 锥形测量管 孔板测量管
刻度盘分度 依据流量单位划分
仪表口径 DN15-DN150 其他口径协商制造
法兰连接 DN15-DN50/PN4.0 DN80-DN150/PN1.6
法兰标准 GB/T9119 .10-88 也可按用户提供法兰标准制造如 ANSI B 16.5
保温夹套法兰 DN15 DN25/PN4.0 1/2
保温夹套管 ф12
特殊类型 高压型、螺纹型和其他特殊型可根据用户要求提供
介质粘度 DN15≤5mPa.s
DN25～DN150≤250mPa.s
介质温度 -80∽200℃ 标准型
0∽85℃ 防腐型
-80∽300℃ 高温型
环境温度 -25∽60℃
防护等级 IP65
电信号输出 输出信号 4-20mA（两线制）
线性度 1％
温度影响 0.5％/10℃
电气接口 M20×1.5 标准型
供电电源 24V DC 标准型
电源消耗 ≤3W
限位报警 供电电源 24V DC
电源消耗 ≤3W
触点容量 3A/220V
工作温度 -25∽60℃
防爆等级 ExibⅡCT5 ExdⅡBT5
防爆关联设备 本安型安全栅LB906
■ 型谱
举例：LZ□-□ □ □ □ □ □ □ 注：无选择项可以缺省。LZ Z 就地指示型 D 电远传型 口径 DN 15 25 50 80 100 150 结构型式 F10 下进上出型 （可以缺省） F11 下进侧出型 F12 侧进侧出型 F13 右进左出型 F14 左进右出型 接液材质 RR0 0Cr18Ni12Mo2Ti 适用于结构型式 F10型 F11型 F12型 F13型 F14型 RR1 1Cr18Ni9Ti 适用于结构型式 F10型 F11型 F12型 F13型 F14型 RL 316L 适用于结构型式 F10型 F11型 F12型 F13型 F14型 RP PTFE 适用于结构型式 F10型 Ti 钛合金 适用于结构型式 F10型 HC 哈氏合金 适用于结构型式 F10型 附加结构 T 夹套型 适用于测量器类型 F10型 Z 阻尼型 适用于测量器类型 F10型 F11型 F12型 F13型 F14型 G 高温型 适用于测量器类型 F10型 F11型 F12型 F13型 F14型 Y 高压型 适用于测量器类型 F10型 F11型 F12型 F13型 F14型 指示器 (对于远传4-20mA标准电流信号指示器，可以选择＋HART协议） 缺省 现场指针显示瞬时流量 ES1 24VDC供电，现场指针显示瞬时流量，角位移变送器，远传4-20mA标准电流信号 ES2 24VDC供电，现场指针显示瞬时流量，非接触变送器，远传4-20mA标准电流信号 K1 带一上限报警点输出 K2 带一下限报警点输出 K12 带一上限和一下限报警点输出 JSB 电池供电， LCD显示瞬时流量和累积流量 JSC 240VAC供电，LCD显示瞬时流量和累积流量 JSD 24V DC供电，LCD显示瞬时流量和累积流量 JSE 24V DC供电，LCD显示瞬时流量和累积流量，远传4-20mA标准电流信号 防爆型式 缺省 普通型 方表头 Exi 本安防爆型 方表头 Exd 隔爆型 圆表头
LZ D-15 /F10/RR0/ T /ES1/HRAT/Exi
说明：电远传/DN15口径/下进上出型/材质0Cr18Ni12Mo2Ti/夹套型/4-20mA/HART协议/本安防爆
■流量表
口径 水（L/h） 空气（m3/h） *大压力损失（Kpa） 材质RRO RR1 RL 材质PTFE 材质RRO RR1 RL 材质RRO RR1 RL 材质PTFE 15 2.5-25 0.07-0.7 6.5 4-40 2.5-25 0.11-1.1 6.5 5.5 6-60 4-40 0.18-1.8 6.6 5.5 10-100 6-60 0.28-2.8 6.6 5.6 16-160 10-100 0.4-4.0 6.8 5.8 25-250 16-160 0.7-7.0 7.2 6.1 40-400 25-250 1.0-10 8.6 6.1 60-600 40-400 1.6-16 11.1 7.3 25 100-1000 60-600 3.0-30 7.0 5.9 160-1600 100-1000 4.5-45 8.0 6.0 250-2500 160-1600 7-70 10.8 6.8 400-4000 250-2500 11-110 15.8 9.2 50 600-6000 18-180 8.0 1000-10000 400-4000 25-250 11.0 6.8 1600-16000 600-6000 40-400 16.2 9.4 2000-20000 1000-10000 60-600 16.2 14.5 80 2500-25000 1600-16000 60-600 8.2 6.9 4000-40000 2000-20000 100-1000 9.5 8.1 5000-50000 2500-25000 150-1500 9.5 8.1 100 6000-60000 4000-40000 180-1800 8.0 9.5 8000-80000 5000-50000 240-2400 10.0 9.2 10000-100000 8000-80000 300-3000 10.0 9.2 125 10000-100000 8000-80000 300-3000 10.0 8.5 25000-125000 10000-100000 12.2 10.1 150 25000-125000 10000-100000 11.0 9.2 30000-150000 25000-125000 13.2 12.1 注:用于测量液体时，应保证工作压力不低于两倍*大压损；用于测量气体时，应保证工作压力不低于五倍*大压损，以使流量计稳定工作。
-
